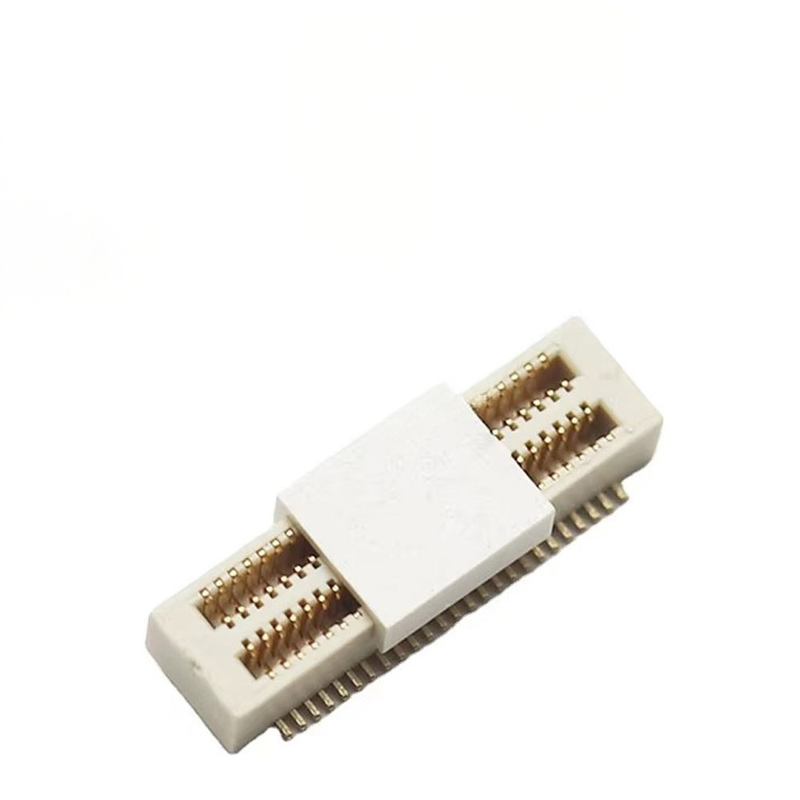

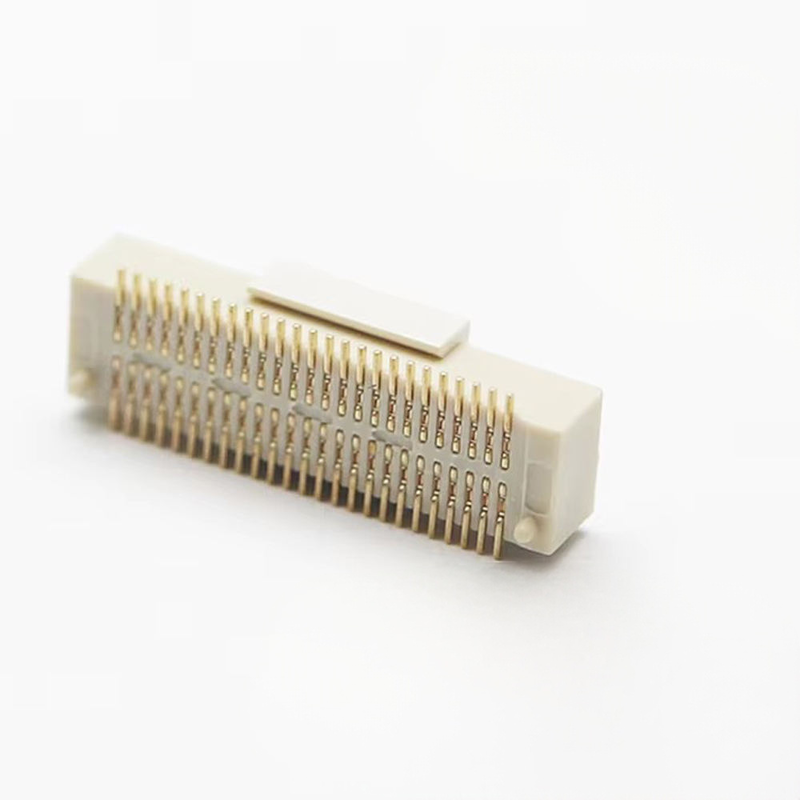

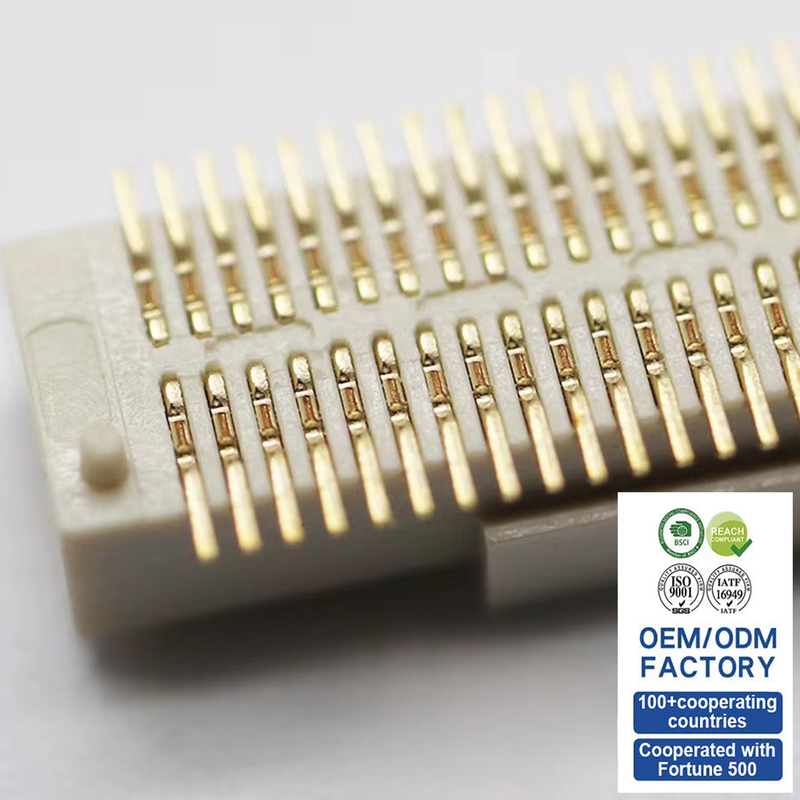

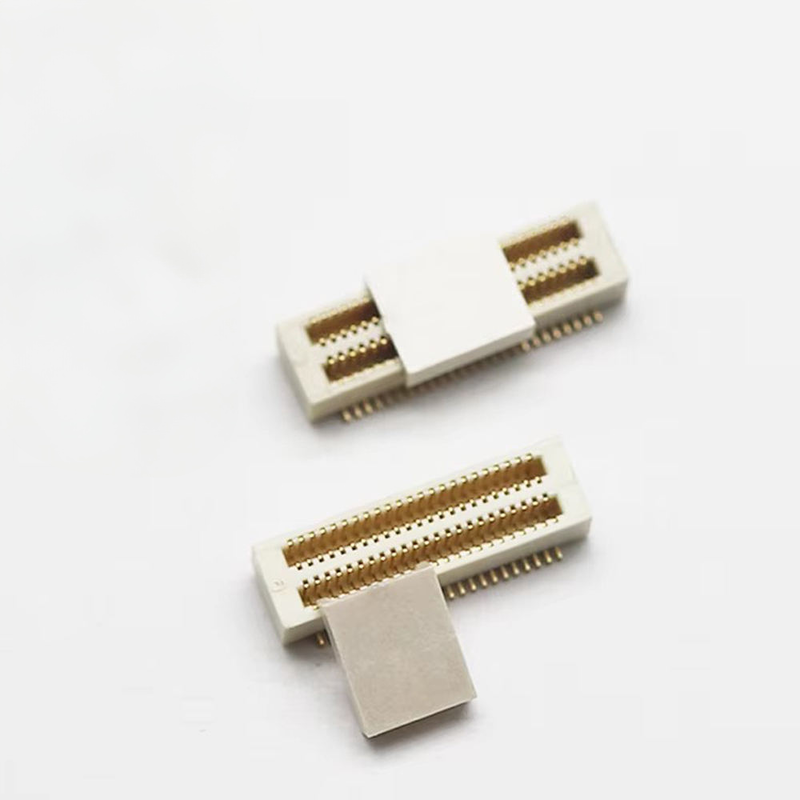

0.5mm Pitch Board-to-Board Connector BTB Männlich weiblich Rechtswinkel Seiteneingang SMT Kopf für Smartphone & Drone PCB
Produkthinweise
✅Blindpaarung / Selbstausrichtung und Anti-Fehlstellung Design:Ein integrierter Führer, der die Montageverträglichkeit absorbiert, Stiftschäden beim manuellen/automatischen Paarung verhindert und den SMT-Montageertrag erhöht.
✅Hochgeschwindigkeitssignalleistung:Optimierte Impedanz und niedrige Überspannungsstruktur, stabile Übertragung für schnelle Differenzialsignale für das mobile und Drohnen-PCB-Stapeln.
✅Kontrollierte Paarungshöhe:Präzise festgelegte PCB-Stapelfreiheit, einheitliche Plattenfläche für thermisches Layout und mechanisches Gehäuse.
✅ Seiteneingang in rechten WinkelSMTSeitenverknüpfung, horizontale Leiterplattenverbindung, spart vertikalen Platz für schlanke tragbare Geräte.
Beschreibung des Produkts
| Kategorie |
Artikel |
Spezifikation |
| Elektrotechnik |
Schwingung |
0.5 mm |
| Nennstrom |
0.5 A pro Stift |
| Nennspannung |
60 V Gleichstrom |
| Kontaktwiderstand |
≤ 60 mΩ |
| Widerstand gegen Isolierung |
≥ 1000 MΩ @ 250 VDC |
| Widerstand gegen Spannung |
500 V Wechselstrom, 1 Minute |
| Mechanische |
Paarungszyklen |
≥ 50 Zyklen |
| Höhe der Paare |
Anpassungsfähige Stapelhöhe |
| Parungsrichtung |
Rechtswinkel, Seiteneingang |
| Typ der Montage |
SMT-Flächenhalterung |
| Material und Beschichtung |
Kontaktmaterial |
Phosphor Bronze |
| Kontaktplattierung |
Selektive Goldbeschichtung am Paarungsbereich; Nickelbarriere; Schweißschwanz: bleifreier Zinn |
| Wohnungen |
LCP, UL94V-0, hochtemperaturbeständig |
| Umwelt |
Betriebstemperatur |
-40 °C ~ +85 °C |
| Einhaltung der Vorschriften |
RoHS, REACH |
| Lötleitfaden |
Rückflussprofil |
Standard-SMT-bleifreier Rückfluss, Spitzentemperatur ≤ 260°C |
Kreuzbezug / Alternative
Direkt-Fußabdruck-kompatible Alternative zu Molex, JAE, Hirose, TE 0,5 mm seitliche Eintritts-Rechteck-BTB-Serie.
Anmerkung: Überprüfen Sie die Anzahl der Stifte, die Matchinghöhe und die Plattierungsspezifikationen vor dem Ersetzen des Einbaus.
Produktmerkmal
- Anti-Dummy-Schlüssel + selbstgerichteter Führungspfeiler für die blinde Paarung, verhindert das Umdrehen.
- LCP-Hochtemperaturgehäuse, widersteht bleifreiem SMT-Rückfluss ohne Verformung.
- Doppelfederkontaktstruktur, stabiler Kontaktwiderstand unter Vibrationen (Drohne / Handgerät).
- Seiteneingangs-Rechteckstruktur, horizontale PCB-Verbindung, schlankes Gehäuse.
- Erhältlich in mehreren Pinzahlen, anpassbarer Matchinghöhe und Goldplattierungstärke.
Produktvorteile
- Versammlungsverträglichkeit robust: Die Selbstausrichtung reduziert die Auswahl und Platzierung und die Ausfallrate der Paarung.
- Hochgeschwindigkeitsfahrzeug bereit: Niedrige Kontaktgeometrie, geeignet für mobile und Drohnen mit hoher Signalgeschwindigkeit.
- Ersatz für den Einstieg: Kompatible Präsenz bei internationalen BTB-Marken, verkürzung des Projektumbauzyklus.
- Stabile Vibrationsleistung: Gute Aufbewahrungskraft, geeignet für Drohnenvibrationsumgebung.
- Vollständige Verpackung der SMT-Rollen: Direkt auf der automatischen SMT-Pick-and-Place-Maschine.
Anwendung
Smartphone interne PCB-Stacking, FPV / Consumer Drone Control Board, tragbare intelligente Geräte, kompakte IoT-Module, Handheld-Elektronik.
Verpackung
Klebeband und Rollen (Rollverpackung):Standard-Rollverpackung für SMT-Pick-and-Place-Maschine. Teile können direkt auf Ihre automatisierte Produktionslinie geladen werden, ohne neu zu verpacken.
Vorlaufzeit
- Musterbestellung: 3 Arbeitstage
- Massenproduktionsbestellung: 1-3 Wochen, je nach Konfiguration und Bestellmenge
Fabrikzertifizierung und kundenspezifischer Service
- Zertifizierungen: ISO9001, RoHS, REACH-konform
- Stichprobenpolitik: Kostenlose Stichproben unterstützt, schnelle Stichprobenumstellung
- MOQ: Niedriges MOQ für Standardteile; kundenspezifische Konfigurationen
- Kundenspezifische Fähigkeiten: Benutzerdefinierte Nadelzahl, gepackte Stapelhöhe, Plattierungstärke, mechanische Modifikation, spezielle Verpackung nach Ihrer Zeichnung/Spezifikation.
Leitlinien für die Auswahl von Ingenieuren
- Bestätigen Sie die Anzahl der Nadeln, erforderliche Höhe, rechten Winkel seitlicher Eingang.
- Definition der Goldbeschichtungstärke basierend auf Signalgeschwindigkeit und Lebensdauer.
- Überprüfen Sie die Betriebstemperatur und die Vibrationsanforderungen für Drohnen/Handgeräte.
- Überprüfen Sie die PCB-Abdrücke mit unserer Zeichnung, bevor das Layout einfriert.
- Anfordern Sie kostenlose Proben für die SMT-Montage und Signalintegritätstest.
Häufig gestellte Fragen
F: Haben Sie einen Katalog? Können Sie mir den Katalog schicken, damit ich alle Ihre Produkte überprüfen kann?
A: Ja, Sie können uns online kontaktieren oder eine E-Mail senden, um den Katalog zu erhalten.
F: Ich kann das Produkt nicht in Ihrem Katalog finden.Kannst du das Produkt für mich machen?
A: Unser Katalog zeigt die meisten unserer Produkte, aber nicht alle. Sagen Sie uns einfach, welches Produkt Sie benötigen und wie viele Sie wollen. Wenn wir es nicht haben, können wir auch eine neue Form entwerfen und herstellen, um es zu produzieren.Für Ihre Referenz, eine gewöhnliche Form herzustellen, dauert etwa 35-45 Tage.
F: Können Sie eine Probe liefern? Sind diese Proben kostenlos?
A: Ja, wir liefern 5 bis 10 Stück kostenlose Proben für die Prüfung.
F: Was ist mit Ihrer Lieferzeit?
A: Bestandsgüter werden innerhalb von 1 Tag geliefert; kundenspezifische Waren werden innerhalb von 5-7 Tagen geliefert
F: Wie kann ich meine Bestellung versenden?
A: Für kleine Pakete schicken Sie sie per Express, wie DHL, FedEx, UPS, TNT, EMS. Das ist Tür-zu-Tür-Service. Für große Pakete können wir sie per Luft oder See schicken. Wir verwenden Standard-Exportkartons.Wir sind verantwortlich für alle Schäden, die während der Lieferung entstehen..
6. F: Welche Art der Zahlung akzeptieren Sie? Kann ich in RMB zahlen?
A: Wir akzeptieren T/T (überweisung), Western Union und PayPal. Bitte stellen Sie sicher, dass wir den gleichen Betrag wie die Rechnung erhalten können. Und Sie können Geld in RMB bezahlen. Kein Problem.
7F: Wie wäre es mit der Qualitätskontrolle Ihres Unternehmens?
A: Wir halten uns streng an ISO9001; IQC, OQC, IPQC und QA nehmen 10% unserer Qualitätabteilung ein. Der CCD-Test wird auf 99% der Produktanwendungen unseres Unternehmens angewendet.
F: Ich brauche Ihre Preisliste für alle Ihre Produkte.
A: Wir haben keine Preisliste für alle unsere Produkte. Weil wir so viele Artikel haben, ist es unmöglich, alle ihre Preise auf einer Liste zu machen,und die Preise ändern sich ständig wegen der Materialkosten und der MengeUnd Sie können uns eine Liste aller Artikel geben, die Sie benötigen; Wir werden sorgfältig bestätigen, eine nach der anderen und geben Ihnen eine Spezifikation und Preisliste
F: Können Sie kundenspezifische Produkte und kundenspezifische Verpackungen herstellen?
A: Ja. Wir haben viele maßgeschneiderte
Wir haben bereits einige Produkte für unsere Kunden vorbereitet (hauptsächlich Drahtgurt).Ich muss nur darauf hinweisen, dass es einige zusätzliche Kosten verursachen wird.
F: Welche Zertifikate haben Sie?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 usw.
