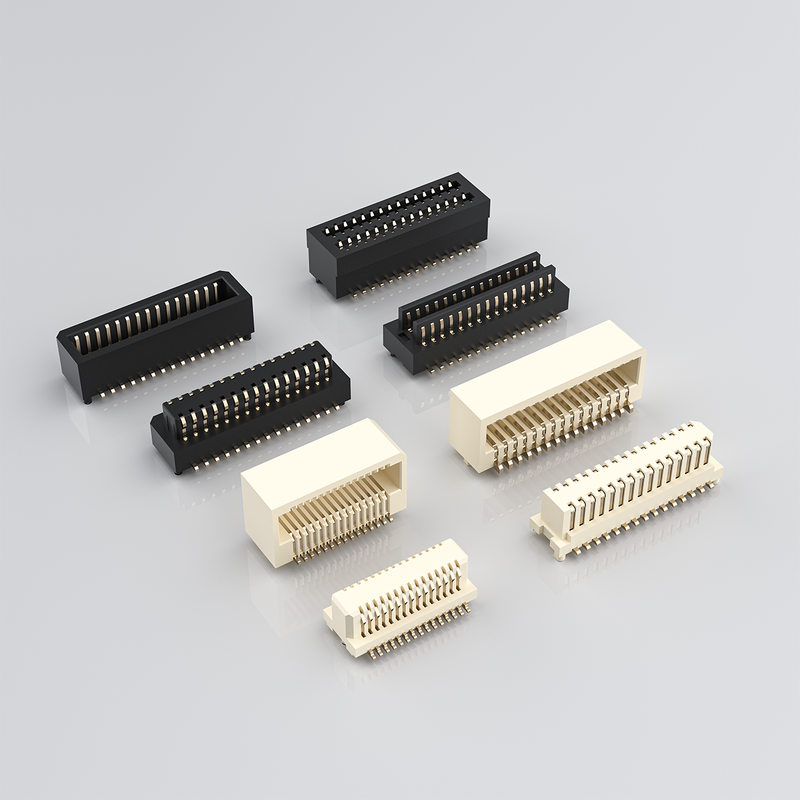

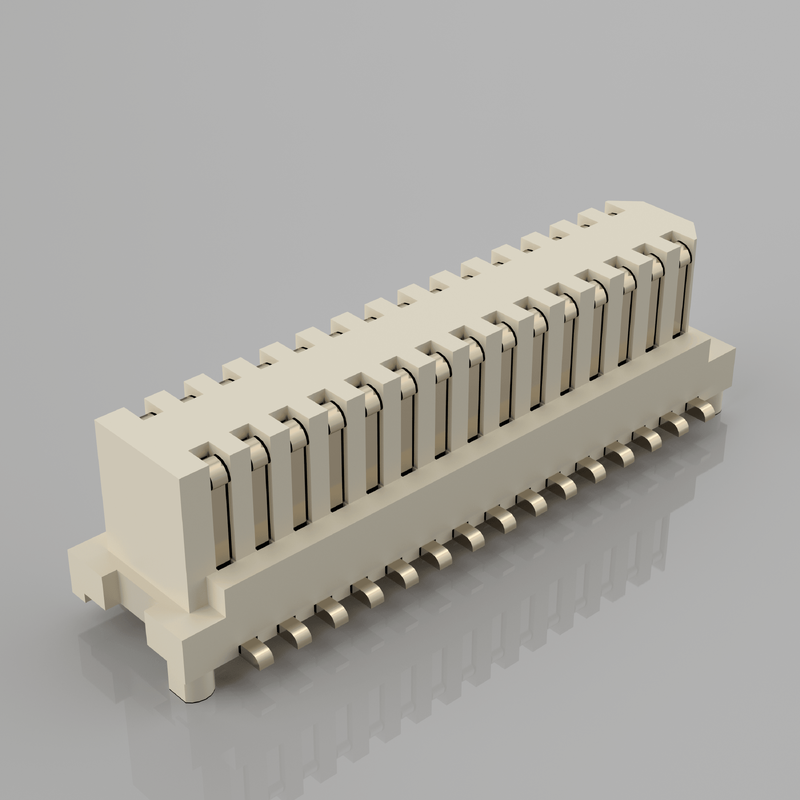

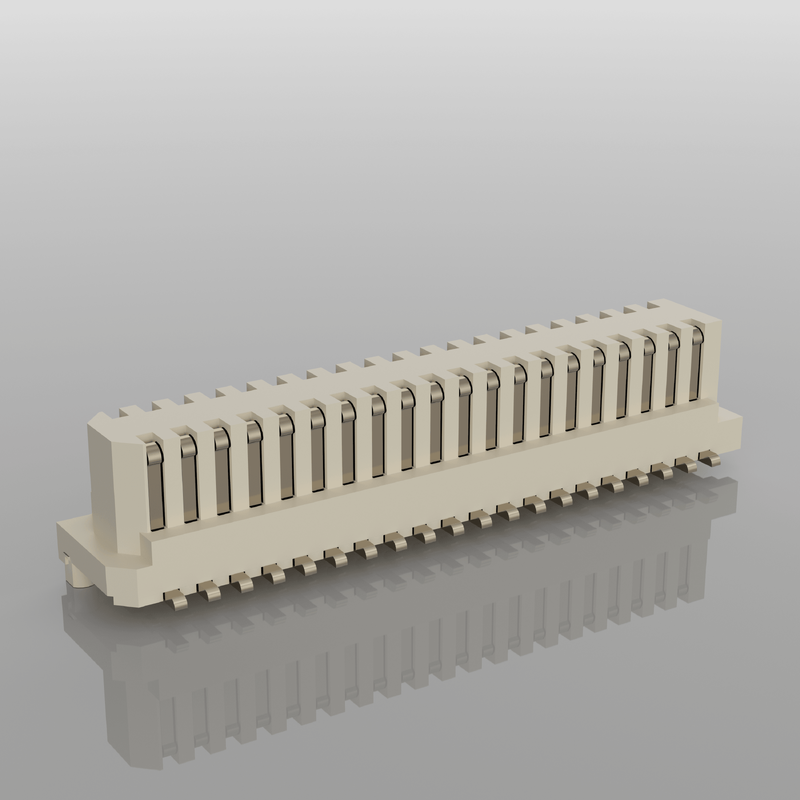

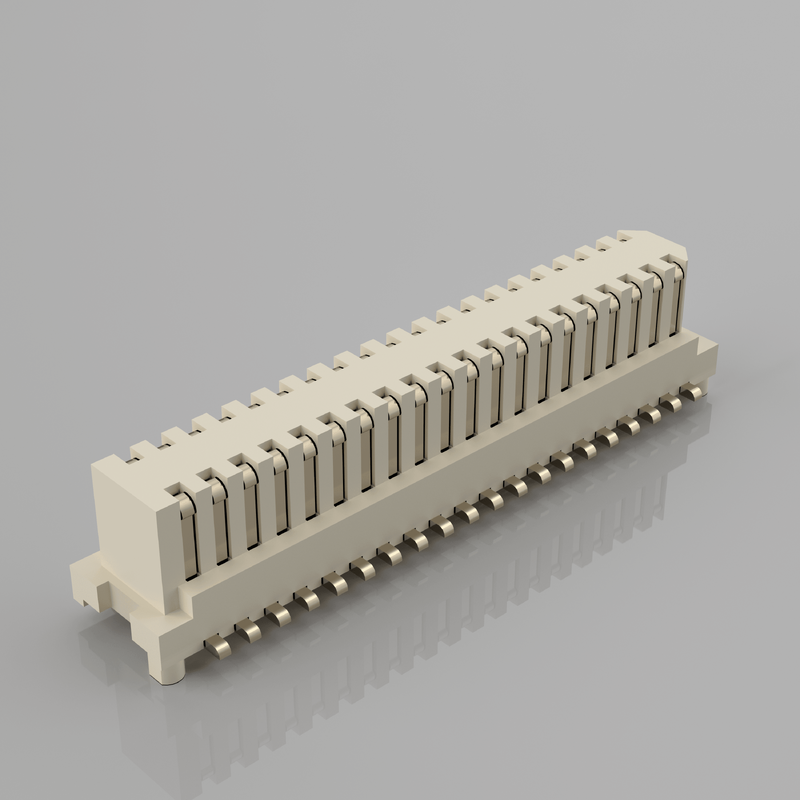

Männliche 0,5 mm Pitch Single Slot Board-to-Board & Mezzanine Steckverbinder Rechtswinkelkonnektor für PCBA
Produkthinweise
- Blindpaarung und Selbstausrichtung: Eingebettete Führungsschüssel und -gehäuse kompensieren X/Y-Verlagerung der Baugruppe; Vermeidung von Stiftschäden beim Blind-Einsetzen bei modularer PCBA-Bauart
- Hochgeschwindigkeitssignalleistung: Optimierte Signalintegrität, unterstützt LVDS, PCIe, Hochgeschwindigkeitsdifferenzübertragung für hochdensitäre digitale Module
- Anpassbares Paarungshöhe: Mehrere Matching-Höhen-Optionen zur genauen Festlegung der PCB-PCB-Lücke, entsprechend den Anforderungen des mechanischen Gehäuses
- Einfach-Slot-Rechteck-SMT-Formular: 90° orthogonale PCB-Verknüpfung, spart kritischen Gerätinternen Raum
Beschreibung des Produkts
| Artikel |
Parameter |
| Elektrische Leistung |
|
| Schwingung |
0.5 mm |
| Nennstrom (pro Signalkontakt) |
0.5 A |
| Nennspannung |
50 V Gleichstrom |
| Widerstand gegen Spannung |
250 V Wechselstrom, 1 Minute |
| Anfänglicher Kontaktwiderstand |
≤ 30 mΩ |
| Widerstand gegen Isolierung |
≥ 109 Ω |
| Signalgeschwindigkeit |
bis zu 10 Gbps |
| Mechanische Leistung |
|
| Anzahl der Positionen |
Auf Anfrage angepasster Bereich |
| Höhe der Paare |
Mehrere Stapelhöhenoptionen |
| Paarungszyklen |
Mindestens 30 Zyklen |
| Toleranz gegenüber der Paarung |
Toleranz für X/Y-Verlagerungen bei Blind-Matching |
| Typ der Montage |
SMT Rechtswinkel |
| Material und Beschichtung |
|
| Wohnungen |
LCP, UL94 V-0 Flammschutzmittel |
| Kontaktmaterial |
mit einer Breite von nicht mehr als 50 mm |
| Kontaktplattierung für die Paarung |
Gold über Nickel; mehrere Golddickenoptionen |
| SMT-Abschlussplattierung |
Zinn über Nickel |
| Umwelt |
|
| Betriebstemperatur |
-40 °C bis +105 °C |
| Einhaltung der Vorschriften |
RoHS- und REACH-konform |
| Lötleitfaden |
|
| Rückflussprofil |
Höchstgeschwindigkeit 245-260 °C, entspricht der Norm J-STD-020; kein Wellenlöten |
| Versammlung |
Kompatibel mit Standard-SMT-Pick-and-Place-Ausrüstung |
Kreuzbezug / Alternative
Dieser rechteckige Mezzanin-Anschluss ist als funktionelle Alternative zu etablierten internationalen Serien von Molex, JAE, Hirose und Amphenol konzipiert.
- Einfall-kompatible Fußabdrücke für eine schnelle Validierung durch eine zweite Quelle; gleiche Höhe, gleiche Höhe, mechanische Umrisse für die Wiederverwendung von PCBA.
- Anmerkung: Vor der Serienfertigung müssen immer elektrische und mechanische Validierungen durchgeführt werden; 100%ige Übereinstimmung von Nadel zu Nadel ist für Ihre Referenznummer verfügbar.
- Reduziert die Abhängigkeit von langfristigen ausländischen Komponenten und verkürzt die Projektlaufzeit.
Produktmerkmal
- Ein-Schlitten-Rechteckkonstruktion für orthogonale 90° PCBA-Verbindungen.
- Polarisiertes Gehäuse + Ausrichtungsboss verhindert das Umkehrsetzen und die Beschädigung der Nadel während der Montage.
- Ein selbstgerichteter Schal ermöglicht eine zuverlässige Blindpaarung für die Gehäuse- geschlossene Modulmontage.
- Hochgradige LCP-Gehäuse widerstehen hoher SMT-Rückflusstemperatur ohne Verformung.
- Die optimierte Kontaktgeometrie sorgt für eine stabile Hochgeschwindigkeitsdifferenzsignalleistung.
- Mehrfache Matched-High-Selektionen zur präzisen Befestigung der PCB-Lücke im Mezzanine.
- Vollständig SMT-kompatibel, bereit für die automatisierte Massenproduktion.
Produktvorteile
- Versammlungsfreundlich: Blind-Matching Toleranz absorbiert PCB Platzierungsfehler, niedrigere Montage Ablehnungsrate.
- SI-optimiert: Die abgestimmte Kontaktstruktur minimiert die Übersprachigkeit für die Hochgeschwindigkeitsübertragung von digitalen Signalen.
- Lösung aus der zweiten Quelle: direkte Präsenz als Alternative zu erstklassigen ausländischen Marken, wettbewerbsfähige Kosten und kürzere Lieferzeiten.
- Flexible Anpassung: Pin-Zahl, Matching-Höhe und Goldbeschichtungstärke konfigurierbar für Ihr Design.
- Konsistente Qualität: Eine strenge Coplanaritätskontrolle vermeidet das Risiko des SMT-Open-Soldierens an Feinspitzpads.
Anwendung
- Industrielle eingebettete Module
- IoT-Gateway und Sensorbaugruppen
- Kompakte PCBA-Unterplatten für medizinische Zwecke
- Handgeführte Prüf- und Messgeräte
- Überwachungskamera und Sichtmodule
- Fernmeldegeräte
- Verbraucher-PCB-Anlagen mit hoher Dichte
- Moduläres Gerät, interne orthogonale Platinenverbindung
Verpackung
Klebeband und Rollen (Rollverpackung):Standard-Rollverpackung für SMT-Pick-and-Place-Maschine. Teile können direkt auf Ihre automatisierte Produktionslinie geladen werden, ohne neu zu verpacken.
Vorlaufzeit
- Musterbestellung: 3 Arbeitstage
- Massenproduktionsbestellung: 1-3 Wochen, je nach Konfiguration und Bestellmenge
Fabrikzertifizierung und kundenspezifischer Service
- Zertifizierungen: ISO9001, RoHS, REACH-konform
- Stichprobenpolitik: Kostenlose Stichproben unterstützt, schnelle Stichprobenumstellung
- MOQ: Niedriges MOQ für Standardteile; kundenspezifische Konfigurationen
- Kundenspezifische Fähigkeiten: Benutzerdefinierte Nadelzahl, gepackte Stapelhöhe, Plattierungstärke, mechanische Modifikation, spezielle Verpackung nach Ihrer Zeichnung/Spezifikation.
Leitlinien für die Auswahl von Ingenieuren
- Bestätigen Sie die kritische Dimension:Höhe der Paare= festgelegte Lücke zwischen zwei PCBs; wählen Sie zuerst die richtige Höhenvariante aus.
- Zählen Sie die Gesamtspitzen: Getrennte Signalspitzen & Leistungspitzen; Reserve-Bodenpitzen für die Integrität des Hochgeschwindigkeitssignals.
- Überprüfen Sie die erforderliche Datenrate: Bestätigen Sie, ob für Ihr Protokoll eine Hochgeschwindigkeitsdifferenzleistung erforderlich ist.
- Definieren Sie die Beschichtungsspezifikation: Dickere Goldbeschichtung für Anwendungen mit langer Lebensdauer bei Schwingungen / in rauen Umgebungen.
- Montageszustand: Wenn Ihr Produkt blind montiert werden muss, bestätigen Sie, dass die Toleranz für die Selbstausrichtung mit Ihrem mechanischen Stapler übereinstimmt.
- SMT-Prozess: Verwenden Sie Spulenverpackungen für die Massenproduktion; beantragen Sie kostenlose Proben für die Verifizierung des Prototyps vor der vollständigen Freigabe.
- Kreuzbezug: Senden Sie Ihre ursprüngliche Teilnummer des Mitbewerbers; wir empfehlen ein passendes Alternativmodell zur Validierung.
Häufig gestellte Fragen
F: Haben Sie einen Katalog? Können Sie mir den Katalog schicken, damit ich alle Ihre Produkte überprüfen kann?
A: Ja, Sie können uns online kontaktieren oder eine E-Mail senden, um den Katalog zu erhalten.
F: Ich kann das Produkt nicht in Ihrem Katalog finden.Kannst du das Produkt für mich machen?
A: Unser Katalog zeigt die meisten unserer Produkte, aber nicht alle. Sagen Sie uns einfach, welches Produkt Sie benötigen und wie viele Sie wollen. Wenn wir es nicht haben, können wir auch eine neue Form entwerfen und herstellen, um es zu produzieren.Für Ihre Referenz, eine gewöhnliche Form herzustellen, dauert etwa 35-45 Tage.
F: Können Sie eine Probe liefern? Sind diese Proben kostenlos?
A: Ja, wir liefern 5 bis 10 Stück kostenlose Proben für die Prüfung.
F: Was ist mit Ihrer Lieferzeit?
A: Bestandsgüter werden innerhalb von 1 Tag geliefert; kundenspezifische Waren werden innerhalb von 5-7 Tagen geliefert
F: Wie kann ich meine Bestellung versenden?
A: Für kleine Pakete schicken Sie sie per Express, wie DHL, FedEx, UPS, TNT, EMS. Das ist Tür-zu-Tür-Service. Für große Pakete können wir sie per Luft oder See schicken. Wir verwenden Standard-Exportkartons.Wir sind verantwortlich für alle Schäden, die während der Lieferung entstehen..
6. F: Welche Art der Zahlung akzeptieren Sie? Kann ich in RMB zahlen?
A: Wir akzeptieren T/T (überweisung), Western Union und PayPal. Bitte stellen Sie sicher, dass wir den gleichen Betrag wie die Rechnung erhalten können. Und Sie können Geld in RMB bezahlen. Kein Problem.
7F: Wie wäre es mit der Qualitätskontrolle Ihres Unternehmens?
A: Wir halten uns streng an ISO9001; IQC, OQC, IPQC und QA nehmen 10% unserer Qualitätabteilung ein. Der CCD-Test wird auf 99% der Produktanwendungen unseres Unternehmens angewendet.
F: Ich brauche Ihre Preisliste für alle Ihre Produkte.
A: Wir haben keine Preisliste für alle unsere Produkte. Weil wir so viele Artikel haben, ist es unmöglich, alle ihre Preise auf einer Liste zu machen,und die Preise ändern sich ständig wegen der Materialkosten und der MengeUnd Sie können uns eine Liste aller Artikel geben, die Sie benötigen; Wir werden sorgfältig bestätigen, eine nach der anderen und geben Ihnen eine Spezifikation und Preisliste
F: Können Sie kundenspezifische Produkte und kundenspezifische Verpackungen herstellen?
A: Ja. Wir haben viele maßgeschneiderte
Wir haben bereits einige Produkte für unsere Kunden vorbereitet (hauptsächlich Drahtgurt).Ich muss nur darauf hinweisen, dass es einige zusätzliche Kosten verursachen wird.
F: Welche Zertifikate haben Sie?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 usw.
