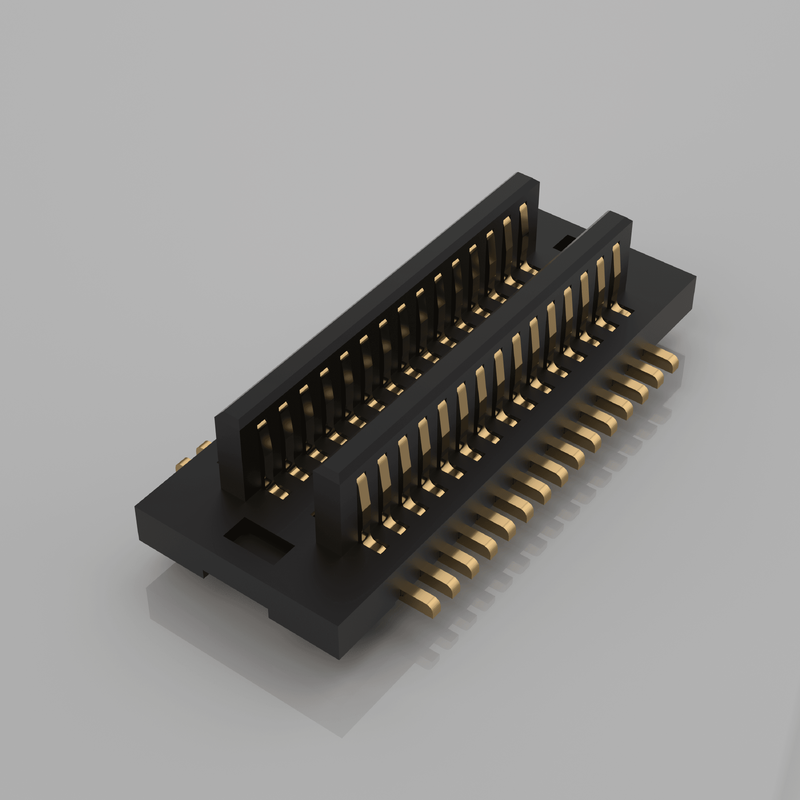

BTB 0,5 mm Pitch Double Slot 20P 30P Board-to-Board Connector Männlich-Weiblich-Rechteckverbindung für Leiterplatten
Produkthinweise
✅Blind-Matching & Self-Alignment Entwurf gegen Fehlausrichtung: Doppelschlittenleitstruktur absorbiert die Versetzungsverschiebungstoleranz, reduziert das Ausfallrisiko bei der SMT-Produktion in großen Mengen ✅Hochgeschwindigkeitssignalleistung: Optimierte Doppel-Slot-Kontaktgeometrie, stabile Signalintegrität für eine schnelle digitale Übertragung
✅Bestimmte Parhöhenoptionen: Standardstapelhöhe für die rechteckige Verkoppelung, klare Z-Dimensionskontrolle für die PCB-Stack-up-Konstruktion
✅0.5 mm hohe Dichte: Doppelschlitten-Rechteck-SMT-Layout, spart PCB-Fußabdruck für kompakte Modulkonstruktion
✅Zwei-Kontakt-Doppel-Schlitten-Struktur: Verbesserte Stoß- und Schwingungsbeständigkeit, stabile Kontinuität unter mechanischer Belastung
Beschreibung des Produkts
| Artikel |
Spezifikation |
Anmerkungen |
| Elektrische Leistung |
|
|
| Schwingung |
0.5 mm |
Zwei-Schleusen-Zwei-Reihe |
| Positionen |
20P, 30P |
Benutzerdefinierte Pinnenzahl verfügbar |
| Nennstrom (pro Pin) |
0.5 A |
Signalanwendung, Abgrenzung für die Leistungspfade |
| Nennspannung |
50 V Wechselstrom |
|
| Kontaktwiderstand |
≤ 50 mΩ |
Anfangswert |
| Widerstand gegen Isolierung |
≥ 1000 MΩ |
Gleichspannung 100 V |
| Widerstand gegen Spannung |
500 V Wechselstrom / 1 min |
Kein Ausfall |
| Mechanische Leistung |
|
|
| Paarungszyklen |
250 Zyklen |
Mechanische Haltbarkeit |
| Höhe der Paare |
Standardkonfigurierbar |
Bei Anfrage angeben |
| Typ der Montage |
SMT Rechtswinkel |
PCB-Flächenhalter |
| Geschlecht |
Männlicher Stecker / weiblicher Behälter |
in Paaren gepaart |
| Material und Beschichtung |
|
|
| Wohnungen |
Hochtemperatur-LCP |
UL94 V-0 Flammschutzmittel |
| Kontaktmaterial |
Phosphor Bronze |
mit einer Breite von nicht mehr als 50 mm |
| Kontaktflächenplattierung |
3‐10 μ· Gold über Nickel |
Antioxidation, zuverlässiger Kontakt |
| Lötungsschwanzplattierung |
Matte Zinn über Nickel |
Gute SMT-Schweißfähigkeit |
| Umwelt |
|
|
| Betriebstemperatur |
-40 °C bis +85 °C |
Industrielle Sortiment |
| Einhaltung der Vorschriften |
RoHS‐2, bleifrei |
|
| SMT-Leitlinie für das Lötwerk |
Rückflussprofil: maximal 260 °C, Spitzenwert 10 s |
IPC/JEDEC-Standard befolgen; wiederholtes Über-Rückfluss vermeiden |
Kreuzbezug / Alternative
Diese doppelgeschaltete 0,5 mm rechtwinklige BTB dient als Form-Fit-Funktionsalternative für internationale Serien.
Anmerkung: Überprüfen Sie vor dem direkten Ersetzen der Einleitungen die Mathehöhe, die Ausziehung, den Fußabdruck und die Plattierung.
- Ersetzen für ausgewählte Molex-, JAE-, Amphenol-BTB-Baureihen mit 0,5 mm Doppelschlitze
- Benutzerdefinierte Änderung des Fußabdrucks verfügbar, wenn der ursprüngliche Herstellerfußabdruck nicht abgeglichen werden kann
- Wir stellen ein Fußabdruckvergleichsdokument auf Anfrage für die Ingenieurvalidierung zur Verfügung
Produktmerkmal
- Doppelschlittenleitmechanismus unterstützt Blind-Matching und Selbstausrichtung, toleriert geringfügige Versetzung der Montage, senkt die Ablehnungsrate der Montage
- Doppel-Slot-Doppelkontakt-Kontaktsystem, anti-Vibration & anti-Schock, hält eine stabile Verbindung unter Vibrationsumgebung aufrecht
- Rechtswinklige SMT-Endung, kompakte Umrisse, passt zur Seite-an-Seite-PCB-Verbindung
- Hochtemperatur-LCP-Isolator, stand standardmäßigem SMT-Wiederlauflöten ohne Gehäuseverformung stand
- Mehrfache Matching-Höhenoptionen, flexible PCB-Stack-up-Lösung für verschiedene mechanische Beschränkungen
- Vergoldete Kontaktfläche für eine langfristige stabile Signalübertragung; mit Zinn beschichtete Lötvorrichtung sorgt für eine gleichbleibende SMT-Nassleistung
Produktvorteile
🔹Fertigungsfähigkeit orientierte Konstruktion: Optimierte Führungsgeometrie reduziert manuelle und maschinelle Fehler; freundlich für die automatische Montage mit hohem Volumen
🔹Kostenwirksame Alternative: Vermeiden Sie lange Lieferzeiten und hohe Kosten für importierte Markenteile; mechanische und elektrische Leistung auf gleichem Niveau
🔹Produktion, die vollständig nachvollziehbar ist: Stanz, Spritze, Plattierung, montiert im Haus, stabile Qualitätskonsistenz
🔹Flexible Anpassung: Anpassung der Stiftzahl, der Matthöhe, der Plattierungstärke, der Gehäusefarbe je Projektanforderung
🔹Schnelle technische Unterstützung: Datenblatt, 2D/3D-Zeichnung, Fußabdruckbibliothek zur Verfügung für Ihre PCB-Entwurfsphase
Anwendung
- Industrielle Steuerungsmodule und Sensoren PCBA
- Medizinische elektronische Kompaktgeräte
- IoT-Gateway und eingebettete Hardware
- Module für Bildverarbeitung und Bildverarbeitung
- Intelligente tragbare und kompakte Verbrauchergeräte
- Unterplatten für die Kommunikation
- Test- und Messgerät interne PCB-Verbindung
Verpackung
Klebeband und Rollen (Rollverpackung):Standard-Rollverpackung für SMT-Pick-and-Place-Maschine. Teile können direkt auf Ihre automatisierte Produktionslinie geladen werden, ohne neu zu verpacken.
Vorlaufzeit
- Musterbestellung: 3 Arbeitstage
- Massenproduktionsbestellung: 1-3 Wochen, je nach Konfiguration und Bestellmenge
Fabrikzertifizierung und kundenspezifischer Service
- Zertifizierungen: ISO9001, RoHS, REACH-konform
- Stichprobenpolitik: Kostenlose Stichproben unterstützt, schnelle Stichprobenumstellung
- MOQ: Niedriges MOQ für Standardteile; kundenspezifische Konfigurationen
- Kundenspezifische Fähigkeiten: Benutzerdefinierte Nadelzahl, gepackte Stapelhöhe, Plattierungstärke, mechanische Modifikation, spezielle Verpackung nach Ihrer Zeichnung/Spezifikation.
Leitlinien für die Auswahl von Ingenieuren
- Bestätigen Sie zunächst 3 wichtige Parameter: Abstand 0,5 mm, Pin-Menge (20P / 30P), genaue Matching-Höhe; falsche Matching-Höhe wird zu Störungen der Montage führen
- Bestätigen Sie die Montageorientierung: SMT im rechten Winkel; Doppelschlittenstruktur muss männliche und weibliche Paare paaren
- Definition der Plattierungsvoraussetzung: Golddicke auf der Kontaktfläche für Vibrations-/Hochzyklusanwendungen
- PCB-Layout: Um den Steckverbinder herum eine geeignete Abstandszone für die Nachbearbeitung und das Löten
- Prototypenvorschlag: Erst freie Proben vor der Massenbestellung testen; die Paarungsleistung, die Ergebnisse des Rückflusslösers und die Signalleistung Ihrer Hardware überprüfen
- Für Hochschwingungsumgebungen: Priorisierung der vergoldeten Kontaktoption; Vermeidung von übermäßigem Strom an jedem Pin
Hinweis: Für die endgültige Konstruktion ist immer auf das amtliche Datenblatt zu verweisen.
Häufig gestellte Fragen
F: Haben Sie einen Katalog? Können Sie mir den Katalog schicken, damit ich alle Ihre Produkte überprüfen kann?
A: Ja, Sie können uns online kontaktieren oder eine E-Mail senden, um den Katalog zu erhalten.
F: Ich kann das Produkt nicht in Ihrem Katalog finden.Kannst du das Produkt für mich machen?
A: Unser Katalog zeigt die meisten unserer Produkte, aber nicht alle. Sagen Sie uns einfach, welches Produkt Sie benötigen und wie viele Sie wollen. Wenn wir es nicht haben, können wir auch eine neue Form entwerfen und herstellen, um es zu produzieren.Für Ihre Referenz, eine gewöhnliche Form herzustellen, dauert etwa 35-45 Tage.
F: Können Sie eine Probe liefern? Sind diese Proben kostenlos?
A: Ja, wir liefern 5 bis 10 Stück kostenlose Proben für die Prüfung.
F: Was ist mit Ihrer Lieferzeit?
A: Bestandsgüter werden innerhalb von 1 Tag geliefert; kundenspezifische Waren werden innerhalb von 5-7 Tagen geliefert
F: Wie kann ich meine Bestellung versenden?
A: Für kleine Pakete schicken Sie sie per Express, wie DHL, FedEx, UPS, TNT, EMS. Das ist Tür-zu-Tür-Service. Für große Pakete können wir sie per Luft oder See schicken. Wir verwenden Standard-Exportkartons.Wir sind verantwortlich für alle Schäden, die während der Lieferung entstehen..
6. F: Welche Art der Zahlung akzeptieren Sie? Kann ich in RMB zahlen?
A: Wir akzeptieren T/T (überweisung), Western Union und PayPal. Bitte stellen Sie sicher, dass wir den gleichen Betrag wie die Rechnung erhalten können. Und Sie können Geld in RMB bezahlen. Kein Problem.
7F: Wie wäre es mit der Qualitätskontrolle Ihres Unternehmens?
A: Wir halten uns streng an ISO9001; IQC, OQC, IPQC und QA nehmen 10% unserer Qualitätabteilung ein. Der CCD-Test wird auf 99% der Produktanwendungen unseres Unternehmens angewendet.
F: Ich brauche Ihre Preisliste für alle Ihre Produkte.
A: Wir haben keine Preisliste für alle unsere Produkte. Weil wir so viele Artikel haben, ist es unmöglich, alle ihre Preise auf einer Liste zu machen,und die Preise ändern sich ständig wegen der Materialkosten und der MengeUnd Sie können uns eine Liste aller Artikel geben, die Sie benötigen; Wir werden sorgfältig bestätigen, eine nach der anderen und geben Ihnen eine Spezifikation und Preisliste
F: Können Sie kundenspezifische Produkte und kundenspezifische Verpackungen herstellen?
A: Ja. Wir haben viele maßgeschneiderte
Wir haben bereits einige Produkte für unsere Kunden vorbereitet (hauptsächlich Drahtgurt).Ich muss nur darauf hinweisen, dass es einige zusätzliche Kosten verursachen wird.
F: Welche Zertifikate haben Sie?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 usw.
