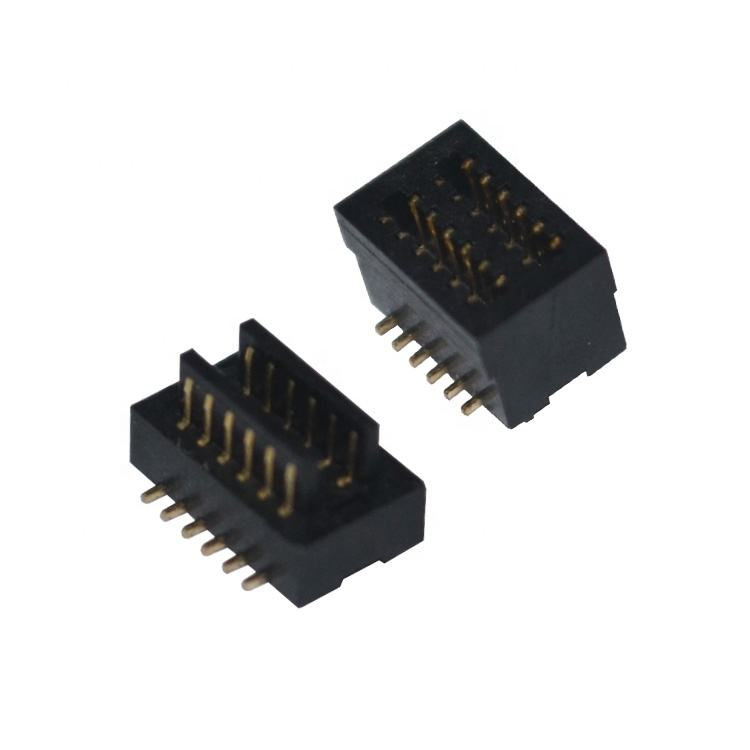

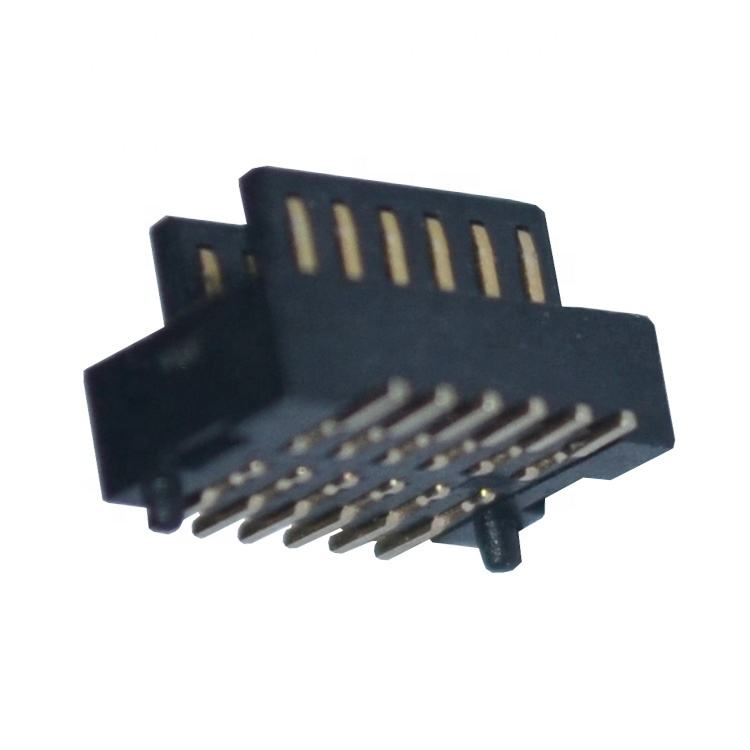

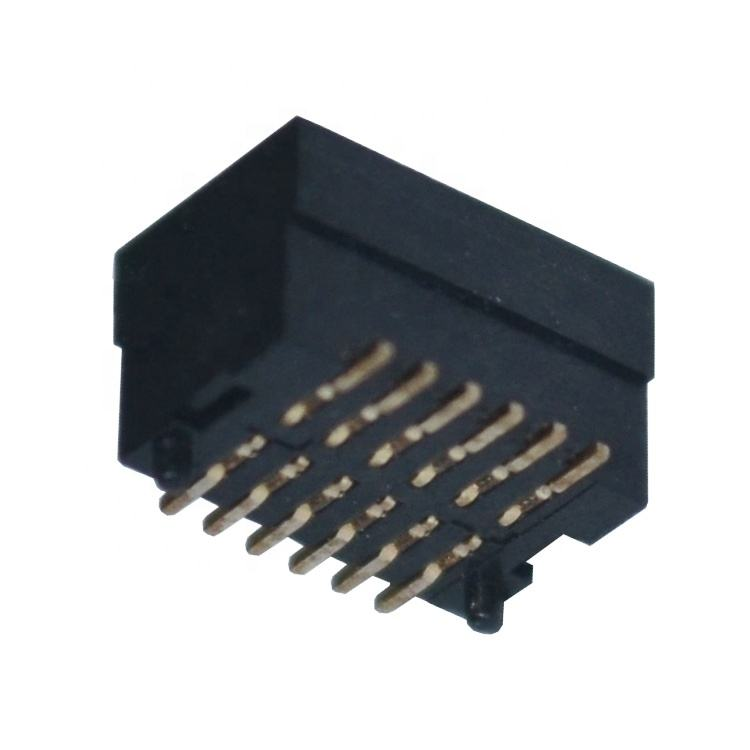

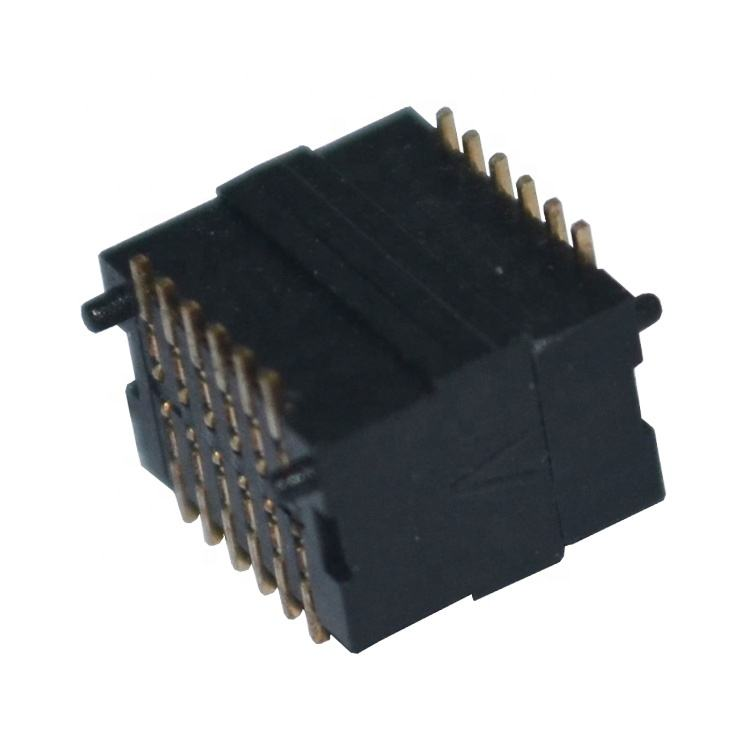

Hohe Dichte 12Pin SMT Männliche weibliche PCB-Anschluss 0,5 0,8 mm Pitch Stack Höhe 6,0 mm Board to Board & Mezzanine-Anschlüsse
Produkthinweise
✅Blind-Matching und Toleranz für die Selbstausrichtung: eingebaute Führungspfosten absorbieren PCB-Ansammlungsverschiebungen, verhindern Stiftschäden beim Blindpaaren, verbessern die Produktionserträge für automatisierte SMT-Linien.
✅Hochgeschwindigkeitssignalintegrität: Optimierte Kontaktimpedanz, stabile Übertragung für Hochgeschwindigkeitsdifferenzsignale, entspricht den Anforderungen an das Layout des Hochgeschwindigkeitssignalweges.
✅Festgepaartem Stapelhöhe 6,0 mm: Präzise kontrollierte PCB-zu-PCB-Lücke, einheitliche Zwischenschicht für parallele mechanische Konstruktion von gestapelten Platten.
✅SMT-Layout mit hoher Dichte: Kompaktes Fußabdruck in zwei Reihen, spart PCB-Eigentum für platzbeschränkte Modulkonstruktionen.
✅SMT-freundliches Bauen: Pick-and-Place-kompatibles Gehäuse, unterstützt das Rückflußlöten, AOI-Inspektion nach der Montage zugänglich.
Beschreibung des Produkts
| Artikel |
Parameter |
| Elektrische Leistung |
|
| Schwingung |
0.5 mm / 0,8 mm |
| Anzahl der Nadeln |
12P (eingebundene Pinnenzahlen verfügbar) |
| Nennspannung |
12 V Wechselstrom |
| Nennstrom pro Kontakt |
0.5 A |
| Widerstand gegen Isolierung |
≥ 500 MΩ |
| Kontaktwiderstand |
≤ 30 mΩ |
| Maximale Datenrate |
bis zu 10 Gbps |
| Mechanische Leistung |
|
| Höhe des Paares |
6.0 mm |
| Paarungszyklen |
≥ 500 Zyklen |
| Hilfe bei der Paarung |
Blind-Matching/Selbstgerichtete Führungsposten |
| Kündigung |
SMT Möwenflügel |
| Material und Beschichtung |
|
| Wohnungen |
Hochtemperatur-LCP, UL94‐V‐0 |
| Kontaktmaterial |
Kupferlegierung |
| Kontaktplattierung |
mit einer Breite von mehr als 20 mm |
| Umwelt |
|
| Betriebstemperatur |
-40 °C bis +105 °C |
| Einhaltung der Vorschriften |
RoHS- und REACH-konform |
| Lötleitfaden |
|
| Verfahren |
SMT Rücklauflöten |
| Spitzenrückflusstemperatur |
Maximal 260 °C, Dauer von 10 s |
Kreuzbezug / Alternative
Direkter Ersatz für die Mezzanine-Verbindungsreihe von Molex, JAE und TE Connectivity mit 0,5 / 0,8 mm Abstand und 6,0 mm Matthöhe.
Fußabdruck-kompatibel für die meisten Referenzdesigns; Überprüfung des Layouts der Platten vor der Fertigstellung der Leiterplatte.Beibehält dieselbe elektrische und mechanische Leistung.
Produktmerkmal
- Die Polarisationsstruktur zur Verhinderung von Fehlpaarung verhindert bei manueller und automatischer Montage Verletzungen durch Umkehrverstärkung.
- Selbstgerichtete schwimmende Toleranz absorbiert Stack-up- und Montageverschiebungsfehler und reduziert die Schrottquote von Steckverbänden.
- Doppelpunkte-Kontaktstruktur hält eine stabile Kontaktkraft unter Vibrations- und Wärmekreislaufbedingungen
- Das Hochtemperatur-LCP-Gehäuse hält das Standard-SMT-Rückflussprofil ohne Verformung.
- Die kompakte 12-Pin-Konfiguration mit hoher Dichte regelt die E/A-Menge und den PCB-Ausdruck.
- Maschig-weiblich abgestimmtes Set, speziell für parallele PCB-zu-PCB-Mezzanine-Stackverbindungen.
Produktvorteile
🔹Sicherheit der Lieferkette: Lokale Fertigung, so dass OEM-Hersteller keine langen Lieferzeiten haben und keine importierten Produkte haben.
🔹Montage-optimiert: Rollenverpackungen funktionieren direkt mit SMT-Pick-and-Place-Maschinen, keine manuelle Vorbearbeitung erforderlich.
🔹Nachgewiesene Signalstabilität: Ausgerichtete Kontaktgeometrie für Signalintegrität bei hoher Geschwindigkeit, geringerer Signalverlust.
🔹Kostenwirksame zweite Quelle: Leistung mit internationalen Marken zu wettbewerbsfähigen Preisen.
🔹Flexible technische Unterstützung: Schnelle Probenvalidierung, benutzerdefinierte Pin-Zählung / Plattierung / Stack-Höhenänderung verfügbar.
Anwendung
- Industrielle Steuerungsmodule und eingebettete Rechnerplatten
- Unterplatten für Kommunikationshilfen und Signalübertragungen
- Kompakte elektronische Medizinbaugruppen
- IoT-Gateway- und Sensor-stapelte PCB-Module
- Anschlüsse der Unterplatine des Display-Treibers
- Prüfmessgeräte für interne Zwischenschienenverbindungen
Verpackung
- Standardband für SMT-Automatik-Pick-and-Place
- Direkt auf der SMT-Produktionslinie des Kunden verwendbar; keine Umverpackung erforderlich
Vorlaufzeit
- Musterbestellung: 3 Arbeitstage
- Massenproduktionsbestellung: 1-3 Wochen, je nach Konfiguration und Bestellmenge
Fabrikzertifizierung und kundenspezifischer Service
- Zertifizierungen: ISO9001, RoHS, REACH-konform
- Stichprobenpolitik: Kostenlose Stichproben unterstützt, schnelle Stichprobenumstellung
- MOQ: Niedriges MOQ für Standardteile; kundenspezifische Konfigurationen
- Kundenspezifische Fähigkeiten: Benutzerdefinierte Nadelzahl, gepackte Stapelhöhe, Plattierungstärke, mechanische Modifikation, spezielle Verpackung nach Ihrer Zeichnung/Spezifikation.
Leitlinien für die Auswahl von Ingenieuren
- Bestätigen Sie den Abstand: Wählen Sie 0,5 mm für Anforderungen an eine höhere Dichte; wählen Sie 0,8 mm für eine einfachere PCB-Herstellung.
- Bestätigen Sie die Höhe des gestapelten Stapels: Diese Serie ist auf 6,0 mm festgelegt; wenden Sie sich an uns, wenn Sie alternative Stapelhöhen benötigen.
- Überprüfen Sie die Pinzahl: Basismodell ist 12P; andere Pinzahlen können angepasst werden.
- Bestätigen Sie die Signalgeschwindigkeit: Beurteilen Sie, ob Ihre Anforderungen an das Differenzsignal innerhalb der maximalen Geschwindigkeit von 10 Gbps liegen.
- Bestätigen Sie, dass der Betriebstemperaturbereich mit der Arbeitsumgebung Ihres Endprodukts übereinstimmt.
- Für den Ersatz einer zweiten Quelle: Überprüfung der PCB-Footprint-Zeichnung vor der endgültigen Freisetzung von Gerber.
- Für Prototypen: Erst kostenlose Proben für das Löten, die Paarung und die Überprüfung der Signalleistung anfordern.
Kontaktieren Sie unser Ingenieursteam, wenn Sie eine Empfehlung für Fußabdrücke, eine 3D-Schrittdatei oder weitere technische Unterstützung benötigen.
Häufig gestellte Fragen
F: Haben Sie einen Katalog? Können Sie mir den Katalog schicken, damit ich alle Ihre Produkte überprüfen kann?
A: Ja, Sie können uns online kontaktieren oder eine E-Mail senden, um den Katalog zu erhalten.
F: Ich kann das Produkt nicht in Ihrem Katalog finden.Kannst du das Produkt für mich machen?
A: Unser Katalog zeigt die meisten unserer Produkte, aber nicht alle. Sagen Sie uns einfach, welches Produkt Sie benötigen und wie viele Sie wollen. Wenn wir es nicht haben, können wir auch eine neue Form entwerfen und herstellen, um es zu produzieren.Für Ihre Referenz, eine gewöhnliche Form herzustellen, dauert etwa 35-45 Tage.
F: Können Sie eine Probe liefern? Sind diese Proben kostenlos?
A: Ja, wir liefern 5 bis 10 Stück kostenlose Proben für die Prüfung.
F: Was ist mit Ihrer Lieferzeit?
A: Bestandsgüter werden innerhalb von 1 Tag geliefert; kundenspezifische Waren werden innerhalb von 5-7 Tagen geliefert
F: Wie kann ich meine Bestellung versenden?
A: Für kleine Pakete schicken Sie sie per Express, wie DHL, FedEx, UPS, TNT, EMS. Das ist Tür-zu-Tür-Service. Für große Pakete können wir sie per Luft oder See schicken. Wir verwenden Standard-Exportkartons.Wir sind verantwortlich für alle Schäden, die während der Lieferung entstehen..
6. F: Welche Art der Zahlung akzeptieren Sie? Kann ich in RMB zahlen?
A: Wir akzeptieren T/T (überweisung), Western Union und PayPal. Bitte stellen Sie sicher, dass wir den gleichen Betrag wie die Rechnung erhalten können. Und Sie können Geld in RMB bezahlen. Kein Problem.
7F: Wie wäre es mit der Qualitätskontrolle Ihres Unternehmens?
A: Wir halten uns streng an ISO9001; IQC, OQC, IPQC und QA nehmen 10% unserer Qualitätabteilung ein. Der CCD-Test wird auf 99% der Produktanwendungen unseres Unternehmens angewendet.
F: Ich brauche Ihre Preisliste für alle Ihre Produkte.
A: Wir haben keine Preisliste für alle unsere Produkte. Weil wir so viele Artikel haben, ist es unmöglich, alle ihre Preise auf einer Liste zu machen,und die Preise ändern sich ständig wegen der Materialkosten und der MengeUnd Sie können uns eine Liste aller Artikel geben, die Sie benötigen; Wir werden sorgfältig bestätigen, eine nach der anderen und geben Ihnen eine Spezifikation und Preisliste
F: Können Sie kundenspezifische Produkte und kundenspezifische Verpackungen herstellen?
A: Ja. Wir haben viele maßgeschneiderte
Wir haben bereits einige Produkte für unsere Kunden vorbereitet (hauptsächlich Drahtgurt).Ich muss nur darauf hinweisen, dass es einige zusätzliche Kosten verursachen wird.
F: Welche Zertifikate haben Sie?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 usw.
