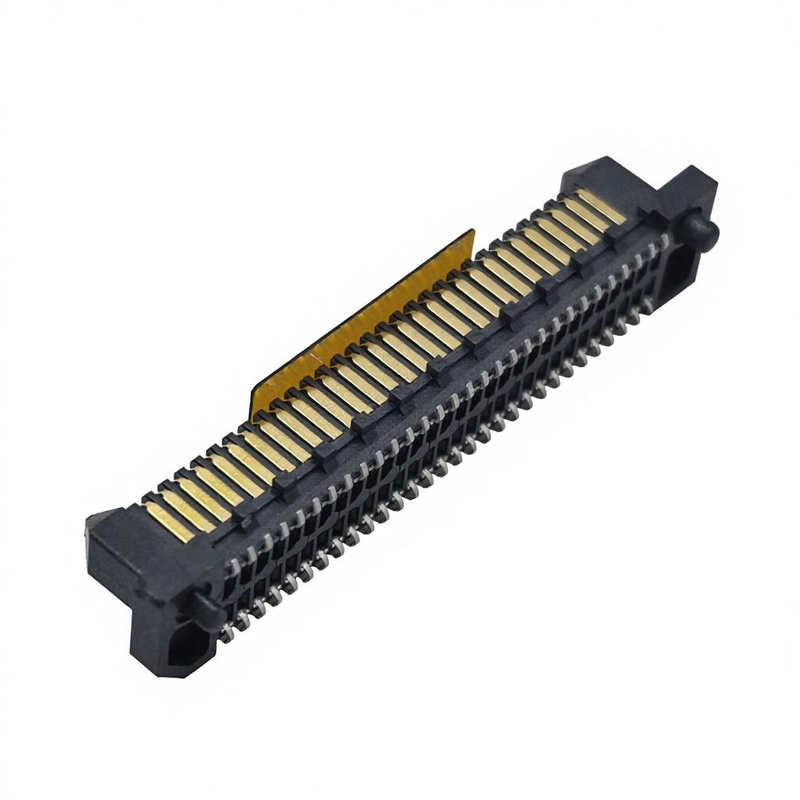

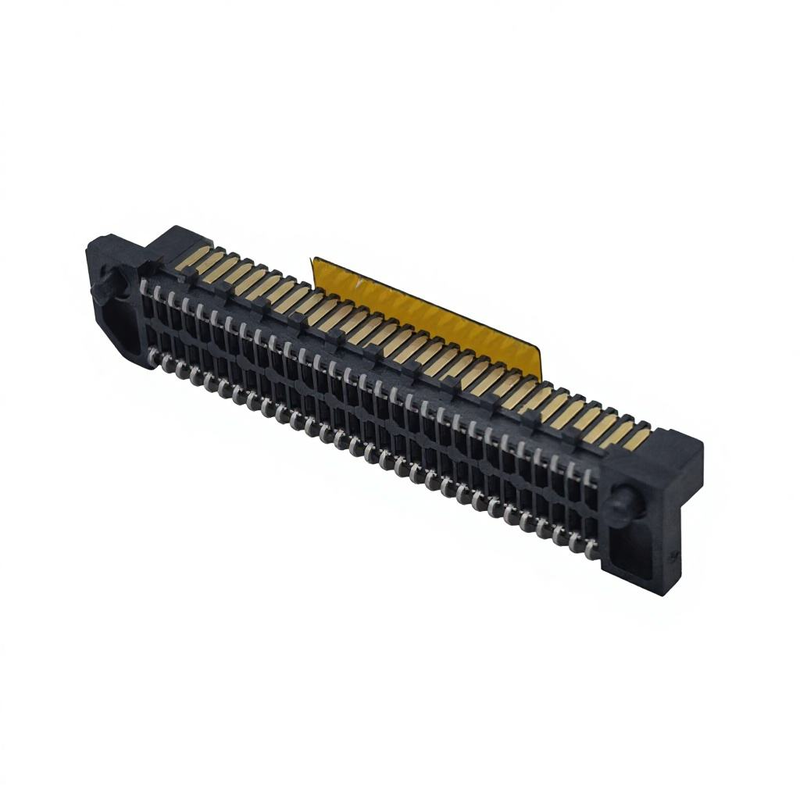

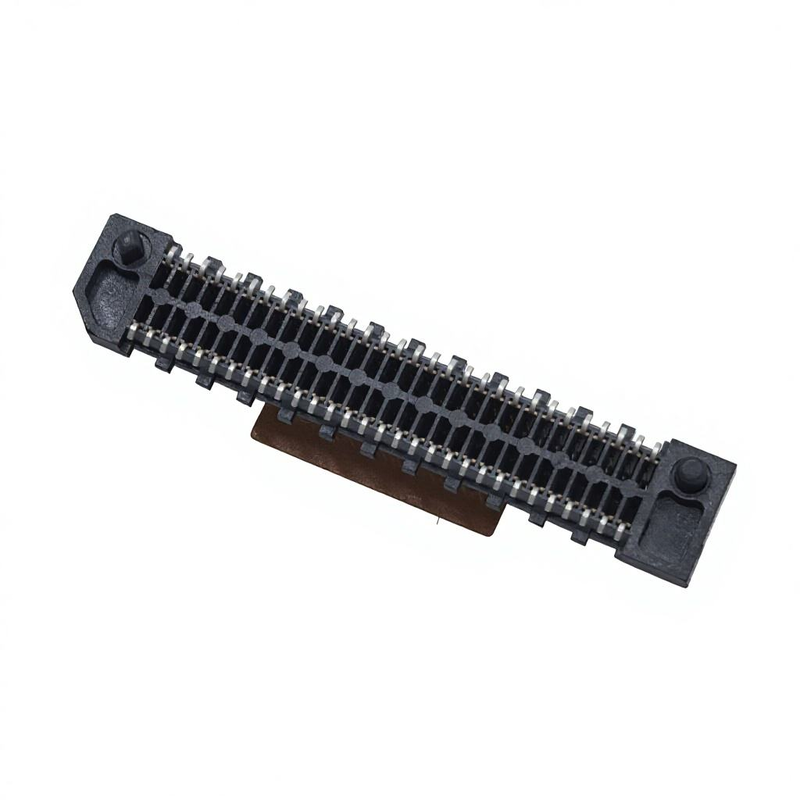

Hochstrom 0,8mm 38-poliger BTB-Steckverbinder mit gebogenen Kontakten für Leiterplatten-zu-Leiterplatten-Verbindung, Mylar-SMT-Gold-Ni-Kontaktoberfläche
Produkt-Highlights
✅ Blindsteck- und Selbstausrichtungs-Toleranzdesign: Eingebaute Führungsfasenstruktur, absorbiert geringfügige Montageversätze, vermeidet Beschädigungen der Pins während des automatischen Pick-and-Place-Steckens, reduziert die Ausschussrate bei der Montage
✅ Hochgeschwindigkeits-Signalintegrität: Impedanzoptimierte gebogene Kontaktfedern, stabile Leistung für Hochgeschwindigkeits-Differenzsignalsübertragung, minimiert Einfügungsdämpfung und Übersprechen.
✅ Definierte gesteckte Höhe: Präzise gesteuerte gesteckte Stapelhöhe, konsistente PCB-Stapelhöhe für Ihr mechanisches Gehäusedesign.
✅ Hochstrom-gebogene Kontakte: Kupferlegierungs-gebogene Kontaktfeder, zuverlässiger Mehrpunktkontakt, gewährleistet stabile Strom- und Signalübertragung.
✅ SMT mit Mylar-Band: Mylar-Trägerband verhindert Verformung der Kontakte während des Reflow-Lötens, geeignet für Massenproduktions-SMT-Montagelinien.
✅ Gold-Nickel-Kontaktoberfläche: Goldbeschichtung im Steckbereich + Nickelschicht, Anti-Oxidation, geringer und stabiler Kontaktwiderstand für lange Lebensdauer
Produktbeschreibung
| Artikel |
Spezifikation |
| Elektrische Leistung |
|
| Rastermaß |
0,8 mm |
| Pin-Anzahl |
38 Pins |
| Nennstrom |
1,0 A pro Kontakt |
| Nennspannung |
100 V AC/DC |
| Kontaktwiderstand |
≤ 30 mΩ |
| Isolationswiderstand |
≥ 500 MΩ (500 V DC) |
| Dielektrische Festigkeit |
250 V AC / 1 min |
| Mechanische Leistung |
|
| Steckverbindertyp |
BTB-Stecker, gebogene Kontakte |
| Montageart |
SMT-Oberflächenmontage |
| Gesteckte Höhe |
(Füllen Sie hier Ihre tatsächliche Abmessung ein, z. B. 5,6 mm) |
| Steckzyklen |
Mindestens 5000 Zyklen |
| Einsteck-/Ausziehkraft |
Anwendungsabhängig (gemäß Pin-Design) |
| Material & Beschichtung |
|
| Kontaktmaterial |
Hochfeste Kupferlegierung |
| Kontaktoberfläche |
Goldbeschichtung im Steckbereich, Nickelschicht; Lötbereich: Nickelbasis |
| Gehäusematerial |
Hochtemperatur-LCP, UL94-V0 flammhemmend |
| Hilfsmaterial |
Mylar-Schutzband für SMT-Verarbeitung |
| Umgebungsleistung |
|
| Betriebstemperatur |
-40 °C ~ +105 °C |
| Konformität |
RoHS 2.0, REACH |
| Lötanleitung |
|
| Reflow-Profil |
Standard-bleifreies SMT-Reflow; Spitzentemperatur ≤ 260 °C, Verweilzeit gemäß IPC/JEDEC-Standard |
| Hinweis |
Mylar-Band vor SMT intakt lassen; nach dem Löten entfernen; manuelle Heißlöt-Reparaturen an Feinstraster-Kontakten vermeiden |
Querverweis / Alternative
Dieser 0,8-mm-BTB-Stecker mit 38 Pins und gebogenen Kontakten ist als direkter funktionaler Ersatz für ausgewählte Molex SlimStack®, JAE, Amphenol BergStak® 0,8-mm-Serien-BTB-Stecker konzipiert.
- Passt zu kritischen Footprints, gesteckten Höhen, elektrischen und mechanischen Leistungen für den direkten Austausch in bestehenden PCB-Projekten.
- Keine PCB-Layout-Revision in den meisten Fällen erforderlich; bitte überprüfen Sie die Maßzeichnung vor der Massenproduktion.
- Kostengünstiger Vorteil bei der Lieferzeit gegenüber originalen importierten Komponenten für Volumenprojekte.
Produktmerkmal
- Gebogene Federzungenkontakte bieten einen stabilen Mehrpunktkontakt und widerstehen Vibrationen und thermischen Zyklen.
- Selbstausrichtende Blindsteck-Fase schützt Pins vor Beschädigung durch Fehleinstecken für die automatische Montageproduktion.
- Mylar-Trägerband hält Feinstraster-Kontakte koplanar und verhindert Verformungen während des Bandtransportes und des Reflow-Lötens.
- Gold-über-Nickel-Beschichtung erhält einen niedrigen Kontaktwiderstand auch in feuchten oder leicht korrosiven Arbeitsumgebungen.
- Kompakter 0,8-mm-Hochraster-Pitch spart wertvollen PCB-Stapelplatz.
- Strikte Koplanaritätskontrolle für Null-Fehler-Ausbeuten bei SMT-Pick-and-Place.
Produktvorteile
⬇️ Geringeres Montage-Risiko: Das Design mit Selbstausrichtungs-Toleranz reduziert die Fehlerrate bei manueller und robotergestützter Steckverbindung.⬇️ Hochgeschwindigkeits- + Hochstrom-Kombinationsfähigkeit: Ein Stecker verarbeitet sowohl die Stromversorgung als auch Hochgeschwindigkeits-Differenzsignale.⬇️ Bereit für die Massenproduktion: Rollenverpackung direkt kompatibel mit Standard-SMT-Pick-and-Place-Maschinen.
Direkt auf der SMT-Produktionslinie des Kunden verwendbar; kein Umpacken erforderlich⬇️ Zuverlässige Konsistenz: Interne Stanz-, Spritzguss-, Beschichtungs- und Endkontrolle, stabile Leistung von Charge zu Charge.⬇️ Flexibler Support: Kostenlose Muster und schnelle Prototypen für Ihre technische Validierung.
Direkt auf der SMT-Produktionslinie des Kunden verwendbar; kein Umpacken erforderlichIndustrielle Steuermodule und eingebettete Edge-Computing-HardwareMedizinische tragbare elektronische gestapelte Platinen-Baugruppen
Direkt auf der SMT-Produktionslinie des Kunden verwendbar; kein Umpacken erforderlichVerbraucher-IoT, Wearables und kompakte Handheld-GeräteAutomobil-Innenraum-Elektronik-Baugruppen (nicht sicherheitsrelevant)
Direkt auf der SMT-Produktionslinie des Kunden verwendbar; kein Umpacken erforderlichVerpackungStandard-Prägeband für SMT-Automatiktisch-Pick-and-Place-Maschine
Direkt auf der SMT-Produktionslinie des Kunden verwendbar; kein Umpacken erforderlichLieferzeitMusterbestellung: 3 Werktage
Massenproduktionsbestellung: 1-3 Wochen, abhängig von Konfiguration und Bestellmenge
- Fabrikzertifizierung & Kundenservice
- Zertifizierungen: ISO9001, RoHS, REACH-konform
- Musterrichtlinie: Kostenlose Muster werden unterstützt, schnelle Musterbearbeitung
- MOQ: Geringe MOQ für Standardteile; MOQ für kundenspezifische Konfigurationen nach Bewertung
- Kundenspezifische Fähigkeiten: Kundenspezifische Pin-Anzahl, gesteckte Stapelhöhe, Beschichtungsdicke, mechanische Modifikation, spezielle Verpackung gemäß Ihrer Zeichnung/Spezifikation.
- Auswahlhilfe für Ingenieure
Bestätigen Sie, dass die tatsächliche **gesteckte Höhe** mit Ihrem PCB-Stapel und dem mechanischen Spielraum des Gehäuses übereinstimmt.
- Überprüfen Sie die Strombelastung pro Pin: Überschreiten Sie nicht die Nennleistung von 1,0 A pro Kontakt für Dauerbetrieb.
- Befolgen Sie für Hochgeschwindigkeitssignalwege unsere empfohlenen PCB-Stapel- und Differenzpaar-Routing-Vorschläge.
Überprüfen Sie die Kompatibilität des Gegensteckers; Querverweise garantieren keine 100%ige Pin-zu-Pin-Übereinstimmung ohne Zeichnungsbestätigung.
- SMT-Produktion: Mylar-Band vor dem Reflow-Löten beibehalten; nach Abschluss des Lötens abziehen.
- Reichen Sie die Stückliste (BOM) an unser Ingenieurteam ein, wenn Sie eine Querverweisprüfung für Ihr bestehendes Projekt benötigen.
Kontaktieren Sie unseren technischen Vertrieb für Zeichnungen, 3D-Dateien und Musteranfragen.
