0,5mm Pitch Messing Kontakt IP64 BTB Stecker/Buchse SMT Elektronik IC Board-to-Board-Steckverbinder
Produkt-Highlights
✅ Blindsteckung & Selbstausrichtung: Eingebaute Führungsschienen ermöglichen XY-Offset-Toleranz, absorbieren PCB-Montage-Fehlausrichtung und reduzieren Steckschäden bei der automatisierten Montage
✅ Hochgeschwindigkeits-Signalintegrität: Unterstützt bis zu 20 Gbps, kompatibel mit MIPI, PCIe, SATA, USB3.1 Gen2 Hochgeschwindigkeits-Schnittstellen
✅ Feste gesteckte Höhe: 2,5 mm: Präzise Steuerung der Board-zu-Board-Stapelungshöhe für mechanische Gehäusepassung
✅ SMT-Rollenverpackung: Direkter Pick-and-Place für SMT-Montagelinie, keine sekundäre manuelle Handhabung erforderlich
✅ Mehrpolige Optionen: 20/24/30/40/50/60 Positionen für flexible PCB-Pinbelegungsskalierung
Produktbeschreibung
| Artikel |
Parameter |
| Elektrische Leistung |
|
| Kontaktteilung |
0,4 mm |
| Nennstrom |
0,3 A pro Kontakt |
| Nennspannung |
50 V AC |
| Max. Datenrate |
20 GbpsHIROSE Ele... |
| Kontaktwiderstand |
≤50 mΩ |
| Isolationswiderstand |
≥1000 MΩ |
| Spannungsfestigkeit |
250 V AC / 1 min |
| Mechanische Leistung |
|
| Steckverbindertyp |
Buchse, zweireihig SMT |
| Gesteckte Stapelhöhe |
2,5 mm |
| Selbstausrichtungsbereich |
XY-Schwimmtoleranz für BlindsteckmontageMouser Ele... |
| Steckzyklen |
Min. 30 Zyklen HIROSE Ele... |
| Montage |
Oberflächenmontage SMT, Vakuum-Pick-and-Place-kompatibelMouser Ele... |
| Material & Beschichtung |
|
| Gehäuse |
Hochtemperatur-LCP, UL94-V-0 |
| Kontaktmaterial |
Phosphorbronze |
| Kontaktbeschichtung |
Vergoldung im Kontaktbereich; Nickelbarriere zur Verhinderung von LötmittelaufstiegMouser Ele... |
| Umwelt |
|
| Betriebstemperatur |
‑40 ℃ ~ +85 ℃ |
| Konformität |
RoHS 3.0, REACH-konform |
| Lötanleitung |
|
| Reflow-Profil |
Standard SMT bleifreies Reflow; Spitzentemperatur ≤260 ℃, gemäß IPC/JEDEC-020D |
| Hinweis |
Längere Verweilzeit bei hoher Temperatur vermeiden; Nickelbarriere unterdrückt das Risiko von Lötmittelaufstieg |
Kreuzreferenz / Alternative
Direkter Drop-in-Ersatz fürHirose DF40HC(2.5)‑xxDS‑0.4V(51) Serie (20/24/30/40/50/60P)
- Gleiche Grundfläche, gleiche gesteckte Höhe von 2,5 mm, gleiche 0,4 mm Teilung
- Kompatibler gesteckter Stecker: DF40HB(2.5)‑xxDP‑0.4V(51) Serie
- Keine PCB-Layout-Änderung für den Austausch erforderlich; verifizierte Pin-zu-Pin-Kompatibilität.
Hinweis: Nicht mit Hirose verbunden; unser Teil ist ein funktional gleichwertiger Ersatz.
Produktmerkmal
- Selbstausrichtungs-Führungsschienen mindern das Risiko von Fehleinsteckungen bei Blindsteckungen für die automatisierte Montage
- Verstärkte Gehäusrippen verbessern die Stoß- und Vibrationsfestigkeit im Endprodukt
- Nickel-Anti-Aufstieg-Barriere verhindert Lötmittelkriechen in die Kontaktzone während des Reflow-Lötens
- Optimierte Hochgeschwindigkeits-Kontaktgeometrie für stabile Signalintegrität bei Hochgeschwindigkeits-Differenzsignalen
- Vakuum-Pick-and-Place-Oberfläche bereit für die Massen-SMT-Produktion
- Mehrere Pin-Anzahlen (20-24-30-40-50-60P) zur Anpassung an unterschiedliche I/O-Anforderungen
Produktvorteile
- Drop-in-Ersatz: Ersetzen Sie Original-HRS-Komponenten mit langer Lieferzeit ohne PCB-Neugestaltung
- Blindstecktoleranz: Reduziert Ausschuss bei der Montage, der durch Fehlausrichtung der Platine verursacht wird
- Rolle-zu-SMT bereit: Vollständige Rollenprägebandverpackung, direkt in Pick-and-Place-Maschinen einspeisbar
- Konstante Hochgeschwindigkeitsleistung: Stabile Impedanzleistung für Hochgeschwindigkeits-Schnittstellen
- Flexible MOQ & Musterunterstützung: Schnelle Mustervalidierung für Ingenieurprototypen
- Vorteil der heimischen Fabrik-Lieferzeit: Kürzere Lieferzeit im Vergleich zu langen Nachbestellungen internationaler Marken
Anwendung
- Eingebettete Platinen für industrielle Steuerung
- Medizinische kompakte gestapelte PCB-Module
- Bildgebungs- / MIPI-Kamerainterface-Hardware
- Hochgeschwindigkeits-Speicher, SATA / PCIe Peripherieverbindungen
- Handgehaltene tragbare Geräte, kompakte gestapelte PCB-Baugruppen
- Prüf- und Messtechnik, gestapelte Mezzanine-Board-Designs
Verpackung

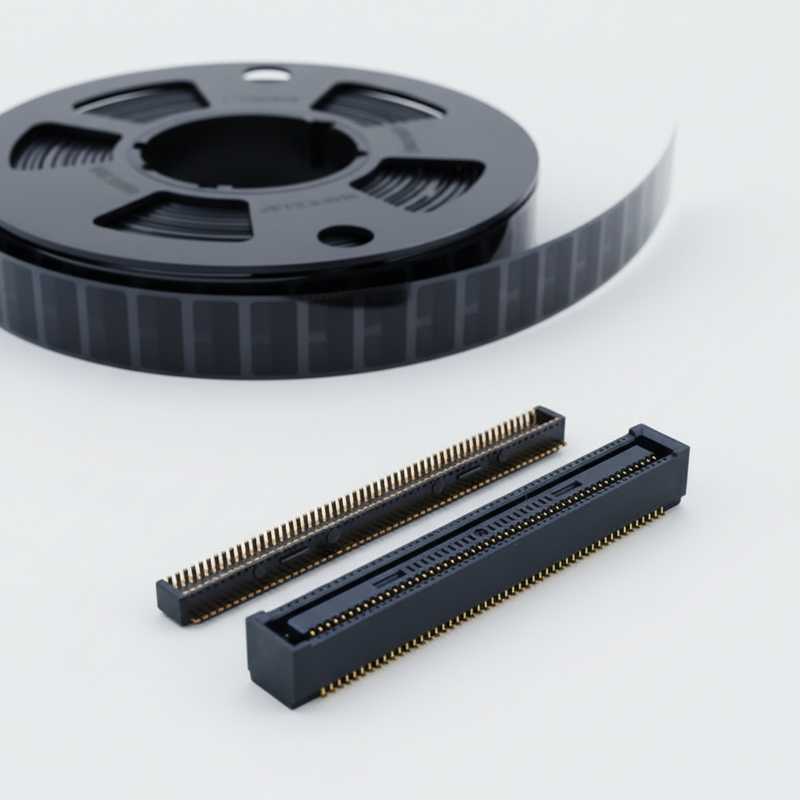

- Standard-Prägeband für SMT-Automatikklebe- und Platzierungsmaschine
- Direkt auf der SMT-Produktionslinie des Kunden verwendbar; keine Umverpackung erforderlich
Lieferzeit
- Musterbestellung: 3 Werktage
- Massenproduktionsbestellung: 1-3 Wochen, abhängig von Konfiguration & Bestellmenge
Fabrikzertifizierung & Kundenservice
- Zertifizierungen: ISO9001, RoHS, REACH-konform
- Musterrichtlinie: Kostenlose Muster unterstützt, schnelle Musterbearbeitung
- MOQ: Niedrige MOQ für Standardteile; MOQ für kundenspezifische Konfigurationen nach Bewertung
- Kundenspezifische Fähigkeit: Kundenspezifische Pin-Anzahl, gesteckte Stapelhöhe, Beschichtungsdicke, mechanische Modifikation, spezielle Verpackung gemäß Ihrer Zeichnung/Spezifikation.
Kundenwahl
- Erforderliche Pin-Anzahl bestätigen: 20/24/30/40/50/60P; passende Stecker-Teilenummer bestätigen
- Gesteckte Stapelhöhe bestätigen: Diese Serie ist fest auf2,5 mmeingestellt; mechanische Gehäusefreiheit prüfen
- Hochgeschwindigkeitsanwendung: Sicherstellen, dass die differentielle Leitungsführung der Referenzdesign-Impedanz entspricht
- Montage: Rollenverpackung für Volumen-SMT; kostenlose Muster für Reflow-Profiltest zuerst anfordern
- Austauschprüfung: Grundflächenkompatibilität vor vollständiger Auftragsfreigabe prüfen; kostenlose Muster für Prototypentests verwenden.
