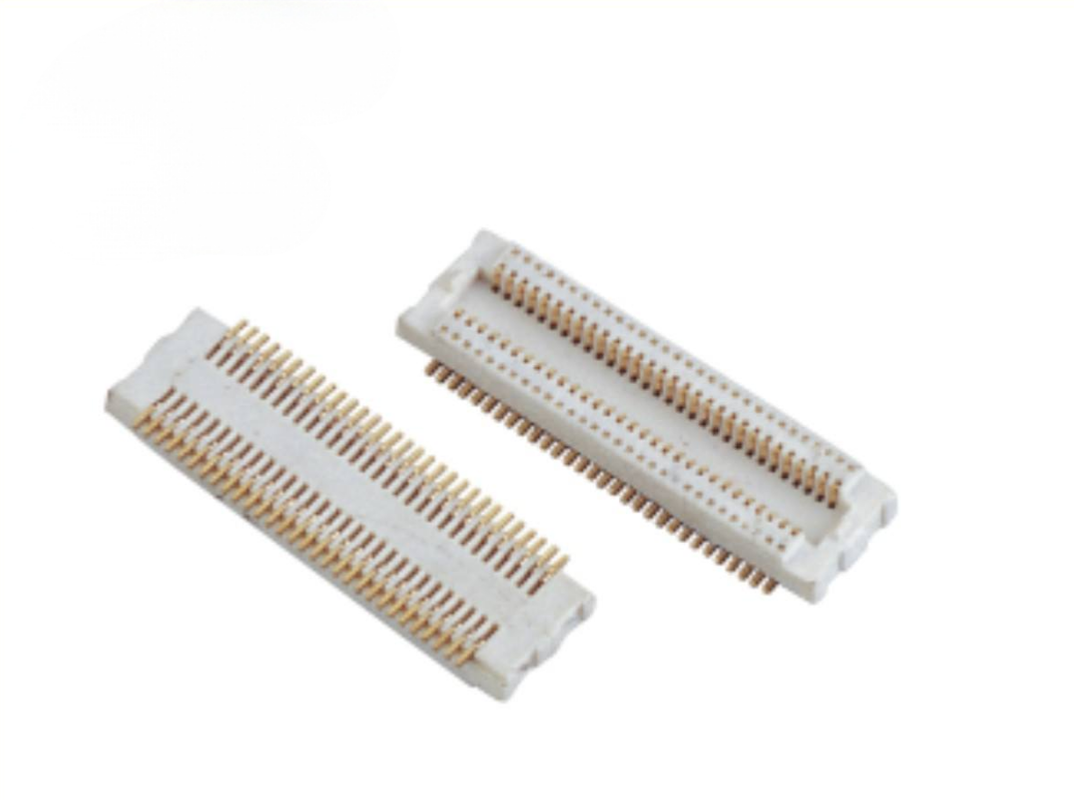

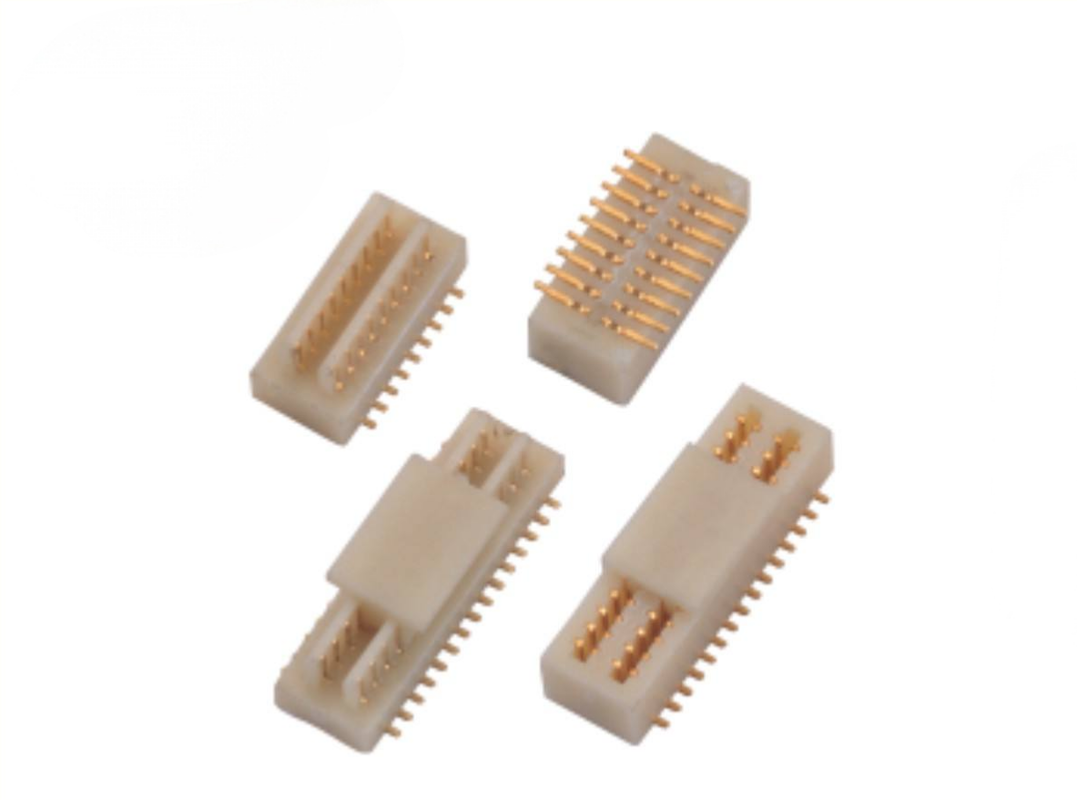

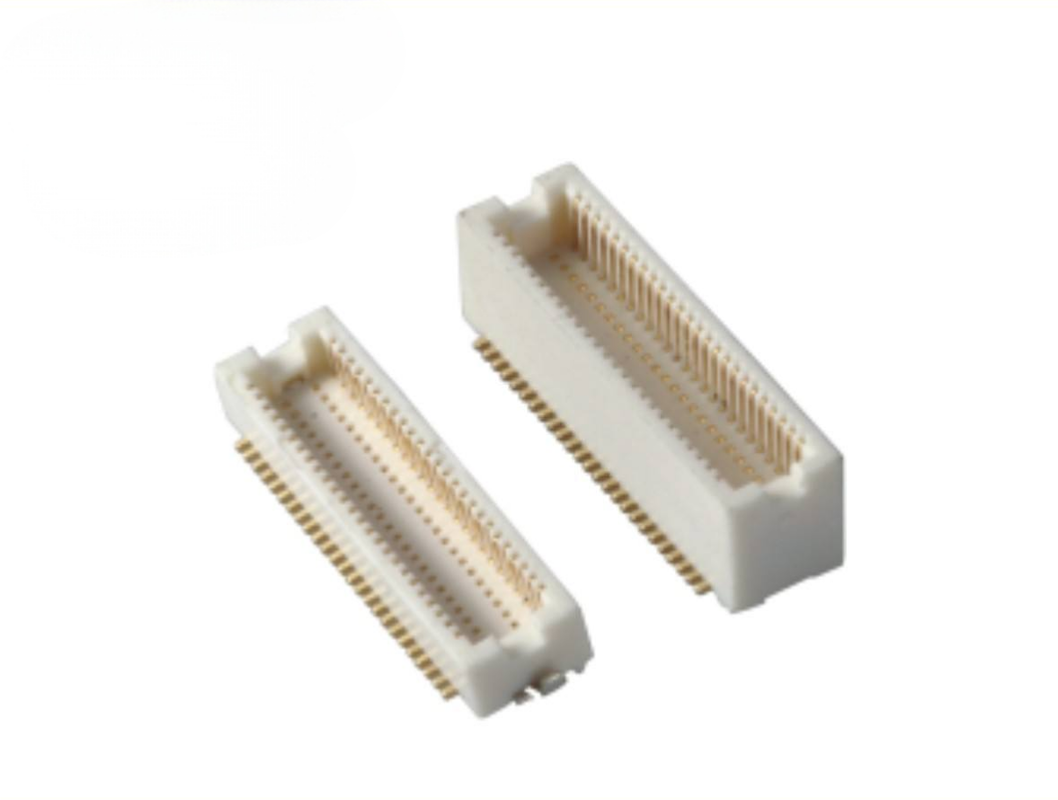

0,5mm Pitch Messing Kontakt IP64 BTB Stecker/Buchse SMT Elektronik IC Board-to-Board-Steckverbinder
Produkt-Highlights
✅ Blindsteckbarkeit & Selbstausrichtungs-Toleranz: Integrierte Anti-Fehlausrichtungs-Führungsstruktur, unterstützt Blindsteckbarkeit, gleicht PCB-Montageversatz & Stapeltoleranzen aus; vermeidet Beschädigung der Pins während manueller/automatisierter Steckvorgänge
✅ Hochgeschwindigkeits-Signalübertragungsleistung: Optimiertes Kontaktimpedanz-Design, stabile Signalintegrität, unterstützt Hochgeschwindigkeits-Differenzsignalsübertragung für Bandbreiten-intensive Module
✅ Flexible Steckhöhen-Optionen: Mehrere Steckhöhen-Optionen zur Anpassung an unterschiedliche PCB-Stapelspaltanforderungen, vereinfacht das mechanische Gehäusedesign
✅ IP64 Schutz gegen Umwelteinflüsse: Staubdicht & spritzwassergeschützt, geeignet für Geräte, die Staub/Spritzwasser ausgesetzt sind
✅ SMT Pick-and-Place-kompatibel: Vollständiges SMT-Oberflächenmontagedesign, funktioniert direkt mit Standard-Automatisierungslinien
Produktbeschreibung
| Artikel |
Parameter |
| Elektrische Leistung |
|
| Rastermaß |
0,5 mm |
| Nennstrom |
0,5 A pro Kontakt |
| Nennspannung |
50 V AC/DC |
| Kontaktwiderstand |
≤30 mΩ (Anfang) |
| Isolationswiderstand |
≥100 MΩ |
| Spannungsfestigkeit |
250 V AC |
| Mechanische Leistung |
|
| Steckverbindertyp |
Stecker / Buchse, zweireihig SMT |
| Anzahl der Positionen |
Benutzerdefinierter Bereich: 10-80 Pins |
| Steckhöhe |
Mehrere Stapelhöhen-Optionen (benutzerdefiniert verfügbar) |
| Steckzyklen |
50 Zyklen Minimum |
| Fehlausrichtungs-Toleranz |
X-Achse ±0,4 mm; Y-Achse ±0,2 mm |
| Schutzart |
IP64 |
| Material & Beschichtung |
|
| Kontaktmaterial |
Hochleistungs-Messing |
| Kontaktbeschichtung |
Nickel-Barriere + Selektive Vergoldung |
| Gehäusematerial |
LCP, UL94 V-0 hochtemperaturbeständig |
| Umwelt |
|
| Betriebstemperatur |
-40 °C ~ +85 °C |
| Konformität |
RoHS, REACH |
| Lötanleitung |
|
| Reflow-Profil |
Folgen Sie dem J-STD-020-Standard; Spitzentemperatur max. 260 °C |
| Montage |
Standard SMT Pick-and-Place, keine spezielle Vorrichtung erforderlich |
Kreuzreferenz / Alternative
Diese 0,5 mm IP64 BTB-Serie ist form-, pass- und funktionskompatibel mit führenden internationalen BTB-Produktfamilien und dient als kostengünstiger Drop-in-Ersatz für Molex, JAE, Hirose und Amphenol Fine-Pitch BTB-Serien.
Hinweis: Reichen Sie Ihre ursprüngliche Hersteller-Teilenummer bei unserem Ingenieurteam ein, um eine 1:1-Kreuzprüfung und eine genaue Übereinstimmungsempfehlung zu erhalten.
Produktmerkmal
- Messing-Kontaktkörper mit selektiver Vergoldung, stabilisiert die elektrische Leistung bei Vibrationen und Temperaturwechseln
- Integrierte Anti-Beschädigungs-Führungsrippen für Blindsteckbarkeit und Selbstausrichtung, kompensiert PCB-Positionsabweichungen
- IP64-Dichtungsstruktur blockiert Staub und Spritzwasser und erweitert die BTB-Nutzung auf raue Umgebungen
- LCP-Hochtemperaturgehäuse widersteht bleifreiem Reflow-Löten ohne Verformung
- Zweireihiges Fine-Pitch-Layout mit 0,5 mm Rastermaß maximiert die PCB-Platznutzung für kompakte Gerätedesigns
- Komplettes Set aus Stecker und Buchse, SMT-Anschluss für vollautomatische PCB-Produktion
Produktvorteile
1. Ingenieurorientierte Toleranzlösung: Löst gängige Probleme: Abweichungen im PCB-Stapel, Montageversatz, Risiko der Pin-Beschädigung beim Stecken und reduziert die Ausfallrate vor Ort.
2. Zuverlässiges Hochgeschwindigkeitssignal: Optimierte Kontaktgeometrie reduziert Übersprechen, erhält die Signalintegrität für Hochgeschwindigkeitsmodule.
3. IP64 Verbesserte Umweltbeständigkeit: Gewöhnliche BTBs bieten keinen Staub-/Wasserschutz; diese Serie verlängert die Lebensdauer von industriellen / außennahen Geräten.
4. Vollständig Automatisierungsfähig: Sowohl Tube- als auch Reel-Verpackungen unterstützen direktes Pick-and-Place, keine zusätzlichen Verpackungskosten für die Massenproduktion.
5. Optimierung von Lieferzeit und Kosten: Alternative zu importierten Premium-Marken, kürzere Lieferzyklen mit gleichwertiger mechanischer und elektrischer Leistung.
6. Hohe Flexibilität: Kundenspezifische Pin-Anzahl, Steckhöhen und Beschichtungsstärken werden für Ihre Projektanforderungen unterstützt.
Anwendung
- Industrielle Steuermodule und eingebettete gestapelte PCB-Systeme
- Outdoor-IoT-Gateways, Sensor-Hubs, Edge-Computing-Hardware
- Kompakte medizinische Elektronikbaugruppen
- Display-Module, Überwachungs- und Bildverarbeitungsgeräte
- Robuste Unterhaltungselektronik, tragbare Prüfinstrumente
- Modulare Geräte, die eine staub- und spritzwassergeschützte Board-zu-Board-Verbindung erfordern
Lieferzeit
- Musterbestellung: 3 Werktage
- Massenproduktionsbestellung: 1-3 Wochen, abhängig von Konfiguration und Bestellmenge
Fabrikzertifizierung & Kundenservice
- Zertifizierungen: ISO9001, RoHS, REACH-konform
- Musterrichtlinie: Kostenlose Muster werden unterstützt, schnelle Musterbearbeitung
- MOQ: Geringe MOQ für Standardteile; MOQ für kundenspezifische Konfigurationen nach Bewertung
- Kundenspezifische Fähigkeiten: Kundenspezifische Pin-Anzahl, Stapelhöhe, Beschichtungsdicke, mechanische Modifikation, spezielle Verpackung gemäß Ihrer Zeichnung/Spezifikation.
Kunden-Auswahlhilfe
- Bestätigen Sie Rastermaß=0,5 mm, überprüfen Sie die erforderliche Pin-Anzahl und die genaue Steckhöhe, die zu Ihrem PCB-Stapelspalt passt.
- Bestätigen Sie die Umgebungsanforderungen: IP64 ist für Staub-/Spritzwasserexposition zwingend erforderlich; wählen Sie die geeignete Vergoldungsdicke basierend auf den Steckzyklen und der korrosiven Atmosphäre.
- Bestätigen Sie den Montageablauf: Wählen Sie Reel für vollautomatische SMT-Massenproduktion; Tube für Labortestprototypen.
- Elektrische Prüfung: Pro-Pin-Strom-Derating wird für einen langfristig stabilen Betrieb auf ≤70% des Nennwerts empfohlen.
- Wenn Sie importierte Teile ersetzen: Geben Sie die ursprüngliche Teilenummer und die PCB-Layout-Zeichnung an unser Ingenieurteam zur Kompatibilitätsprüfung weiter.
- Reichen Sie eine Musteranfrage zur Vorabvalidierung vor der vollständigen Projektübernahme ein.
Kontaktieren Sie unseren technischen Support, wenn Sie ein Datenblatt, eine 3D-STEP-Datei oder Unterstützung bei Zeichnungen benötigen.
FAQ
F: Haben Sie einen Katalog? Können Sie mir den Katalog zusenden, um alle Ihre Produkte zu prüfen?
A: Ja, Sie können uns online kontaktieren oder eine E-Mail senden, um den Katalog zu erhalten.
F: Ich kann das Produkt in Ihrem Katalog nicht finden. Können Sie dieses Produkt für mich herstellen?A: Unser Katalog zeigt die meisten unserer Produkte, aber nicht alle. Teilen Sie uns einfach mit, welches Produkt Sie benötigen und wie viele Sie wünschen. Wenn wir es nicht haben, können wir auch eine neue Form entwerfen und herstellen, um es zu produzieren. Zu Ihrer Information, die Herstellung einer gewöhnlichen Form dauert etwa 35-45 Tage.
F: Können Sie eine Probe liefern? Sind diese Proben kostenlos?
A: Ja, wir liefern 5-10 Stück kostenlose Steckverbinder-Muster zum Testen. Sie müssen jedoch die Versandkosten bezahlen.
F: Was ist mit Ihrer Lieferzeit?
A: Lagerware wird innerhalb von 1 Tag geliefert; kundenspezifische Waren werden innerhalb von 5-7 Tagen geliefert.
F: Wie versenden Sie meine Bestellung?
A: Für kleine Pakete senden wir sie per Express, wie DHL, FedEx, UPS, TNT, EMS. Das ist ein Tür-zu-Tür-Service. Für große Pakete können wir sie per Luftfracht oder Seefracht versenden. Wir verwenden Standard-Exportkartons. Wir haften für alle Produktschäden, die während der Lieferung entstehen.
6. F: Welche Zahlungsarten akzeptieren Sie? Kann ich RMB bezahlen?
A: Wir akzeptieren T/T (Banküberweisung), Western Union und PayPal. Bitte stellen Sie sicher, dass wir den gleichen Betrag wie auf der Rechnung erhalten. Und Sie können Geld in RMB bezahlen. Kein Problem.
7. F: Wie steht es um die Qualitätskontrolle Ihres Unternehmens?
A: Streng nach ISO9001; IQC, OQC, IPQC und QA machen 10% unserer Qualitätsabteilung aus. Der CCD-Test wird bei 99% der Produktanwendungen unseres Unternehmens angewendet.
F: Ich benötige Ihre Preisliste aller Ihrer Produkte. Haben Sie eine Preisliste?
A: Wir haben keine Preisliste für alle unsere Produkte. Da wir so viele Artikel haben, ist es unmöglich, alle Preise auf einer Liste aufzuführen, und die Preise ändern sich ständig aufgrund der Materialkosten und der Menge. Und Sie können uns eine Liste aller benötigten Artikel geben; wir werden sorgfältig einzeln prüfen und Ihnen eine Spezifikations- und Preisliste geben.
F: Können Sie kundenspezifische Produkte und kundenspezifische Verpackungen herstellen?
A: Ja. Wir haben zuvor viele kundenspezifische Produkte für unsere Kunden hergestellt (hauptsächlich Kabelbäume). Bezüglich kundenspezifischer Verpackungen gibt es kein Problem; wir können Ihr Logo oder andere Informationen auf die Verpackung drucken. Es ist nur zu beachten, dass dies zusätzliche Kosten verursacht.
F: Welche Zertifikate haben Sie?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 usw.
