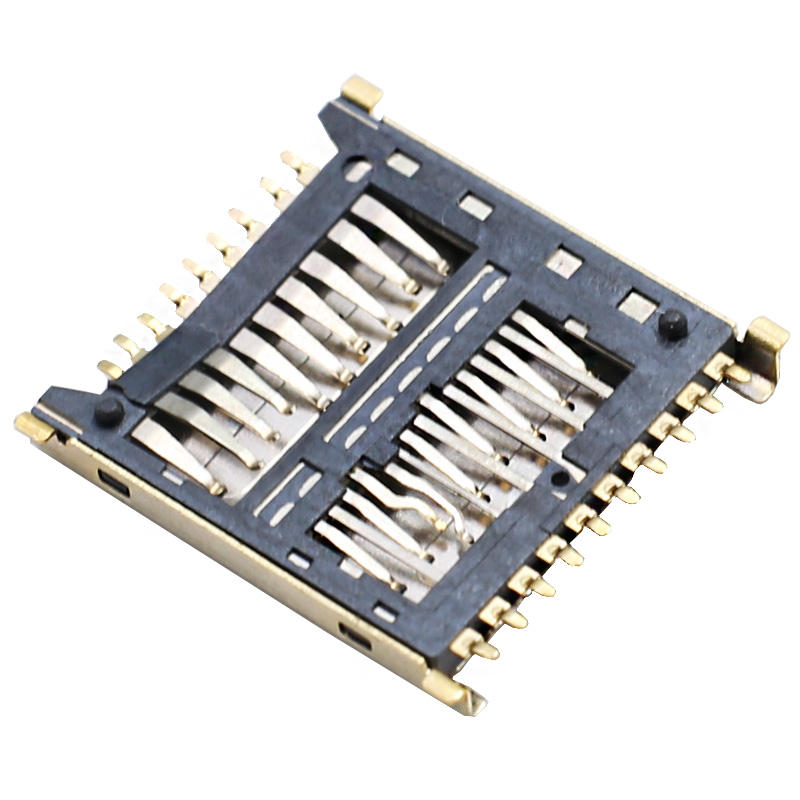

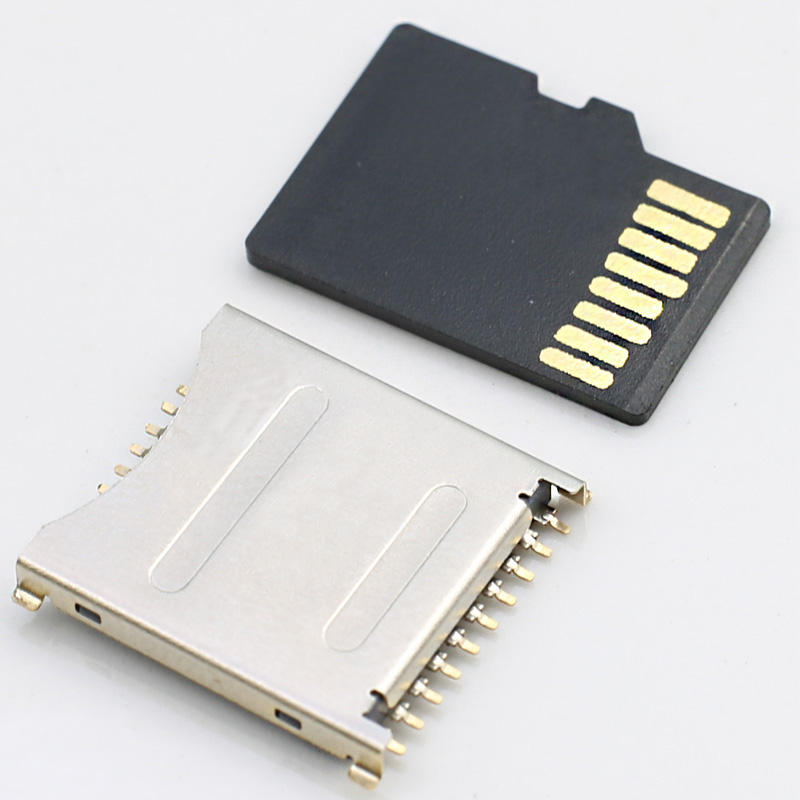

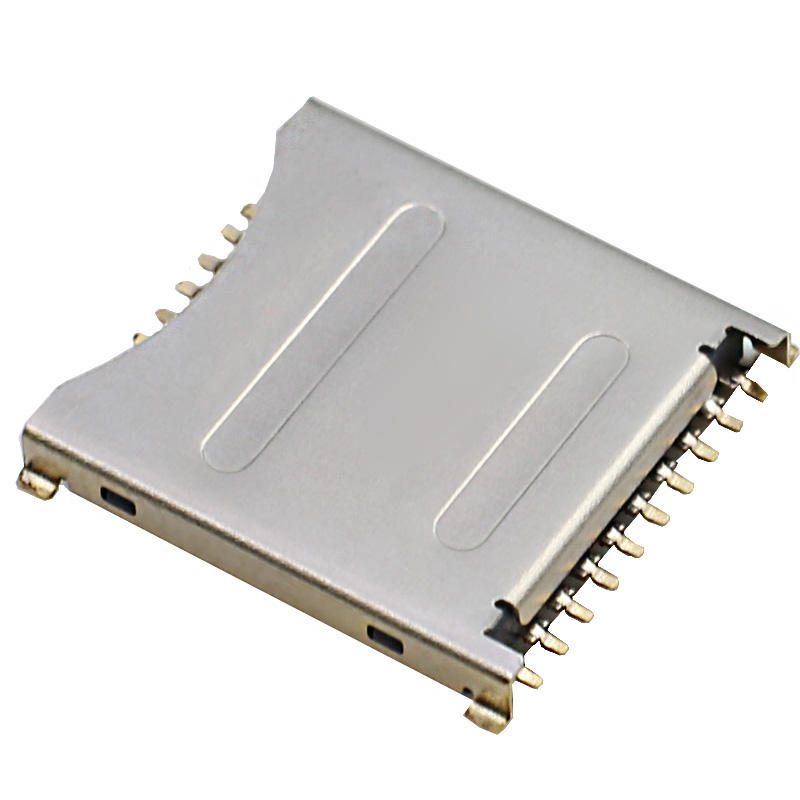

19-Pin 3-in-1 Micro SD / UHS-II / UFS Kartenanschluss. SMT 1,6 mm Höhe. Edelstahlschalen.

Ausgesucht

✅ 19-Pin 3-in-1-Combo-Socket: unterstützt UFS / UHS-II Micro SD / rückwärtskompatible UHS-I Micro SD in einem einzigen Fussabdruck

✅ Ultra-niedrige Stapelhöhe von 1,6 mm SMT-Oberflächenaufbau für schlankes Geräteshügel

✅ Edelstahlschild für EMI-Unterdrückung und mechanische Verformungsbekämpfung

✅ Goldnickelplattierte Kontakte, stabile Hochgeschwindigkeitssignalintegrität für UHS-II bis zu 312 MB/s

✅ Eingebettete PCB-Rückhalteknarren, die beim Rückflusslöten schwimmen

✅ RoHS-konform, mit niedrigem Halogenanteil; Verpackung mit Klebeband für die SMT-Produktion in großen Mengen

✅ Druck-Push-Auswurfmechanismus mit integriertem Kartenerkennungsschalter

Technische Spezifikation

Allgemeine mechanische Parameter

Material- und elektrische Eigenschaften

Umwelt- und Lötrichtlinien

Produktmerkmale

• All-in-one 19-Pin-Konstruktion: Akzeptiert UFS-Karte, UHS-II Micro SD, rückwärtskompatibel mit UHS-I Micro SD
• Schub-Schub-Auswurf: Ein-Schub-Sperre / Ein-Schub-Auswurf, ohne Scharnierschutz
• Oberflächenbefestigungseinrichtung für SMT; eingebaute doppelte Rückhalteknarren zur Verhinderung von Komponentenverschiebungen beim Rückfluss
• Schlanke 1,6 mm Gesamtstapelhöhe, optimiert für die Verpackung dünner Produkte
• Schutzhülle aus Edelstahl: EMI-Schutz, mechanischer Schutz gegen Verdrehung und Abfall
• Hochtemperatur-LCP UL94V-0 Gehäuse, entspricht dem Standard-JEDEC-Rückflussprofil
• Kontaktstrahl aus Kupferlegierung mit Gold-Nickel-Matching-Plattierung; mit Zinn beschichtete SMT-Endgeräte für eine gute Schweißfähigkeit
• Ein Hardware-Kartendetektionsschalter für das Kartenpräsenzsignal
• Verpackungen mit Tonband und Rollen für automatisierte SMT-Montagelinien

Produktvorteile

1. Mehrstandardsupport für eine Steckdose: Ersetzen Sie zwei diskrete Steckdosen (UFS + Micro SD), schrumpfen PCB-Fussabdruck, niedrigere BOM-Kosten & Layout-Belastung.
2. 1.6 mm sehr niedriges Profil: Passt zu schlanken tragbaren Geräten, bei denen die Höhenfreiheit streng begrenzt ist.
3. Eingebettete EMI-Rostfreie Hülle: Unterdrückt Hochgeschwindigkeitssignalstörungen und verbessert die Integrität des UHS-II-Signals für Hochgeschwindigkeitslesen und Schreiben.
4. Zuverlässige SMT-Fertigbarkeit: Festhalteklammern verhindern das Schwimmen/Absetzen während des Rückflusses; Rollenverpackung kompatibel mit Hochgeschwindigkeits-Pick-and-Place.
5. Hardware-Kartenerkennungsschalter: Bietet Echtzeit-Ein-/Entfernungssignal, reduziert den Energieverbrauch und die Komplexität der Firmware.
6. Breiter industrieller Temperaturbereich -40°C bis +85°C: Geeignet für Verbraucher- und Outdoor-/Industrieprojekte.
7. Rückwärtsverträglichkeit: Funktioniert mit älteren UHS-I-Micro-SD-Karten, vermeidet das Kompatibilitätsrisiko für Endprodukte.

Unser Dienst

2. ausreichende Produktionskapazität---Löschen Sie die Probleme großer Aufträge für Sie.
3Professionelle Anpassung...- einen One-Stop-Service für Steckverbinder anbieten
4- Probleme lösen...Alle Produktionsprobleme werden wir vor dem Versand für Sie lösen.
5Schnelle Lieferung...-Bereitstellung mehrerer Lieferlösungen zur Einsparung von Logistikkosten

Anwendungsbereiche

• Handgeräte für die industrielle Nutzung, mit einer Leistung von mehr als 50 W
• IoT-Edge-Gateways, intelligente eingebettete Steuerungshardware
• mit einer Breite von nicht mehr als 20 mm
• Drohnen, tragbare Prüf- und Messgeräte
• Medizinische tragbare Geräte, tragbare Diagnosegeräte
• Smart Retail POS, tragbare Scanner
• Kompaktes intelligentes Gerät, für das ein mehrformatiger, abnehmbarer Speicher erforderlich ist
