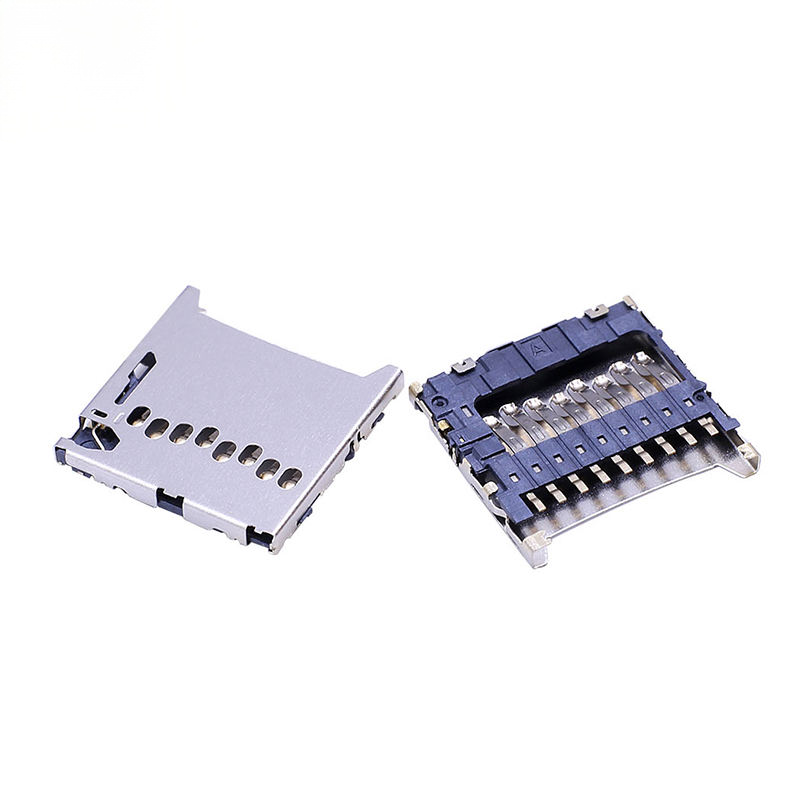

TF-Karte 8P mit CD-Pin H1.3 Edelstahl Micro-SD-Kartenhalter USB-Elektronikstecker für PCB-Anwendungen

Hervorhebung

Ultraflache Stapelhöhe von 1,3 mm, SMT-Oberflächenmontage, 8 Signalpins + dedizierter CD (Card Detect)-Schaltpin

SUS-Edelstahl-Abschirmgehäuse, Anti-EMI-Interferenz, robust gegen Vibrationen und Stöße

1,10 mm Kontaktabstand, unterstützt UHS-I Micro-SD / TF-Hochgeschwindigkeits-Datenkommunikation

Integrierte PCB-Halteschenkel zur Vermeidung von Bauteilversatz während des Reflow-Lötens

Phosphorbronze-Kontakte mit Gold-Nickel-Beschichtung, mindestens 5000 Steckzyklen Lebensdauer

RoHS, Low-Halogen-konform; geprägte Tape-on-Reel-Verpackung für Hochgeschwindigkeits-SMT-Montage

Hardware-Level-Karten-Erkennungssignal, realisiert Hot-Plug-Statuserkennung ohne zusätzliche Peripherieschaltung

Technische Spezifikationen

Allgemeine mechanische Parameter

Material- und elektrische Eigenschaften

Umwelt- und Lötrichtlinien

Produktmerkmale

• Ultraflaches H1.3 mm Profil, spart vertikalen Gehäuseabstand für schlankes Gerätedesign
• Unabhängiger mechanischer CD (Card Detect)-Schaltpin, Hardware-Trigger zur Erkennung der Kartenpräsenz
• 8 Signalkontakte, 1,10 mm Abstand, frontseitiges Einstecken von Micro-SD / TF-Karten
• SMT-Anschluss mit doppelten PCB-Halteschenkeln, Anti-Floating während des Reflow-Lötens
• SUS-Edelstahl-Abschirmgehäuse, unterdrückt EMI-Rauschen für stabile SD-Bus-Signale
• Hochtemperatur-LCP UL94V-0-Gehäuse, kompatibel mit Standard-SMT-Reflow-Profil
• Phosphorbronze-Kontaktbasis, Gold-Nickel-Steckbeschichtung; zinnbeschichtete PCB-Anschlüsse für hervorragende Lötbarkeit
• Geprägte Band-und-Rollen-Verpackung für automatische Pick-and-Place-Montage
• Push-Pull-Betrieb, kein Push-Push-Auto-Eject-Feder-Mechanismus, weniger mechanische Fehlerquellen

Produktvorteile

1. 1,3 mm ultraflache Stapelhöhe: Perfekt für schlanke Hardware, bei der Standardbuchsen von 1,45 mm / 1,8 mm die Höhenbeschränkungsanforderungen nicht erfüllen können.
2. Hardware-CD-Erkennungspin: Echtzeit-Signal-Ausgabe für Karteneinstecken/Entfernen, reduziert die Software-Polling-Last für MCU, vereinfacht die Hot-Plug-Logikentwicklung.
3. SUS-Abschirmgehäuse: Unterdrückt EMI-Störungen, garantiert stabile UHS-I-Hochgeschwindigkeits-SD-Lese-/Schreib-Leistung in einer verrauschten elektromagnetischen Umgebung.
4. Retention-Claw-SMT-Design: Verhindert effektiv Bauteilverschiebung/Floating während des Reflow-Lötens, geringere Montagefehlerrate für die Massenproduktion.
5. Zuverlässige Push-Pull-Struktur: Weniger federbedingte Ausfallrisiken im Vergleich zum Push-Push-Selbstauswurf-Typ, geeignet für vibrationsbelastete Industrie- und Außengeräte.
6. Breiter industrieller Temperaturbereich: -40~+85°C Betriebsbereich, unterstützt Outdoor-IoT- und tragbare industrielle Terminal-Anwendungsszenarien.

Unser Service

2. Ausreichende Produktionskapazität---lösen Sie die Probleme großer Bestellungen für Sie
3. Professionelle Anpassung---bieten Sie einen One-Stop-Service für Steckverbinder
4. Probleme lösen---Alle Produktionsprobleme lösen wir vor dem Versand für Sie
5. Schnelle Lieferung---Bieten Sie mehrere Lieferlösungen zur Einsparung von Logistikkosten

Anwendungsindustrien

• IoT-Gateways, Smart-Sensor-Module, Edge-Embedded-Controller
• Tragbare Test- und Messinstrumente, Handheld-Industrie-Terminals
• Überwachungskameras, kleine NVR-Peripheriespeichergeräte
• Smart-Home-Geräte, Mini-Set-Top-Boxen
• Drohnenzubehör, tragbare medizinische Geräte
• Handheld-POS, Handheld-Datenerfassungsgeräte
