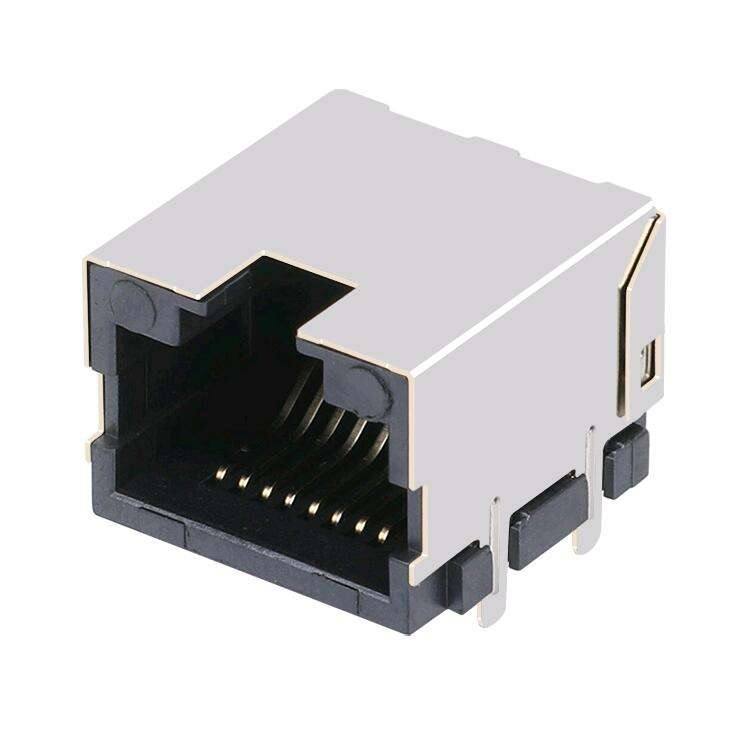

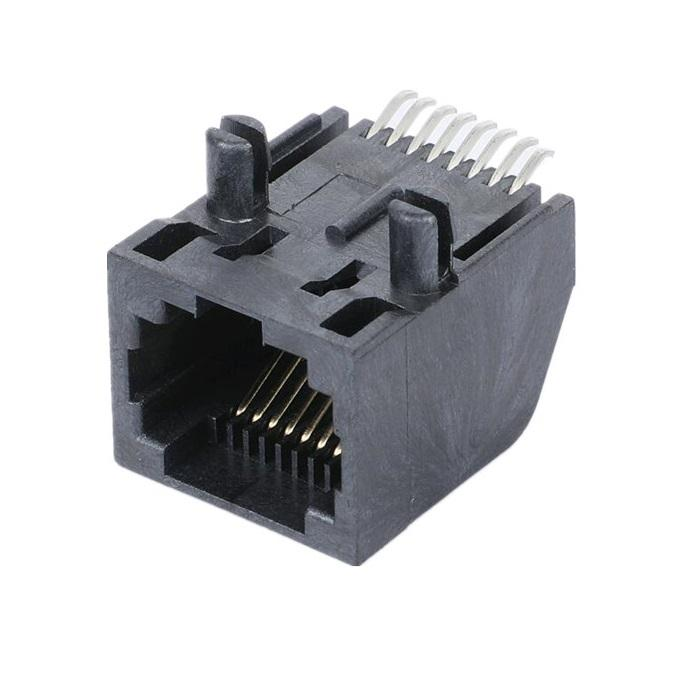

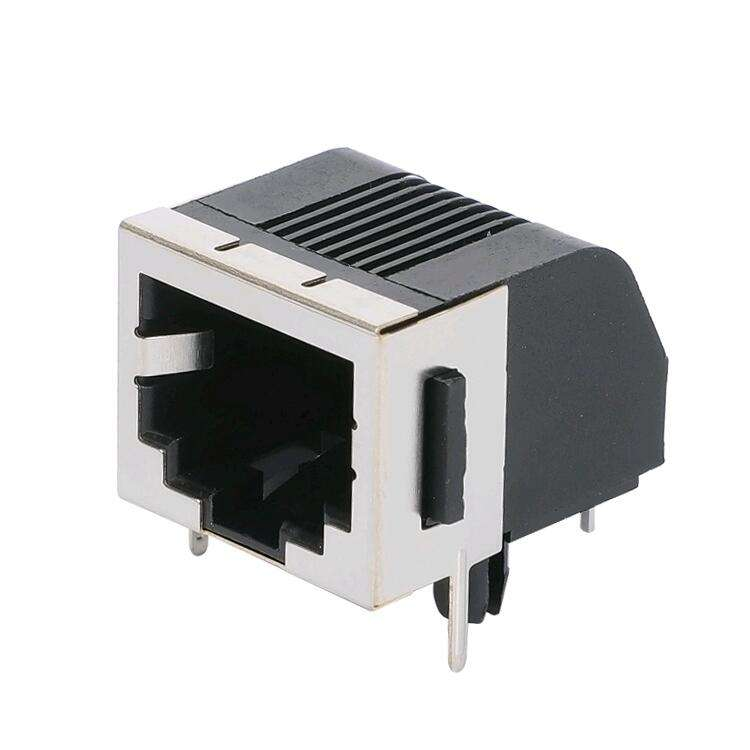

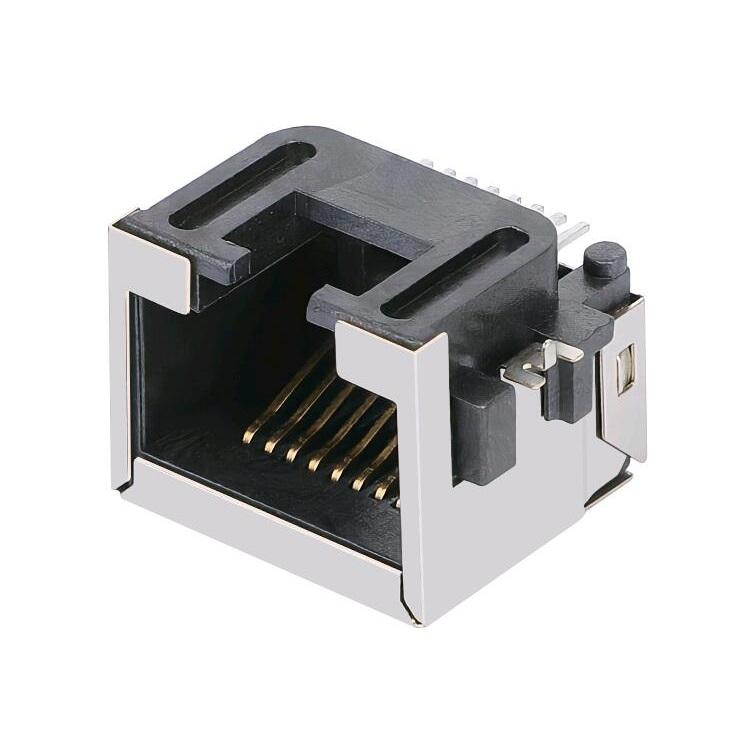

Gerade Winkel Telefonanschluss ohne Schutz 8P8C SMD RJ45 Modulanschluss
Beschreibung
| Artikel |
Parameter |
| Typ des Steckers |
RJ45 Modular Jack (weiblich) |
| Portkonfiguration |
1‐Hafen, 1 × 1 |
| Positionen / Kontakte |
8P8C, voll beladen |
| Berg-Stil |
SMD / Oberflächenanbautechnik |
| PCB-Orientierung |
Rechtswinkel (90°, seitlicher Einstieg) |
| Schirmung |
mit einer Breite von nicht mehr als 50 mm |
| Leistungskategorie |
Kategorie 3 (Stimmsignal und Niedriggeschwindigkeitssignal) |
| Schließrichtung |
Standardaufschließung |
| LED-Zustand |
Keine |
| Kontaktmaterial |
Phosphor Bronze |
| Kontaktplattierung |
Paarenbereich: Gold über Nickel; Schweißschwanz: Zinn |
| Das Aufspüren von Pegs |
Ja (für die SMT-Ausrichtung) |
| Wohnmaterial |
Hochtemperatur-Thermoplast, UL94V-0 |
| Maximaler Strom |
1.5 A |
| Nennspannung |
150 V Wechselstrom |
| Kontaktwiderstand |
≤ 20 mΩ |
| Widerstand gegen Isolierung |
≥ 500 MΩ |
| Haltbarkeit (Paarzyklus) |
Mindestens 750 Zyklen |
| Betriebstemperatur |
-40 °C bis +85 °C |
| Einhaltung der Vorschriften |
RoHS, REACH |
| Verpackung |
Massenverpackung auf einem Tablett |
Ohne Metallschildgehäuse senkt dieser Steckverbinder die Gesamtkosten für die BOM bei gleichzeitiger Aufrechterhaltung der Standardinteroperabilität RJ45.Lösung der häufigen Abweichungsrisiken bei der Platzierung von SMD-Jack auf Massenproduktionslinien. Keine LED-Anzeige; der kompakte, niedrige Fußabdruck maximiert wertvolle PCB-Immobilien für dicht gepackte Plattenlayouts.
Hauptmerkmale und Unterscheidungsmerkmale
- Einrichtung der SMD mit rechtswinkligem Seiteneingang.
- Ungeschützte Bauten.
- 8P8C Volllastkontakte.
- SMT-Location-Pigs.
- Hochtemperaturgehäuse aus Thermoplast UL94V-0.
- mit einer Breite von mehr als 20 mm, jedoch nicht mehr als 30 mm.
- Keine LED / keine Metallhülle: Vereinfacht PCB-Routing, spart Plattenplatz, reduziert die Teilzahl
- RoHS- und REACH-konform: Erfüllt die weltweiten Anforderungen an die Umweltschutzvorkehrungen für exportierende Elektronikprodukte
Typische Anwendungsfälle
Für Projekte, bei denen eine Sprachverbindung der Kategorie 3 oder ein Signalanschluss mit geringer Geschwindigkeit erforderlich ist, ist die EMI-Umgebung mild, und die Kosteneffizienz und die Massenfertigbarkeit von SMT stehen im Vordergrund:
- Geräte für Sprachkommunikation, Telefonterminalplatten
- Industrielle Steuerungsmodule, Schnittstellenplatten für serielle Signale
- Smart Home- und kommerzielle Geräte, Zugangskontrollgeräte
- POS-Terminals, Bürogeräte
- Test- und Messhilfeoberflächen
- Kostenoptimierte IoT-Geräte mit physischer RJ45-Portanforderung
