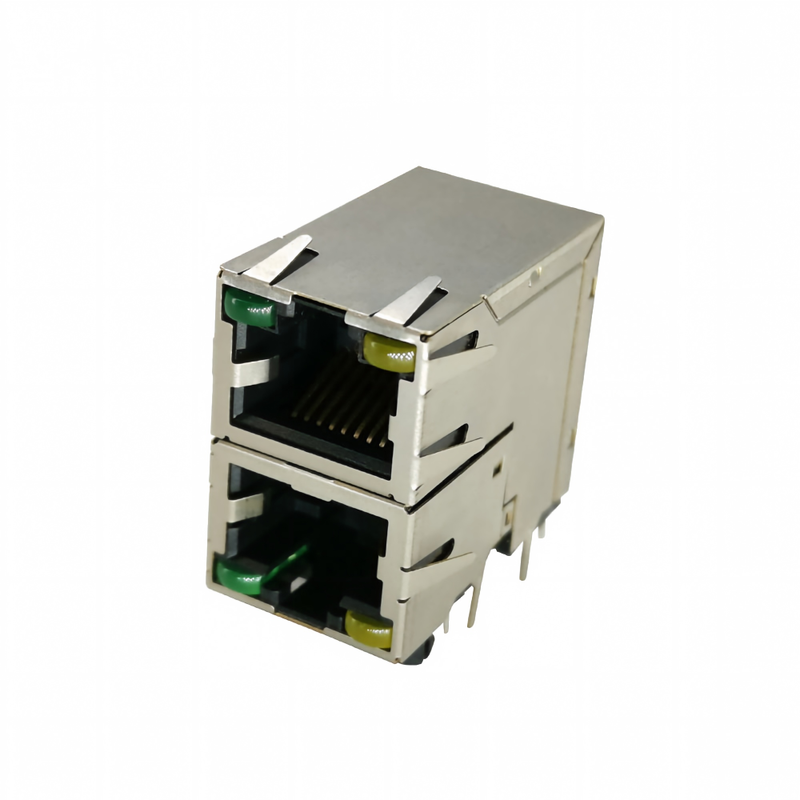

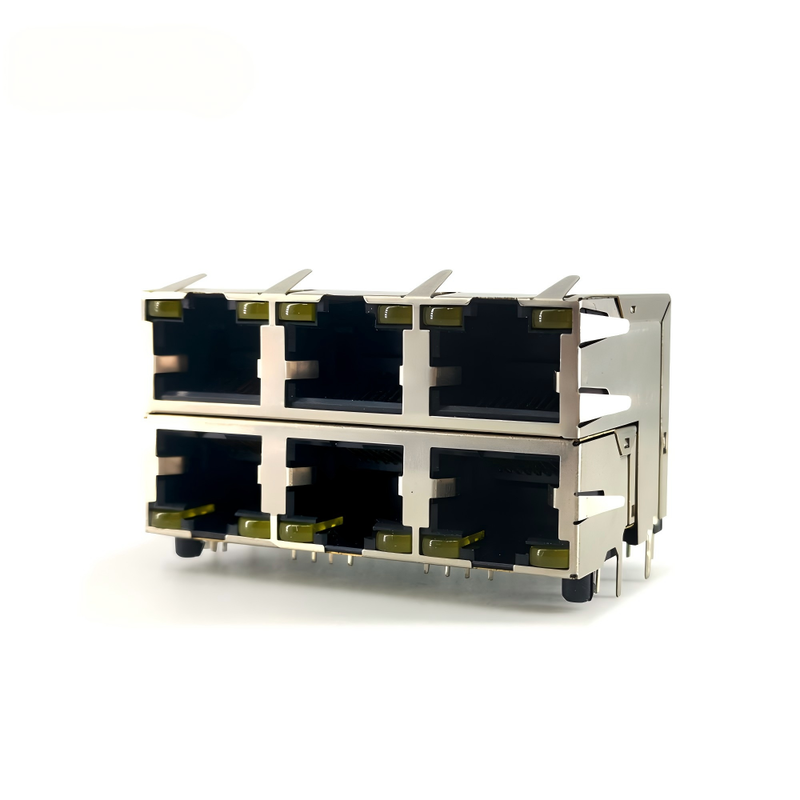

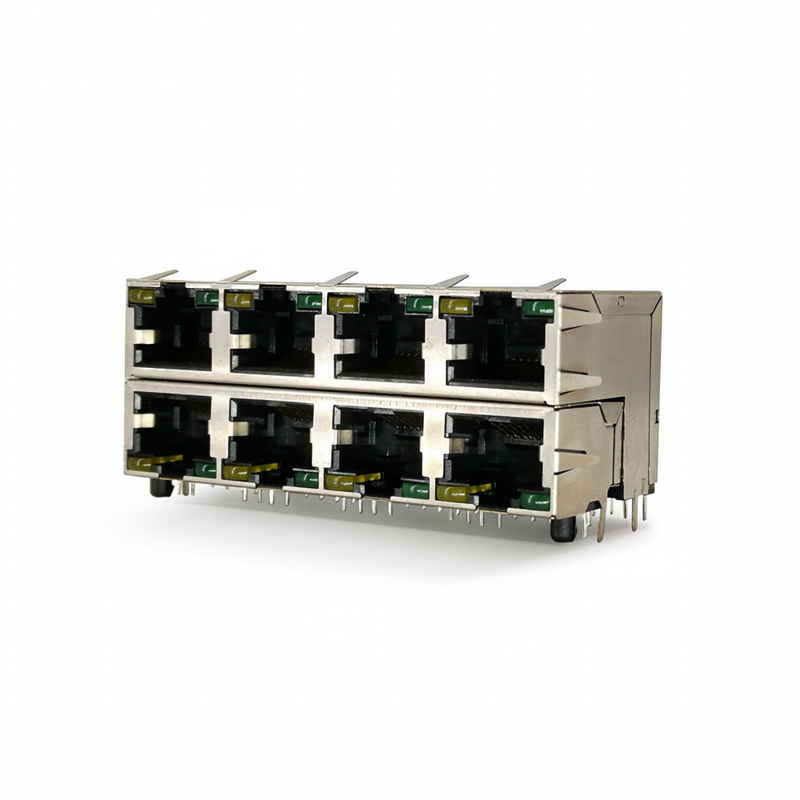

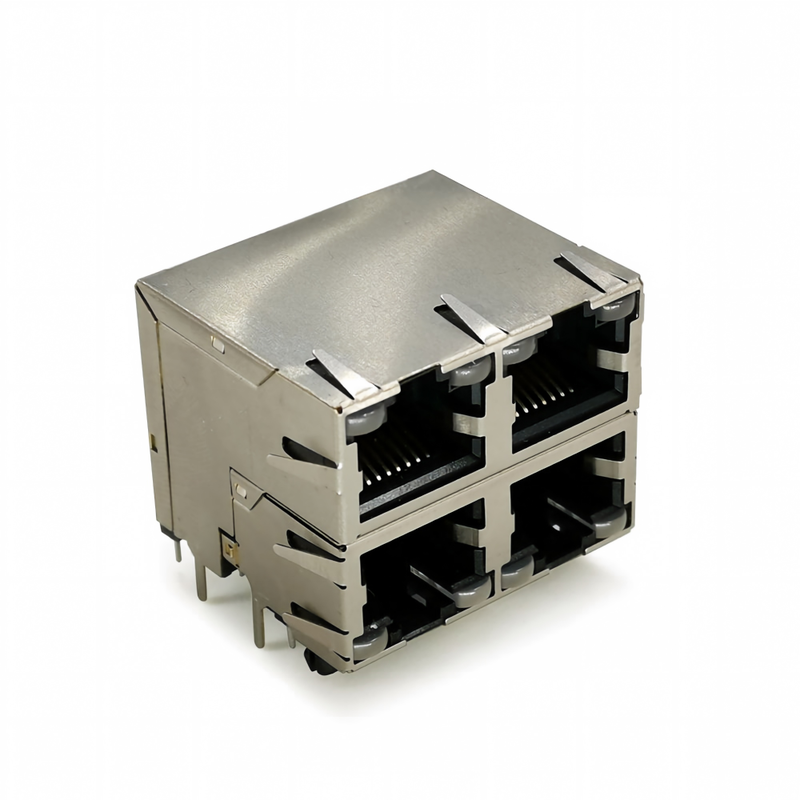

Doppelschichtiger 2×8 (16-Port) RJ45-Modular-Jack mit zwei LEDs, Metallabschirmung und Phosphor-Bronze-Kontakten – gestapelter 8P8C-Buchsen-Leiterplatten-Durchgangsstecker für Gigabit-Switch/Router/NIC
Produktbeschreibung
|
Parameter
|
Spezifikation
|
|
Steckertyp
|
Modularer Jack 8P8C (RJ45), weiblich
|
|
Konfiguration
|
2×8 gestapelt (Doppelschicht), 16 Ports
|
|
Positionen / Geladen
|
8 Positionen, 8 Kontakte pro Port
|
|
Montage
|
Durchgangsloch, rechtwinklig (seitlicher Eingang 90°)
|
|
Pitch (TH-Pins)
|
2,54 mm Reihe × 1,27 mm Spalte (Standard-RJ45-Leiterplattenmuster)
|
|
Gehäusematerial
|
Glasgefülltes PBT / PA46 / PA66, schwarz, UL 94 V-0
|
|
Schildmaterial
|
Messing (Kupferlegierung) 0,20–0,25 mm, vernickelt oder verzinnt
|
|
Kontaktmaterial
|
Phosphorbronze Ø0,45–0,46 mm rund / 0,35 mm flach
|
|
Kontaktbeschichtung
|
Selektives Gold bei der Paarung (Blitz – 50 µ"), Zinn am Ende
|
|
LED
|
Pro Port 2× (z. B. Green Link + Yellow ACT); optionale Farben
|
|
EMI
|
Geschirmtes Gehäuse + obere/seitliche Federfinger + PCB-Erdungslaschen
|
|
Aktuelle Bewertung
|
1,5 A pro Kontakt
|
|
Nennspannung
|
125 VAC RMS
|
|
Kontaktwiderstand
|
≤ 30 mΩ
|
|
Isolationswiderstand
|
≥ 500 MΩ bei 500 VDC
|
|
Dielektrische Beständigkeit
|
1000 VAC RMS, 60 s
|
|
Paarungskraft
|
≤ 2,2 kgf (8-Kontakt-Stecker)
|
|
Retention (Stecker-Buchse)
|
≥ 7,7 kgf
|
|
Haltbarkeit
|
750 Zyklen (min)
|
|
Katzenbewertung
|
Cat5 / Cat5e / Cat6 (nicht integrierte Magnetversion)
|
|
PoE-Unterstützung
|
Ja (IEEE 802.3af/at/bt, bei Kopplung mit externem Mag oder PoE-Buchse)
|
|
Betriebstemp.
|
-40 °C bis +85 °C (Industrie -20~+70 Option)
|
|
Konform
|
FCC Teil 68, IEC 60603, RoHS 2.0, REACH
|
|
Querverweis.
|
TE 6368296-1 / 6116317-6; Connray 59BSE-2×8; Wayconn MJIB-88280XX; Pranelectronics JP-28-LED
|
|
Abmessungen (ref)
|
L 28,2 × B 115,07 × H 25,30 mm (Wayconn-Klasse)
|
|
MOQ/Vorlaufzeit
|
500 Stück / 5–7 Tage Probe, 3–4 W Masse
|
Der Double Layer 2×8 RJ45 Modular Jack integriert sechzehn 8P8C-Buchsenanschlüsse in einer gestapelten Gruppenbaugruppe: schwarzes UL94 V-0 PBT-Gehäuse, Messing-Abschirmgehäuse mit EMI-Fingern, rechtwinklige Durchgangskontakte aus Phosphorbronze und ein Dual-LED-Lichtleiter-Array pro Anschluss (Link + Aktivität). Es handelt sich um eine nichtmagnetische (diskrete) RJ45-Buchse – das bedeutet, dass kein integrierter Transformator vorhanden ist. Sie koppeln es mit diskreten Magneten oder einem PoE-PHY-Frontend, genau so sind TE 6368296-1 / Connray 59BSE / Wayconn MJIB-88280XX spezifiziert.
Der gestapelte 2×8-Formfaktor ist der leistungsstarke Frontplattenblock für 16-Port- und 48-Port-Gigabit-Switches (3×2×8), der im Vergleich zur linearen 1×8-Gangschaltung Platinenlänge einspart und Pick-and-Place auf eine einzige Komponente beschränkt.
Anwendung
Ethernet-Switches – 16-Port-Gigabit-Access-Switch (1× 2×8), 48-Port ToR (3× 2×8 + 4× SFP+)
Router/Gateways – 16 LAN-Ports, SMB-Router, xDSL/Kabel-CPE
Netzwerk-NIC/PCIe-Karte – Quad/16-Port-1G-Überwachungs-NIC
Industrieller DIN-Schienenschalter – 16-Port-Unmanaged-Switch für die Fabrikhalle (Wide-Temp-Build)
PoE-Midspan-/Injektor-Panel– gepaart mit diskreten PoE-Magneten, 802.3at/bt
Geldautomat/POS/Verkauf – Kabelgebundener Backhaul mit mehreren Ports
Test- und Mess-/Protokollanalysator– 16-Port-Tap-Chassis
Ethernet-Hub für Medizin/Labor – Die abgeschirmte diskrete Buchse vermeidet die magnetische Sättigung bei empfindlichen analogen Geräten
Netzwerkprodukt: NIC, Hub, SWITCH, Router, Bridge, Work,
Station: PC/SYSTEM, Drucker, Server, NB, I-CABLE-MODEM, XDSL-ANWENDUNG, SET-TOP-BOX.
Unser Vorteil
1. Professioneller Steckverbinderhersteller, eine Vielzahl von Stilen zur Auswahl; Wir sind Fabrik-Direktvertrieb, nicht nur Qualitätssicherung, sondern auch erschwinglich.
2. Wir können Ihnen kostenlose Muster zum Testen und anschließenden Kauf zur Verfügung stellen.
3. Wenn das Produkt nicht Ihren Wünschen entspricht, kontaktieren Sie uns bitte direkt und geben Sie die Produktspezifikationen an, die Sie benötigen.
4. Große Produktionswerkstatt, schnelle Lieferung, sofortige Lieferung vor Ort, kein Grund zur Sorge um die Lieferung.
5. Eins-zu-eins-Kundendienst. Bei Fragen können Sie sich gerne an uns wenden.
Anpassungsoptionen
LED: Keine / 1-LED / 2-LED (GY/GG/RG/RY)
Abschirmungsoberfläche: Ni-beschichtet / Sn-beschichtet / Cu blank
Kontaktgold: Flash / 3µ" / 15µ" / 30µ" / 50µ"
Schwanz: TH-Lot 3,05 mm / 2,54 mm / Presspassung
Magnetik: Keine (diskret) / mit integriertem 10/100 Mag / Gigabit MagJack (PoE+)
Gehäuse: PBT schwarz (Standard) / PA46 / PA9T / kundenspezifische Farbe
Erdung: Nur PCB-Erdungslaschen / + Panel-EMI-Dichtung
Benutzerdefinierter Prozess
Anforderungserfassung → 2. Technische Bewertung und Angebot → 3. Überprüfung und Bestätigung der 3D-Zeichnung → 4. Form/Werkzeug und Prototyp → 5. Mustertest (SI/EMI/LED) und Genehmigung → 6. Massenproduktion → 7. Abschließende Qualitätskontrolle und Versand
FAQ
F: Sind Sie ein Handelsunternehmen oder eine Fabrik?
A: Wir sind eine Fabrik mit 15 Jahren Erfahrung in der Herstellung von Steckverbindern. Fast alle unsere Produkte werden von uns selbst hergestellt.
F: Wann kann ich ein Angebot erhalten?
A: Nachdem Sie die von Ihnen benötigten Produkte bestätigt haben, unterbreiten wir Ihnen ein Angebot.
F: Akzeptieren Sie Anpassungen?
A: Ja, wir können kundenspezifische Anpassungen akzeptieren, sofern diese in unserem Geschäftsumfang liegen. Sie müssen uns jedoch Ihre Bedarfsmenge mitteilen.
