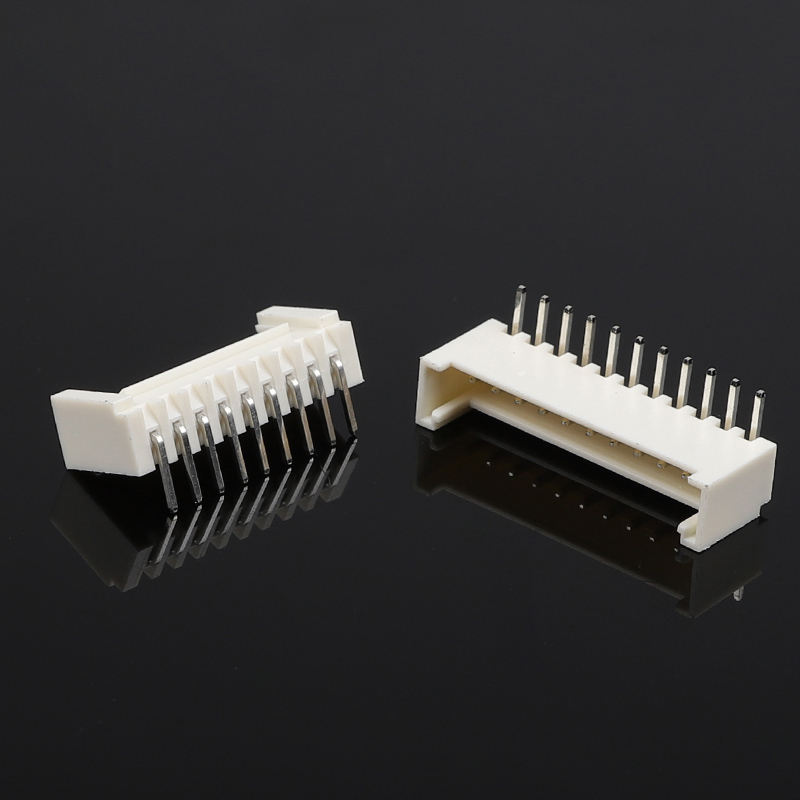

Drahtplattenanschluss 90 Grad Horizontale Buckel Biege Pin 2,0 mm Pitch Weibliche Steckdose Nylon Gehäuse
Beschreibung des Produkts
| Artikel |
Spezifikation |
| Art der Ware |
Female Wire-to-Board Gehäuse, 90° Horizontale Biege-Pin, Schnalle |
| Schwingung |
2.0 mm |
| Montageart |
DIP durch Loch, rechter Winkel / horizontal |
| Verfügbare Positionen |
2- 16 Positionen (Standard), kundenspezifische Positionen verhandelbar |
| Wohnmaterial |
Naylon PA66, UL94‐V‐0 Flammschutzmittel |
| Endmaterial |
Messing / Phosphor-Bronze |
| Standardplattierung |
Zinnplattiert; Goldplattierung optional |
| Nennstrom |
3 A AC/DC (pro Schaltkreis) |
| Nennspannung |
250 V Wechselstrom und Gleichstrom |
| Kontaktwiderstand |
≤ 20 mΩ (anfänglich) |
| Widerstand gegen Isolierung |
≥ 1000 MΩ |
| Widerstand gegen Spannung |
1000 V Wechselstrom / 1 min |
| Betriebstemperaturbereich |
-25 °C bis +85 °C |
| Paarungszyklen |
≥ 500 Zyklen |
| Kompatibles Drahtmessgerät |
AWG #24-#28 Strangdraht |
| Einhaltung der Vorschriften |
RoHS, REACH |
| Entsprechende Teile |
Ausgerichtet für die Verwendung in Kraftfahrzeugen, mit einer Leistung von mehr als 1000 W |
Diese 2,0 mm große, 90° rechtwinklige, horizontale, aus Draht in Brett bestehende weibliche Gehäuse besteht aus einem durchlöchrigen, gebogenen DIP-Pin-Anschluss mit integrierter Positivschnalle,für die Zuverlässige Signal- und Leer-zu-PCB-Verbindung in platzengeschränkten elektronischen Baugruppen ausgelegtDie eingebaute Sperrschnalle bietet eine feste Verbindungshilfe gegen Vibrationen und versehentliches Ausziehen und beseitigt so die bei nicht verschlossenen Alternativen üblichen Risiken für intermittierende Verbindungen.aus hochwertigem Nylon (PA66) geformt, unterstützt dieses Behältergehäuse den Wellenlöseprozess, eine stabile elektrische Leistung und eine lange Lebensdauer für Massenproduktionselektronik.Erhältlich in mehreren Pinzahlen für ein flexibles PCB-Layout, dient es als kostengünstiger Ersatz für die gängigen 2,0 mm-Schloss-Draht-zu-Board-Serie.
- 90° Horizontale Biege-Pin-DIP-Struktur: Die horizontale Seiteneinschließung spart die vertikale PCB-Freiheit, ideal für eine kompakte Gehäuseanordnung; durchlöchend gebogene Stiftgestaltung bietet eine starke mechanische Lötverankerung,bessere Stoßbeständigkeit als bei SMT-Versionen für schwingungsempfindliche Geräte.
- Positiv verriegelte Schnalle: Hörbarer taktiler Klick bei vollständigem Paarung; verhindert versehentliche Trennungen während des Transports, der Montage oder des Betriebs der Ausrüstung; verhindert Signalverlust durch lose Paarung.Polarisiertes Gehäuse verhindert die Rückschichtung zum Schutz von PCB-Schaltkreisen.
- Hochtemperaturgehäuse aus Nylon PA66: Flammschutz UL94-V-0, kompatibel mit Standardwellenlöten, stabile Abmessungen bei thermischem Zyklus, geringes Verformungsrisiko beim Produktionslöten.
- Gleichbleibende elektrische Leistung: Optimierte Kontaktgeometrie sorgt für einen geringen Kontaktwiderstand über wiederholte Paarungszyklen; strenge Rohstoff- und Prozessinspektionen reduzieren die Feldfehlerrate bei OEM-Projekten mit hohem Volumen.
- Breite Abdeckung und kundenspezifische Unterstützung: Standardpositionen 2P‐16P vorrätig; individuell angepasste Stiftzählungen, Endplattierungsmöglichkeiten (Zinn / selektiver Goldflash),Dienstleistungen zur individuellen Markierung und Abgleichung von Kabelbändern für projektspezifische Anforderungen.
- Vollständige Einhaltung: RoHS- und REACH-konform, erfüllt die weltweiten Anforderungen an die Einfuhr von Verbraucher- und Industrieelektronik; Prüfberichte und Zeichnungsdateien stehen auf Anfrage zur Validierung des Entwurfs zur Verfügung.
Für die interne Signal- und Niedrigleistungsinterkonnektion in mehreren Branchen geeignet:
- Verbraucherelektronik: Haushaltsgeräte, Smart-Home-Module, Display-Panels, Drucker und Scanner
- Industrielle Steuerung: Sensormodule, Steuerplatten, kleine Automatisierungsgeräte
- LED und Beleuchtung: LED-Treiberplatten, Innenbeleuchtungseinheiten
- Medizinische Geräte: Prüfgeräte, tragbare Medizinprodukte
- Automobil-Aftermarket: An Bord befindliche elektronische Hilfsgeräte
Häufig gestellte Fragen
1. F: Haben Sie einen Katalog? Können Sie mir den Katalog schicken, um alle Ihre Produkte zu überprüfen?
A: Ja, Sie können uns online kontaktieren oder eine E-Mail senden, um den Katalog zu erhalten.
2F: Ich kann das Produkt nicht in Ihrem Katalog finden.Logue, kannst du das Produkt für mich machen?
A: Unser Katalog zeigt die meisten unserer Produkte, aber nicht alle. Sagen Sie uns einfach, welches Produkt Sie benötigen und wie viele Sie wollen. Wenn wir es nicht haben, können wir auch eine neue Form entwerfen und herstellen, um es zu produzieren.Für Ihre Referenz, eine gewöhnliche Form zu machen, dauert etwa 35-45 Tage.
3F: Können Sie eine Probe liefern? Sind diese Proben kostenlos?
A: Ja, wir liefern 5 bis 10 Stück kostenlose Muster für die Prüfung.
4F: Was ist mit Ihrer Lieferzeit?
A: Bestandsgüter werden innerhalb von 1 Tag geliefert; kundenspezifische Waren werden innerhalb von 5-7 Tagen geliefert
5F: Wie kann ich meine Bestellung versenden?
A: Für kleine Pakete schicken Sie sie per Express, wie DHL, FedEx, UPS, TNT, EMS. Das ist Tür-zu-Tür-Service. Für große Pakete können wir sie per Luft oder See schicken. Wir verwenden Standard-Exportkartons.Wir sind verantwortlich für alle Schäden an Produkten, die während der Lieferung entstehen.
6. F: Welche Art der Zahlung akzeptieren Sie? Kann ich in RMB zahlen?
A: Wir akzeptieren T/T (überweisung), Western Union und PayPal. Bitte stellen Sie sicher, dass wir den gleichen Betrag wie die Rechnung erhalten können. Und Sie können in RMB bezahlen. Kein Problem.
7F: Wie wäre es mit der Qualitätskontrolle Ihres Unternehmens?
A: Wir halten uns streng an ISO9001, IQC, OQC, IPQC, QA, besetzen 10% unserer Qualitätabteilung.
8F: Ich brauche Ihre Preisliste für alle Ihre Produkte. Haben Sie eine Preisliste?
A: Wir haben keine Preisliste für alle unsere Produkte. Weil wir so viele Artikel haben, ist es unmöglich, alle ihre Preise auf einer Liste zu machen,und die Preise ändern sich ständig wegen der Materialkosten und der MengeUnd Sie können uns eine Liste aller Artikel geben, die Sie benötigen; Wir werden sorgfältig bestätigen, eine nach der anderen und geben Ihnen eine Spezifikation und Preisliste
9. F: Können Sie kundenspezifische Produkte und kundenspezifische Verpackungen herstellen?
A: Ja. Wir haben viele maßgeschneiderte
Bei der individuellen Verpackung gibt es kein Problem, denn wir setzen Ihr Logo oder andere Informationen auf die Verpackung.Ich muss nur darauf hinweisen, dass es zusätzliche Kosten hat..
10F: Welche Zertifikate haben Sie?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 usw.
