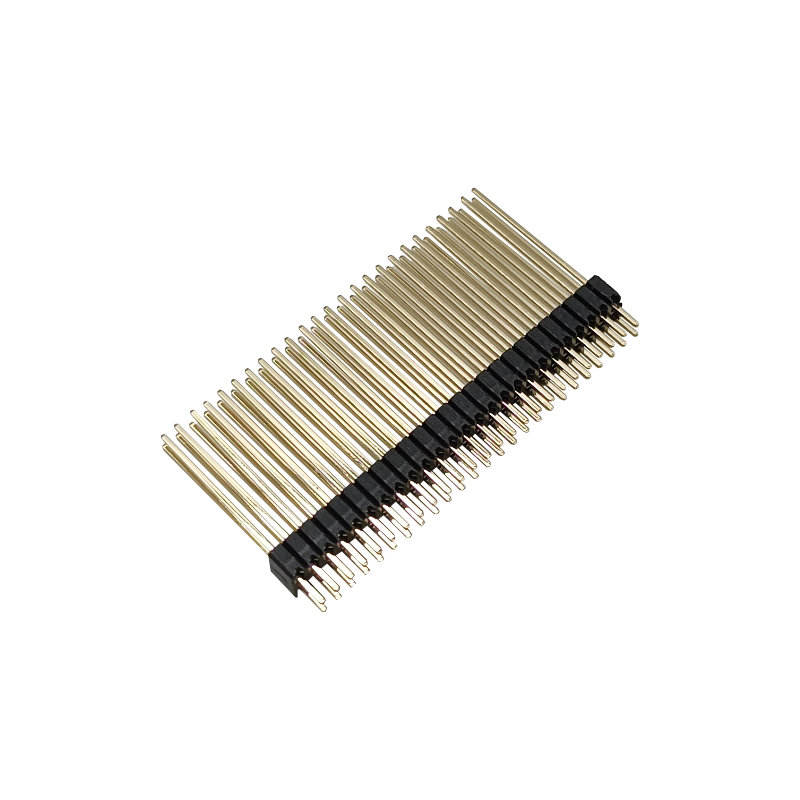

Neuer Nadelkontaktsitzverbinder 1,27 mm Verlängerte zweireihige Stiftleiste 2*25P Vollkupfer Umweltschutz Vergoldet Hersteller

Produktbeschreibung

Diese 1,27 mm Teilung 2×25P verlängerte Stiftleistenverbinder ist eine kompakte Stiftleiste für Leiterplatte-zu-Leiterplatte und Modul-zu-Leiterplatte-Verbindungen, bei denen Standard 2,54 mm Verbinder zu viel Platz auf der Leiterplatte beanspruchen könnten.

Mit einer 1,27 mm Teilung, 50 Kontakten in zwei Reihen, verlängerter Pin-Konfiguration, Kupferbasis-Kontakten und vergoldeten Kontaktflächen ist er für kompakte elektronische Baugruppen geeignet, die eine hohe Kontaktanzahl auf begrenztem Leiterplattenbereich erfordern.

Material & Konstruktion

Kupferlegierungskontakte

Der Verbinder verwendet Kupferlegierungskontakte, die die leitfähige Basis für die elektrische Verbindung von Leiterplatte zu Leiterplatte bieten. Der Steckbereich ist mit 0,25 μm Goldbeschichtung spezifiziert, während der Lötbereich eine 1,27 μm matte Zinnbeschichtung verwendet.

Thermoplastischer Isolator

Das Isoliergehäuse verwendet thermoplastisches Material mit einer UL94 V-0 Entflammbarkeitsklasse, wodurch die Komponente für Leiterplattenbaugruppen geeignet ist, bei denen Materialentflammbarkeitsanforderungen berücksichtigt werden müssen.

Technische Vorteile

1. Kompakte Leiterplatte-zu-Leiterplatte-Verbindung

Die 1,27 mm Teilung und die 2-reihige 10-Positionen-Konfiguration bieten eine kompakte Leiterplatte-zu-Leiterplatte-Schnittstelle für Anwendungen, bei denen der Platz auf der Leiterplatte begrenzt ist.

Dies macht den Verbinder besonders relevant für:

• Kompakte Steuerplatinen
• Eingebettete elektronische Module
• Industrielle Steuerplatinen
• Kommunikationsausrüstung
• Computer-Module
• Unterhaltungselektronik

2. SMT-kompatible Leiterplattenmontage

Das vertikale Surface-Mount-Design ist mit automatisierten SMT-Montageprozessen kompatibel. Der Hersteller gibt Dampfphasen- und IR-Reflow-Löten als unterstützte Lötverfahren an.

Für die Massenproduktion von Leiterplatten kann dies die Integration in einen bestehenden Surface-Mount-Produktionsprozess vereinfachen.

3. Definierte elektrische Leistung

Die veröffentlichte Spezifikation liefert messbare elektrische Parameter anstelle von allgemeinen Zuverlässigkeitsaussagen.

Wichtige Werte sind:

• 1A Strombelastbarkeit pro Kontakt
• 125VAC Spannungsfestigkeit
• maximal 20mΩ Anfangskontaktwiderstand
• maximal 50mΩ Kontaktwiderstand nach Test
• minimal 1.000MΩ Isolationswiderstand

Diese Werte liefern Ingenieuren konkrete Kriterien zur Bewertung der elektrischen Eignung bei der Auswahl des Verbinders.

4. Weiter Betriebstemperaturbereich

Der angegebene Betriebstemperaturbereich beträgt -55°C bis +125°C, wodurch dieser Verbinder für elektronische Geräte geeignet ist, die einen relativ breiten Betriebstemperaturbereich benötigen.

Die tatsächliche Eignung für ein bestimmtes Endprodukt sollte dennoch gegen die vollständigen Systemanforderungen an Wärme und Umwelt bewertet werden.

Schritt-für-Schritt-Anpassungsprozess

1. Anforderungserfassung → 2. Technische Bewertung & Angebot → 3. 3D-Zeichnungsprüfung & Bestätigung → 4. Werkzeugbau / Prototyp → 5. Musterprüfung (Kontaktwiderstand, Haltekraft, Reflow) & Freigabe → 6. Serienproduktion → 7. Endkontrolle & Versand.

Unser Service

Musterverfügbarkeit & Richtlinien

Muster werden unseren Kunden kostenlos auf Anfrage zugesandt, solange sie bereit sind, die Fracht zu bezahlen, oder wir können die Fracht für einige alte Kunden von unserer Seite aus bezahlen, oder der Kunde kann die Fracht im Voraus bezahlen, und wir können Muster auch mit unserem Kurier versenden.

Garantien/Gewährleistungen/Bedingungen

Wir bieten eine Produktqualitätsgarantie.
Eine schnelle Lieferung von 15 Tagen ist gewährleistet.
Zahlungsbedingungen beinhalten T/T, sind aber verhandelbar, wie z.B. L/C, PayPal, Western Union und mehr.

Kundendienst

Exzellenter Service wird über unser Netzwerk von Niederlassungen und die Hauptniederlassung angeboten.
Bitte kontaktieren Sie unsere Marketing-Vertriebsabteilung telefonisch oder per E-Mail, oder besuchen Sie uns, wenn es Ihnen passt.
Neben dem freundlichen Service bieten wir die wettbewerbsfähigsten Preise und flexible Terminplanung.

FAQ

F: Was ist Ihr MOQ?

A: Unser MOQ beträgt normalerweise 1000 Stück, aber wir akzeptieren kleine Bestellmengen zum Testen.

F: Kann ich Ihre Fabrik besuchen?

A: Willkommen, unsere Fabrik zu besuchen, und wir zeigen Ihnen unseren professionellen Produktionsprozess und hoffen auf eine langfristige Zusammenarbeit mit Ihnen.

F: Was ist Ihre Musterzeit? Was ist Ihre Lieferzeit?

A: 7 Tage für Muster und 15-20 Tage für die Massenproduktion. Es hängt von der Menge ab.

F: Wie inspiziere ich meine Waren?

A: Sie können die Fabrik besuchen, eine dritte Partei zur Inspektion beauftragen oder eine Bildinspektion durchführen.

F: Wie viel kostet der Versand in mein Land?

A: Die Fracht wird von der Spedition basierend auf Ihrem Bruttogewicht und CBM angegeben.

F: Woher weiß ich, ob meine Bestellung versendet wurde?

A: Die Sendungsverfolgungsnummer (DHL, UPS, FedEx, TNT, EMS usw.), der Luftfrachtbrief oder der Seefrachtbrief werden Ihnen zugesandt, sobald Ihre Waren versendet wurden. Wir verfolgen auch die Lieferung und halten Sie auf dem Laufenden. Der hilfreiche Kundendienst wird angeboten. Wir unterstützen, was Sie verkaufen.

F: Kann ich personalisierte/kundenspezifische Produkte herstellen?

 A: Sicher, senden Sie uns einfach Ihre Zeichnung oder Ihr Muster.
