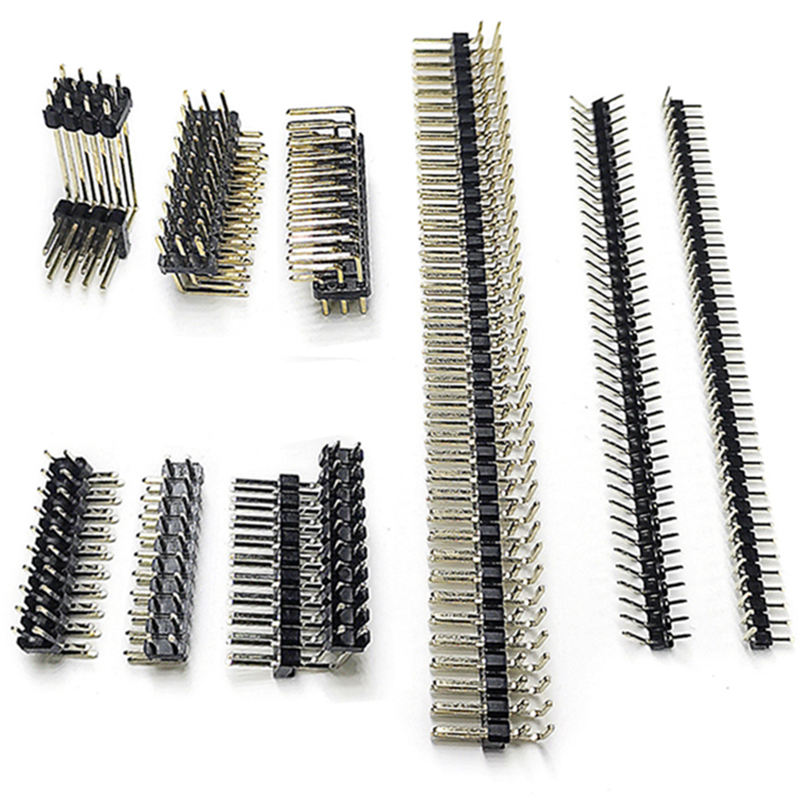

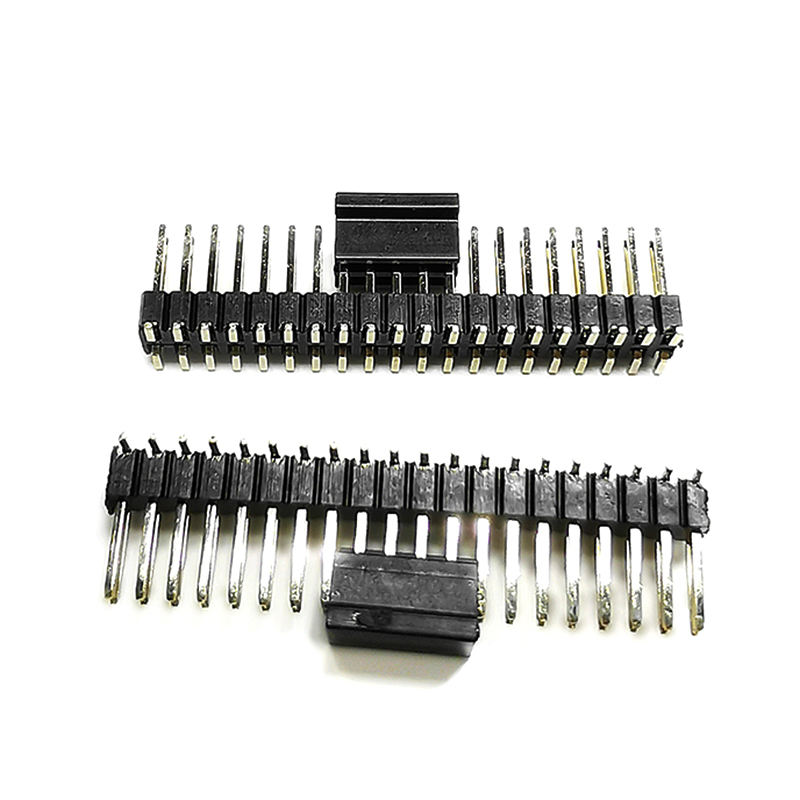

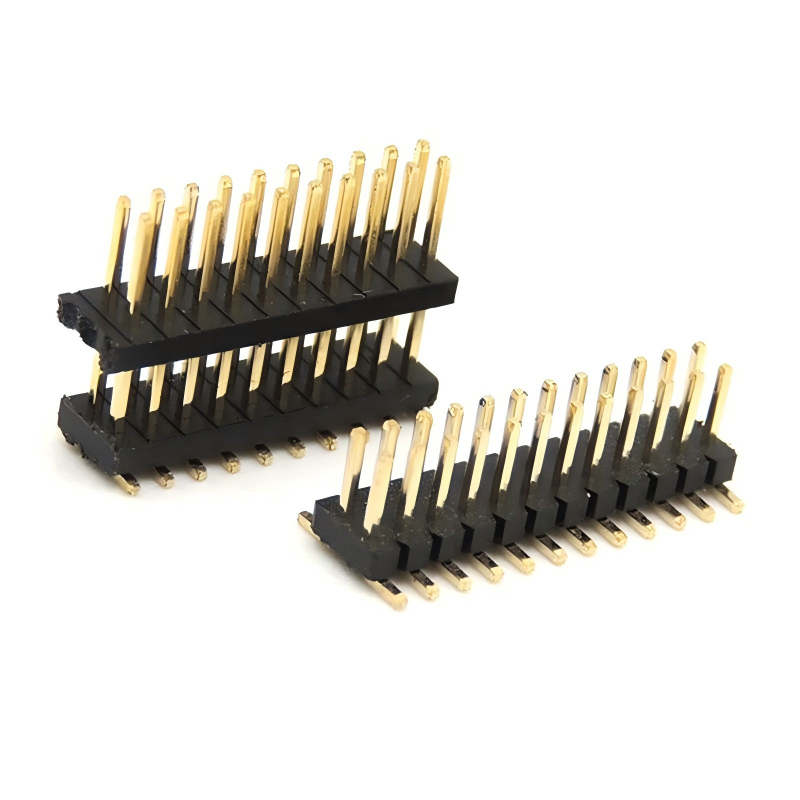

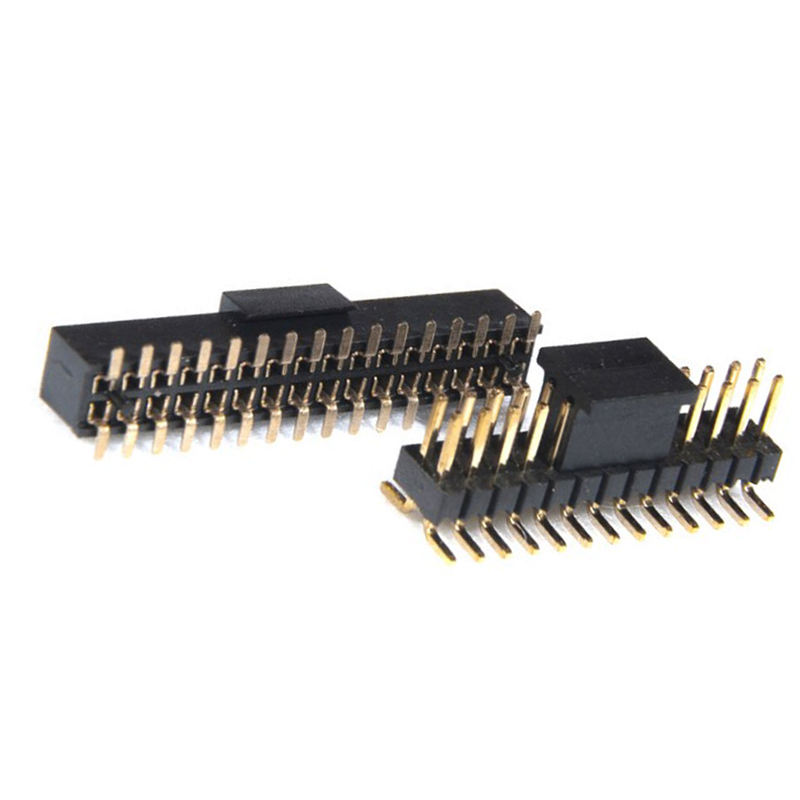

Press-Fit-Buchse mit 6, 8, 20 Pins, 2*14, 2*3, 5 Buchsen, 1mm, 1,27mm, 2mm, 2,54mm Rastermaß, gewinkelter SMD/SMT-Header, langer Stiftleisten-Stecker

Press-Fit / SMT / THT Langstift-Steckverbinder – 1,0 / 1,27 / 2,0 / 2,54 mm Raster, ein- und zweireihig (2×3 / 2×7 / 2×10 / 2×14), gerade / rechtwinklig / SMD, kundenspezifische Stiftlänge

Produktbeschreibung

Übersicht

Diese Familie von Langstift-Steckverbindern deckt die vier dominanten Board-to-Board-Raster (1,0 / 1,27 / 2,0 / 2,54 mm) in ein- und zweireihiger Ausführung ab, mit drei parallel laufenden Anschlussarten: konformer Press-Fit (lötlose Rückwandplatine), SMT-Flügel-Rechtwinkel (automatische Bestückung) und THT-gerade mit verlängertem Auslauf (Mother-Daughter-Stacking, Debug-Header, Mezzanine). Zweireihige Stückzahlen 2×3 / 2×7 / 2×10 / 2×14 sind auf Lager; jede 2×n zwischen 2×2 und 2×40 ist ohne NRE werkzeugfähig.

Quadratische Stifte sind gedrehte/verzinnte Messingstifte (2,54/2,0) oder Phosphorbronze (1,27/1,0), im Steckbereich goldbeschichtet mit Nickelsperrschicht, an der Anschlussseite verzinnt. Das Gehäuse besteht aus Hochtemperatur-LCP oder PA6T (nicht nur PBT), sodass die SMT-Version 260 ℃ bleifreies Reflow-Löten für 10 s gemäß IEC 60068-2-58 übersteht – gleiche Klasse wie die SEKORM 296 Serie.

5 Differenzierende Verkaufsargumente

1.  Vier Raster, eine Werkzeugfamilie​ – 1,0 mm / 1,27 mm / 2,0 mm / 2,54 mm​ quadratischer Stift Ø0,4 / 0,46 / 0,5 / 0,64 mm; zweireihig 2×3 (6p) / 2×7 (14p) / 2×10 (20p) / 2×14 (28p) und jede 2×n dazwischen, einreihig 4/6/8/20/32/40 ebenfalls abgedeckt – Käufer ändert Raster/Anzahl, nicht Lieferant.

2. Drei Anschlüsse parallel​ – Konformer Press-Fit-Auslauf​ (Ø0,5 mm Nadelöhr, lötfrei, für Rückwandplatinen wie Hongyian PF-Serie) / SMT-Flügel-RA​ (Pick-and-Place-Pad, 260℃ 10s gemäß SEKORM 296) / THT-Langstift-gerade​ (Auslauf 11,96 mm Standard, kundenspezifisch 8,5–25 mm für Stacking/Mother-Daughter wie Connray MH25422).

3. Hochtemperatur-LCP / PA6T / PA9T-Gehäuse, UL94 V-0​ – Kein billiges Polyester; SMT-Version übersteht bleifreies Reflow-Löten 260℃ 10s, THT-Version Wellenlöten OK; Isolator-Optionen entsprechen Jetacon / SEKORM Industriequalität.

4. Echte 3A bei 2,54 mm / 1A bei 1,27 mm​ – Cu-Legierung C2680 (2,54) oder Phosphorbronze C5210 (1,27) Stifte, Gold-Blitz 0,05µm / 0,76µm (30µ") Option/Matt-Zinn; Kontakt R ≤20 mΩ, IR ≥1000 MΩ, 500–600 V AC Spannungsfestigkeit – gleiche elektrische Eigenschaften wie Tier-1 296/MH25422 Klasse.

5. Kreuzreferenz zu SEKORM 296 / Connray MH25422 / Amphenol / Har-win​ – 2,54 mm Anschlussfläche = Standard 0,1" Raster; 1,27 mm zweireihig entspricht Harwin/Harting har-flex Mezzanine-Raster; wir liefern Kreuzzeichnung + 3D STEP in 24 h.

Anwendungsindustrien

• Mother-Daughter / Mezzanine-Boards​ – 2,54 mm Langstift-THT für Raspberry Pi HAT / 1,27 mm Har-flex Klasse für 5G BBAI-Karte

• Industrielle Rückwandplatine​ – Press-Fit 2,0 mm zweireihig 2×10 in 1,6 mm FR4, kein Wellenlöten (Hongyian PF Anwendungsfall)

• Entwicklungsboards / Evaluierungs-Kits​ – 2×3 SMD RA (PRT-27910 Klon) auf SparkFun/Adafruit Original-Layouts

• SPS / DIN-Schienen-Controller​ – 2,54 mm 2×7 RA THT, 3A Strom+Signal

• Medizinische Wearable-Sub-Board​ – 1,27 mm 2×10 SMT RA, Gold-Blitz, niedriges Profil 4,3 mm Isolator

• Automotive-Sensormodul​ – 1,0 mm 2×7 SMT, LCP V-0, -40~+105 ℃

• Testvorrichtung / ATE​ – Langstift 2,54 mm 2×40 für Pogo-Adapterplatten

 Kundenspezifische Optionen

• Raster: 1,0 / 1,27 / 2,0 / 2,54 mm​ (andere 1,5/3,96 auf Anfrage)

• Reihe: ein-/zwei-/dreireihig

• Anzahl: 2×3 / 2×7 / 2×10 / 2×14 / 2×20 … 2×40

• Anschluss: Press-Fit-konform​ / SMT-Flügel (gerade/RA)​ / THT-gerade Langstift​ / THT-RA

• Stiftlänge: Steckseite 5,0–11,96 mm, Auslauf 2,4 / 3,0 / 8,5 / 10,0 / 11,96 / 25,0 mm

• Kunststoffhöhe: 2,0 / 2,54 / 4,3 / 5,0 mm

• Beschichtung: Au-Blitz / 15µ" / 30µ" + Ni / Vollzinn / Duplex

• Gehäuse: LCP / PA6T / PA9T / PBT schwarz (Farbe opt)

• Stifte: mit/ohne Positionierungsstift; Press-Fit-Buchse optional

Schritt-Kundenspezifischer Prozess

1. Anforderungssammlung → 2. Technische Bewertung & Angebot → 3. 3D-Zeichnungsprüfung & Bestätigung → 4. Werkzeug / Prototyp → 5. Musterprüfung (Kontakt R, Haltekraft, Reflow) & Freigabe → 6. Großserienfertigung → 7. Endkontrolle & Versand.

Unser Service

Musterverfügbarkeit & Richtlinien

Muster werden unseren Kunden kostenlos auf Anfrage zugesandt, solange sie bereit sind, die Fracht zu bezahlen, oder wir können die Fracht für einige alte Kunden von unserer Seite bezahlen, oder der Kunde kann die Fracht im Voraus bezahlen, und wir können Muster auch mit unserem Kurier versenden.

Garantien/Gewährleistungen/Allgemeine Geschäftsbedingungen

Wir bieten eine Produktqualitätsgarantie.
Eine schnelle Lieferung von 15 Tagen wird zugesichert.
Zahlungsbedingungen beinhalten T/T, unterliegen jedoch der Verhandlung, wie z.B. L/C, PayPal, Western Union und mehr.

After-Sales-Service

Exzellenter Service wird über unser Netzwerk von Niederlassungen und die Hauptniederlassung angeboten.
Bitte kontaktieren Sie unsere Marketing-Vertriebsabteilung entweder telefonisch oder per E-Mail, oder besuchen Sie, wenn es Ihnen passt, unser Büro.
Neben dem freundlichen Service bieten wir die wettbewerbsfähigsten Preise und flexible Zeitpläne.

FAQ

F: Was ist Ihr MOQ?

A: Unser MOQ beträgt normalerweise 1000 Stück, aber wir akzeptieren kleine Bestellmengen zum Testen.

F: Kann ich Ihre Fabrik besuchen?

A: Willkommen, unsere Fabrik zu besuchen, und wir zeigen Ihnen unseren professionellen Produktionsprozess, und wir hoffen, dass wir eine langfristige Zusammenarbeit mit Ihnen haben können.

F: Was ist Ihre Musterzeit? Was ist Ihre Lieferzeit?

A: 7 Tage für Muster und 15-20 Tage für die Massenproduktion. Es hängt von der Menge ab.

F: Wie inspiziere ich meine Waren?

A: Sie können inspizieren, indem Sie die Fabrik besuchen, oder eine dritte Partei bitten zu inspizieren, oder durch Bildinspektion.

F: Wie viel kostet der Versand in mein Land?

A: Die Fracht wird von der Spedition basierend auf Ihrem Bruttogewicht und CBM angegeben.

F: Woher weiß ich, ob Sie meine Bestellung versendet haben?

A: Die Sendungsnummer (DHL, UPS, FedEx, TNT, EMS usw.), der Luftfrachtbrief oder der B/L per See wird Ihnen zugesandt, sobald Ihre Waren versendet wurden. Wir verfolgen auch die Lieferung und halten Sie auf dem Laufenden. Der hilfreiche After-Service wird angeboten. Wir unterstützen, was Sie verkaufen.

F: Kann ich personalisierte/kundenspezifische Produkte herstellen?

 A: Sicher, senden Sie uns einfach Ihre Zeichnung oder Ihr Muster.
