Abstand 1,0 mm 2x50-Pin-Press-Fit-Header Doppelreihe gerade Pin-Header 1mm Abstand Platten Räume doppelter Kunststoff-Pin-Header-Anschluss

Beschreibung des Produkts

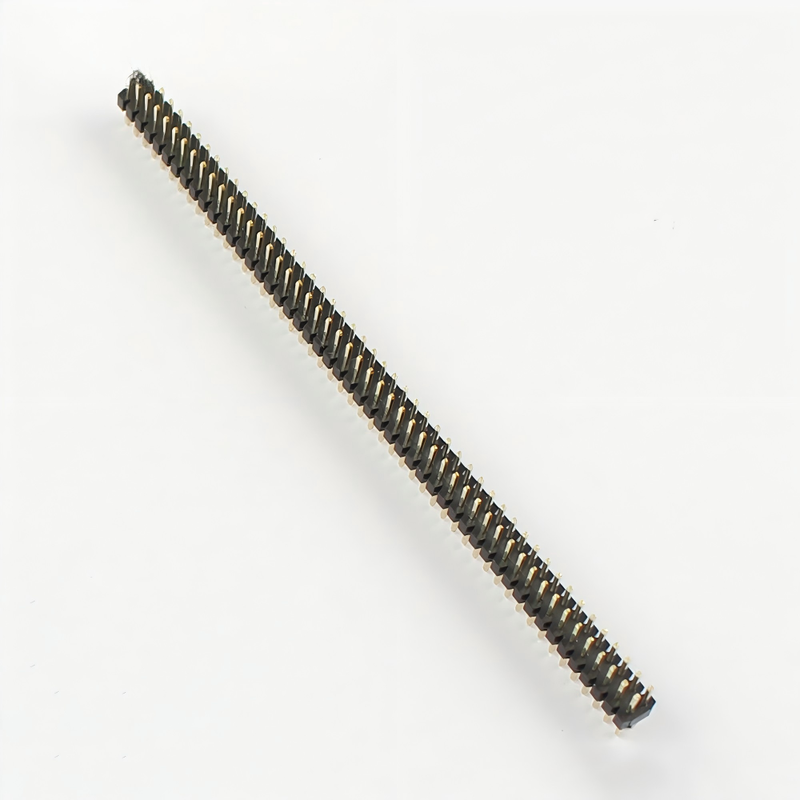

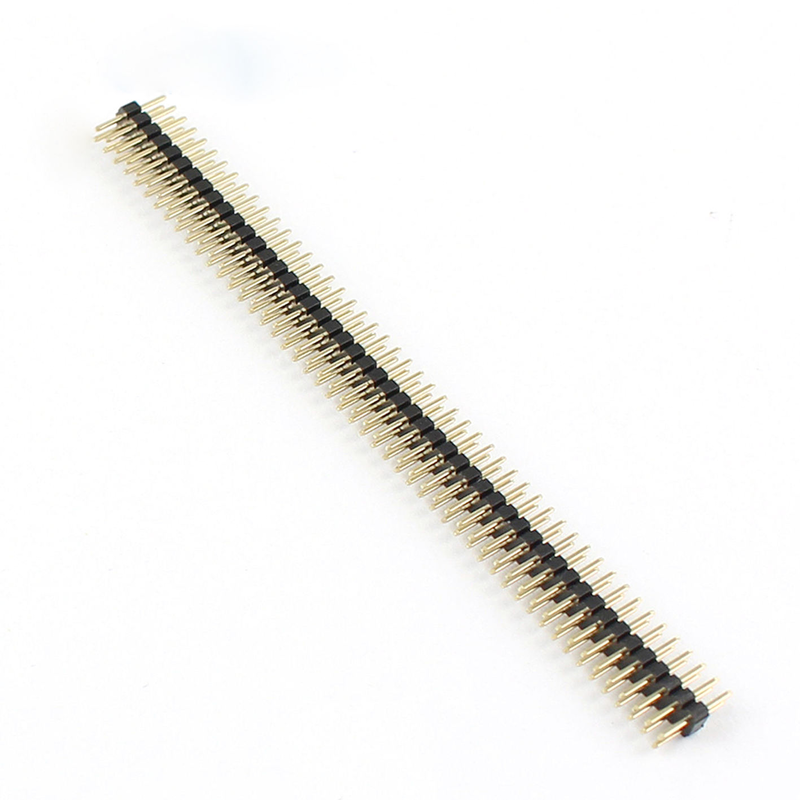

1.0mm Abstand 2×50 Pin Press-Fit Kopf

Doppelreihe gerade männliche Spinnkopf für PCB-Verbindungen mit hoher Dichte

Der 1.0mm Pitch 2×50 Pin Press-Fit Header ist ein kompakter, doppelreihender männlicher Pin-Header, der für PCB-Verbindungen mit hoher Dichte entwickelt wurde, bei denen der Plattenraum begrenzt ist und eine 100-Positions-Schnittstelle erforderlich ist.

Mit einem Abstand von 1,00 mm, einer 2×50-Pin-Konfiguration und einem geraden vertikalen Layout bietet dieser Header eine dichte Kontaktanordnung für Board-to-Board- und PCB-Verbindungskonzepte.Die Konfiguration der Press-Fit kann für Anwendungen festgelegt werden, bei denen ein solderfreies PCB-Montageverfahren bevorzugt wird, vorbehaltlich der Anforderungen an die PCB-Lochkonstruktion und die Kontaktvorrichtung.

Im Vergleich zu herkömmlichen 2,54mm-Kampfkopfern ermöglicht der 1,00mm-Kampf einen wesentlich engeren Kontaktabstand, wodurch diese Art von Stecker für kompakte elektronische Baugruppen, Steuerplatten,Das 1,00 mm-Pitch-Format wird auch in Hochdichte-Mezzanine- und PCB-Verbindungen eingesetzt.

Materialien

• Insulator: PBT (Connfly DS1021, TXGA FPH254F1, CJT) schwarz UL94 V-0; PA6T (ICKEY 6T) für eine bleifreie Welle bei 260 °C; Nylon 6T/GWT bei 750 °C

• Pin: Messing C2680 Ø0,64 mm Quadrat (ICKEY CJT Zeichnung bestätigt 0,64 SQ); Phosphorbronz C5210 Option für > 500 Zyklen (Amphenol Quickie verwendet PB)

• Plattierung: Goldflash 0,05 μm über 50 μm Ni auf 5,84 mm Mate Zone; mattes Zinn 2 ¢ 3 μm auf 3,0 mm Schwanz; selektive 30 μm (0,76 μm) Goldoption bei 500 pc MOQ (Connfly "全金 Type33" Klasse)

• Kunststoffoptionen: Einfachkunststoff mit einer Höhe von 2,5 mm / doppeltkunststoffverstärkt (Anti-Bogen)

Anwendung

Industrieautomation

Geeignet für kompakte Steuerplatten, PLC-Module, industrielle Steuerungen und elektronische Schnittstellen, bei denen mehrere PCB-Signale miteinander verbunden werden müssen.

Kommunikationsgeräte

Die 1,00mm-Spitze und die 100-Positions-Konfiguration eignen sich für kompakte Kommunikationsmodule und High-Density-Schnittstellenplatten.

Eingebettete Computer und Computerhardware

Potenzielle Anwendungen sind eingebettete Rechenplatten, Prozessormodule, Schnittstellenkarten und kompakte Rechensysteme.

Verbraucherelektronik

Der kleine Abstand eignet sich für platzbeschränkte elektronische Baugruppen, bei denen herkömmliche 2,54 mm-Header zu viel PCB-Fläche einnehmen.

Prüf- und Messgeräte

Die hohe Pinzahl kann Multi-Signal-PCB-Schnittstellen in Mess- und Messgeräten unter Beachtung der erforderlichen elektrischen und mechanischen Spezifikationen unterstützen.

Elektronik für die Automobilindustrie

Das Steckverbinderformat kann für elektronische Fahrzeugmodule in Betracht gezogen werden, bei denen eine PCB-Verbindung mit hoher Dichte erforderlich ist.Kunden sollten die erforderliche Temperatur bestätigen, Vibration, Plattierung, Aufbewahrung und anwendbare Automobilnormen vor der Genehmigung des Entwurfs.

Anpassungsmöglichkeiten

• Zählen: 2x2 / 2x5 / 2x10 /2 × 20/ 2×40 (Ausbruch)

• Schwanz: 3,0 mm (Standard) / 6,0 mm (6T) / 10,8 mm insgesamt (Connefly-Klon) / 8,5 / 11,96 mm

• Kunststoff: Einfach 2,5 mm / doppelt 4,3 mm / 8,5 mm hoch

• Isolator: PBT+30%GF schwarz (Standard) / PA6T / Nylon 6T / Farbe

• Beschichtung: Goldflash /30 μ" selektiv/ Vollzinn / Duplex

• Pin: Messing (Standard) / Phosphor-Bronze

• Ausrichtung: gerade/richter Winkel

• Verpackung: PE-Tasche/Röhre/Tablett

Schrittweise benutzerdefinierte Prozess

1. Anforderungen → 2. Technische Bewertung und Angebot → 3. 3D-Zeichnung Überprüfung und Bestätigung → 4. Formen / Werkzeuge und Prototypen → 5. Probenprüfung (Kontakt R, Aufbewahrung, Rückfluss) & Genehmigung → 6.Massenproduktion → 7- Endliche Qualitätskontrolle und Versand.

Unser Dienst

Verfügbarkeit der Proben und Richtlinien

Proben werden unseren Kunden auf Anfrage kostenlos zugesandt, solange sie bereit sind, die Fracht zu bezahlen, oder wir können die Fracht für einige alte Kunden von unserer Seite auch bezahlen,oder der Kunde kann die Fracht im Voraus bezahlen, und wir können Proben auch mit unserem Kurier versenden.

Garantien/Garantien/Allgemeine Geschäftsbedingungen

Wir bieten eine Produktqualitätsgarantie.
Eine 15-tägige Lieferung ist garantiert.
Die Zahlungsbedingungen umfassen T/T, aber sie sind verhandelbar, wie L/C, PayPal, Western Union und mehr.

Nachverkaufsservice

Durch unser Netzwerk von Niederlassungen und dem Hauptsitz wird ein hervorragender Service angeboten.
Bitte wenden Sie sich telefonisch oder per E-Mail an unsere Vertriebsabteilung für Marketing oder besuchen Sie unser Büro.
Neben dem freundlichen Service bieten wir die wettbewerbsfähigsten Preise und einen flexiblen Zeitplan.

Häufig gestellte Fragen

F: Was ist Ihr MOQ?

A: Unser MOQ beträgt in der Regel 1000 Stück, aber wir akzeptieren kleine Bestellmengen zum Testen.

F: Kann ich Ihre Fabrik besuchen?

A: Willkommen, um unsere Fabrik zu besuchen, und wir werden Ihnen unseren professionellen Produktionsprozess zeigen, und hoffen, dass wir eine langfristige Zusammenarbeit mit Ihnen haben können.

F: Was ist Ihre Musterzeit? Was ist Ihre Lieferzeit?

A: 7 Tage für Proben und 15-20 Tage für die Massenproduktion.

F: Wie überprüfe ich meine Ware?

A: Sie können durch einen Besuch in der Fabrik oder durch die Inspektion durch einen Dritten oder durch eine Bilderinspektion überprüfen.

F: Wie viel kostet der Versand in mein Land?

A: Die Fracht wird von der Frachtgesellschaft auf der Grundlage Ihres Bruttogewichts und Ihrer CBM bereitgestellt.

F: Woher weiß ich, ob meine Bestellung ausgeliefert wird?

A: Die Nachverfolgungsnummer ((DHL, UPS, FedEx, TNT, EMS, etc.), Luftfrachtbrief oder B/L per See werden Ihnen gesendet, sobald Ihre Waren ausgeliefert sind. Wir verfolgen auch die Lieferung und halten Sie informiert.Der hilfreiche Nachdienst wird angebotenWir unterstützen, was Sie verkaufen.

F: Kann ich personalisierte Produkte herstellen?

 A: Natürlich, schicken Sie uns einfach Ihre Zeichnung oder Probe.
