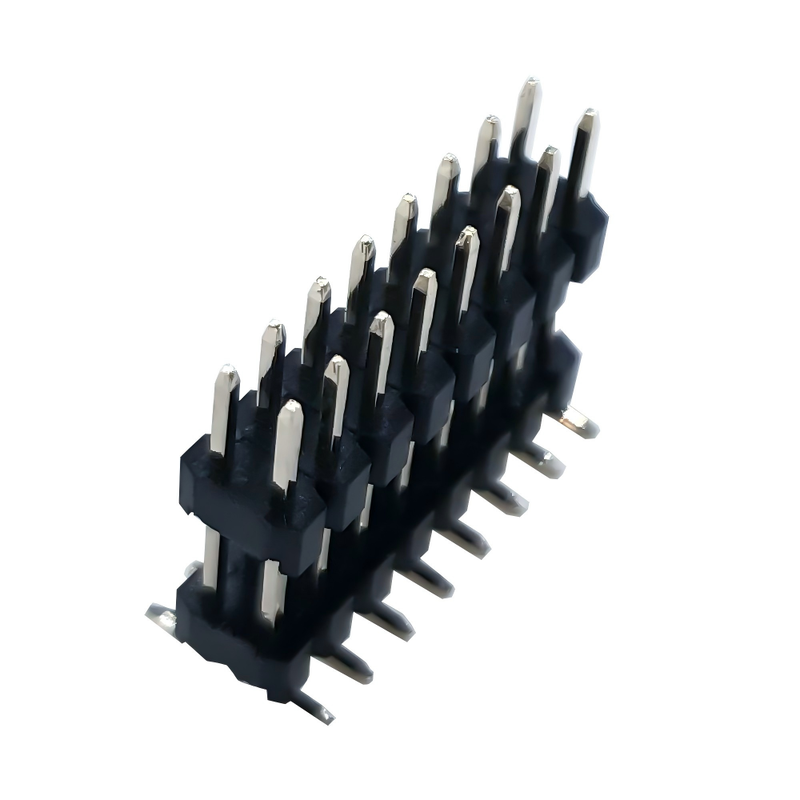

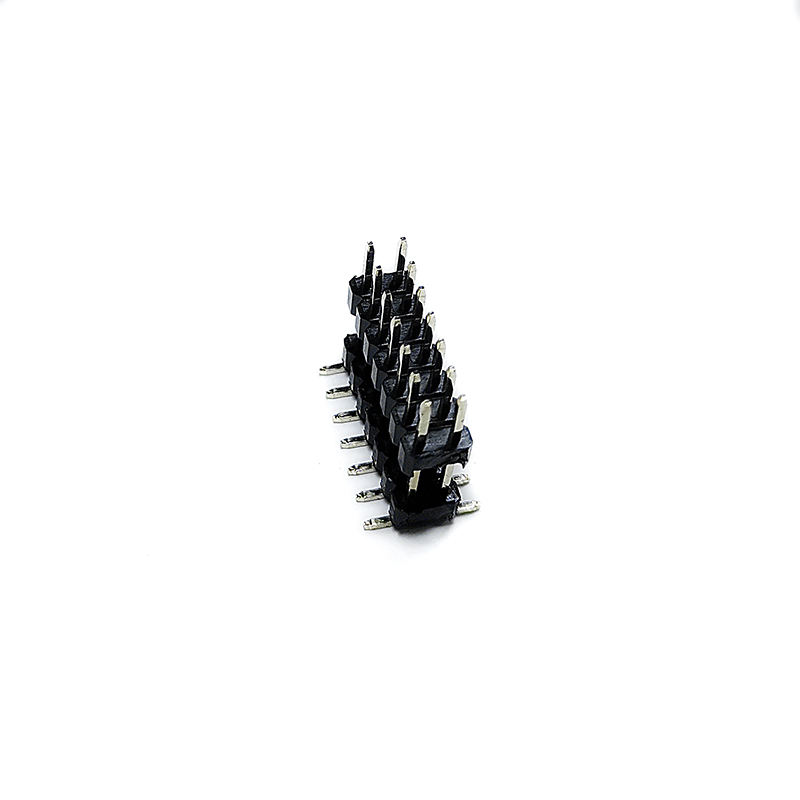

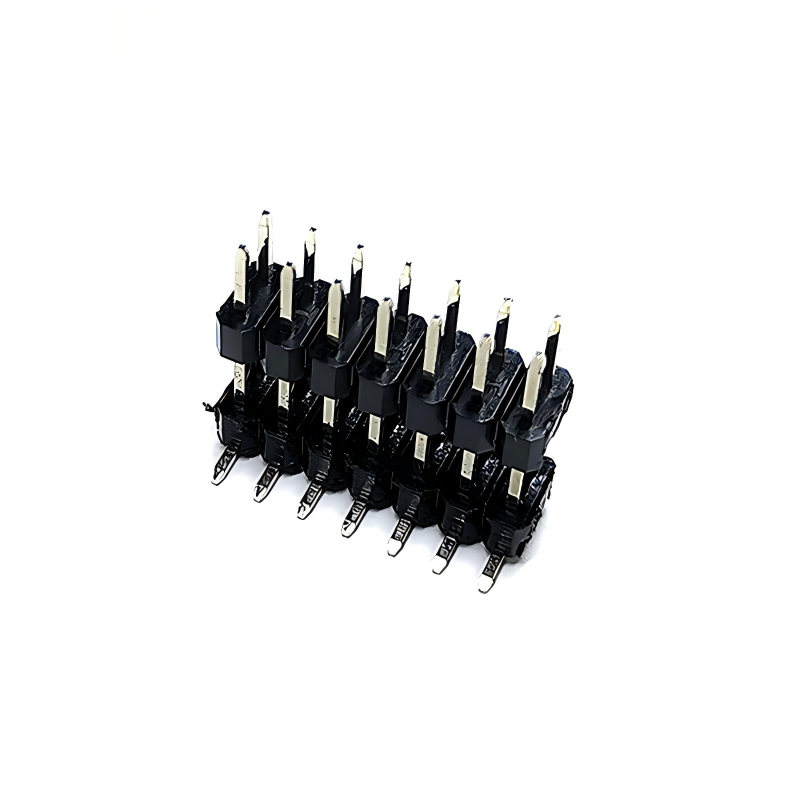

2,54 mm (0,1 Zoll) Stiftleiste, doppelte Reihe, gerade, männlich – SMT-Typ (vertikale Oberflächenmontage), Gullwing-Anschlüsse, Messing-Quadratstift, PA6T/LCP UL94 V-0, für hochdichte Leiterplatten

Produktbeschreibung

Übersicht

Die 2,54 mm Stiftleiste, doppelte Reihe, gerade, männlich – SMT-Typ ist die Surface-Mount-Entwicklung des klassischen 0,1" Pin-Streifens: Messing-Quadratstifte Ø0,64 mm in einen schwarzen PA6T UL94 V-0 Isolator gepresst, vertikale 180° Ausrichtung mit Gullwing-SMD-Anschlüssen, die auf der Oberseite der Leiterplatte reflow-gelötet werden – keine Durchgangslöcher, kein Wellenlöten. Geliefert als abbrechbare Doppelreihenleiste (2×20 = 40 Pins Standard für Entwicklungsboards/GPIO; 2×40 für industrielle Steuerungen), alle 2,54 mm teilbar.

Materialien

• Isolator: PBT schwarz UL94 V-0; PA6T-Option für 260°C bleifreies Wellenlöten; Nylon 6T/GWT 750°C Option

• Stift: Messing C2680 Ø0,64 mm Quadrat; Phosphorbronze C5210 Option für >500 Zyklen (Amphenol Quickie verwendet PB)

• Beschichtung: Gold-Flash 0,05 µm über 50 µ" Ni auf 5,84 mm Kontaktzone; Matt-Zinn 2–3 µm auf 3,0 mm Anschluss; selektives 30 µ" (0,76 µm) Gold-Option bei 500 Stück MOQ

• Kunststoffoptionen: Einzelkunststoff 2,5 mm Höhe / Doppelkunststoff verstärkt (Anti-Biegung)

Anwendungsindustrien

• IP-Kameramodule– 2×20 gerade Leiste auf Sensor-zu-Mainboard-Flex-Adapter, 2×5 auf IR-LED-Treiber-Subboard

• DVR / NVR Mainboard– 2×40 Doppelreihen-Backplane-Leiste für GPIO / Alarm-In / RS485 / Audio

• PoE-Injektor / Switch– 2×5 Strom+Daten-Leiste, Gold-Flash-Anti-Oxidation in Dachboden/Verkabelungsschrank

• Zugangskontrollleser– 2×5 / 2×10 für Wiegand + LED + Summer

• Smart Door Station / Video-Intercom– 2×20 Mezzanine zu Haupt-MCU

• Verkehrs-/ANPR-Kamera– 2×40 industrielle Backplane, Weittemperatur -40~+105°C

• Sicherheitssensor-Hub– PIR / Rauch / Glasbruch-Aggregator-Board

Anpassungsoptionen

• Anzahl: 2×2 / 2×5 / 2×10 / 2×20 / 2×40 (abbrechbar)

• Anschluss: 3,0 mm (Standard) / 6,0 mm (6T) / 10,8 mm gesamt (Connfly-Klon) / 8,5 / 11,96 mm

• Kunststoff: Einzeln 2,5 mm / Doppel 4,3 mm / 8,5 mm hoch

• Isolator: PBT+30%GF schwarz (Standard) / PA6T / Nylon 6T / Farbe

• Beschichtung: Gold-Flash / 30 µ" selektiv / Voll-Zinn / Duplex

• Stift: Messing (Standard) / Phosphorbronze

• Ausrichtung: Gerade/Rechtwinklig

• Verpackung: PE-Beutel/Röhre/Schale

Schritt-Custom-Prozess

1. Anforderungssammlung → 2. Technische Bewertung & Angebot → 3. 3D-Zeichnungsprüfung & Bestätigung → 4. Werkzeugbau / Prototyp → 5. Musterprüfung (Kontakt R, Haltekraft, Reflow) & Freigabe → 6. Serienproduktion → 7. Endkontrolle & Versand.

Unser Service

Musterverfügbarkeit & Richtlinien

Muster werden unseren Kunden kostenlos auf Anfrage zugesandt, solange sie bereit sind, die Fracht zu bezahlen, oder wir können die Fracht für einige Stammkunden von unserer Seite bezahlen, oder der Kunde kann die Fracht im Voraus bezahlen, und wir können Muster auch mit unserem Kurier versenden.

Garantien/Gewährleistungen/Allgemeine Geschäftsbedingungen

Wir bieten eine Produktqualitätsgarantie.
Eine 15-tägige schnelle Lieferung ist gewährleistet.
Zahlungsbedingungen beinhalten T/T, unterliegen jedoch der Verhandlung, wie z. B. L/C, PayPal, Western Union und mehr.

After-Sales-Service

Exzellenter Service wird über unser Netzwerk von Niederlassungen und die Hauptniederlassung angeboten.
Bitte kontaktieren Sie unsere Marketing-Vertriebsabteilung telefonisch oder per E-Mail, oder besuchen Sie uns, wenn es Ihnen passt.
Neben dem freundlichen Service bieten wir die wettbewerbsfähigsten Preise und flexible Zeitpläne.

FAQ

F: Was ist Ihr MOQ?

A: Unser MOQ beträgt normalerweise 1000 Stück, aber wir akzeptieren kleine Bestellmengen zum Testen.

F: Kann ich Ihre Fabrik besuchen?

A: Willkommen, unsere Fabrik zu besuchen, und wir zeigen Ihnen unseren professionellen Produktionsprozess und hoffen auf eine langfristige Zusammenarbeit mit Ihnen.

F: Was ist Ihre Musterzeit? Was ist Ihre Lieferzeit?

A: 7 Tage für Muster und 15-20 Tage für die Massenproduktion. Es hängt von der Menge ab.

F: Wie inspiziere ich meine Waren?

A: Sie können inspizieren, indem Sie die Fabrik besuchen, oder eine dritte Partei zur Inspektion beauftragen, oder durch Bildinspektion.

F: Wie viel kostet der Versand in mein Land?

A: Die Fracht wird von der Spedition basierend auf Ihrem Bruttogewicht und CBM angegeben.

F: Woher weiß ich, ob Sie meine Bestellung versendet haben?

A: Die Sendungsverfolgungsnummer (DHL, UPS, FedEx, TNT, EMS usw.), der Luftfrachtbrief oder der B/L per See werden Ihnen zugesandt, sobald Ihre Waren versendet wurden. Wir verfolgen auch die Lieferung und halten Sie auf dem Laufenden. Der hilfreiche After-Service wird angeboten. Wir unterstützen, was Sie verkaufen.

F: Kann ich personalisierte/kundenspezifische Produkte herstellen?

 A: Sicher, senden Sie uns einfach Ihre Zeichnung oder Ihr Muster.
