2,0-mm-Stiftleiste für Servoantrieb und Fabrikautomatisierungsgeräte

Produktbeschreibung

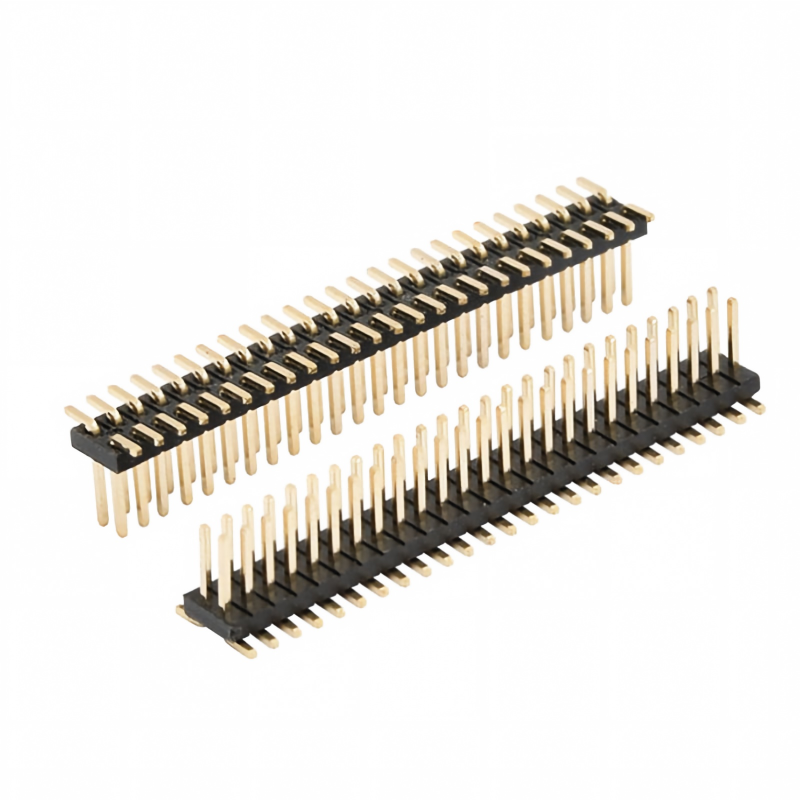

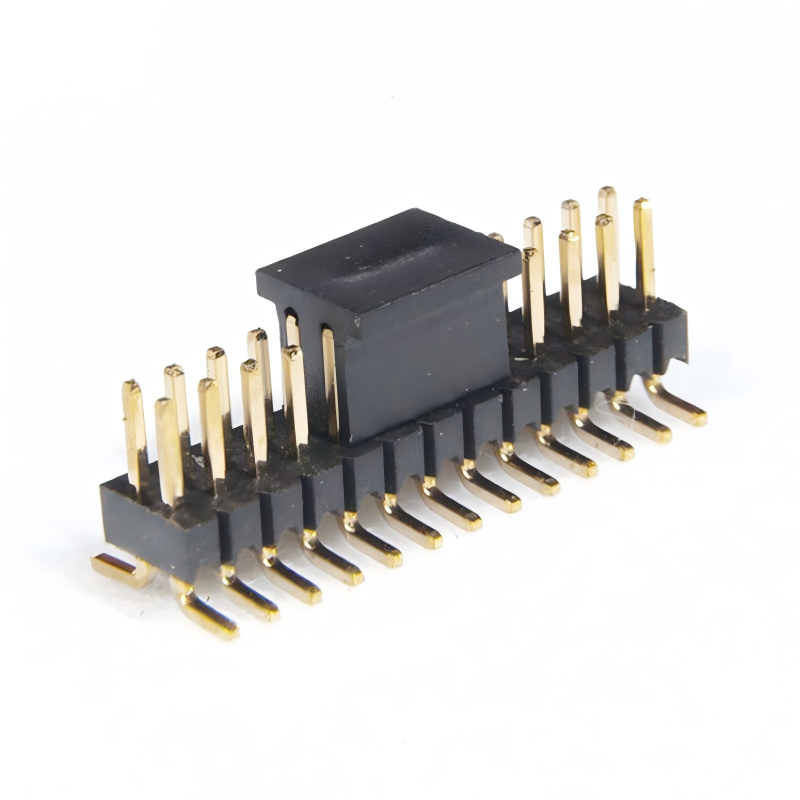

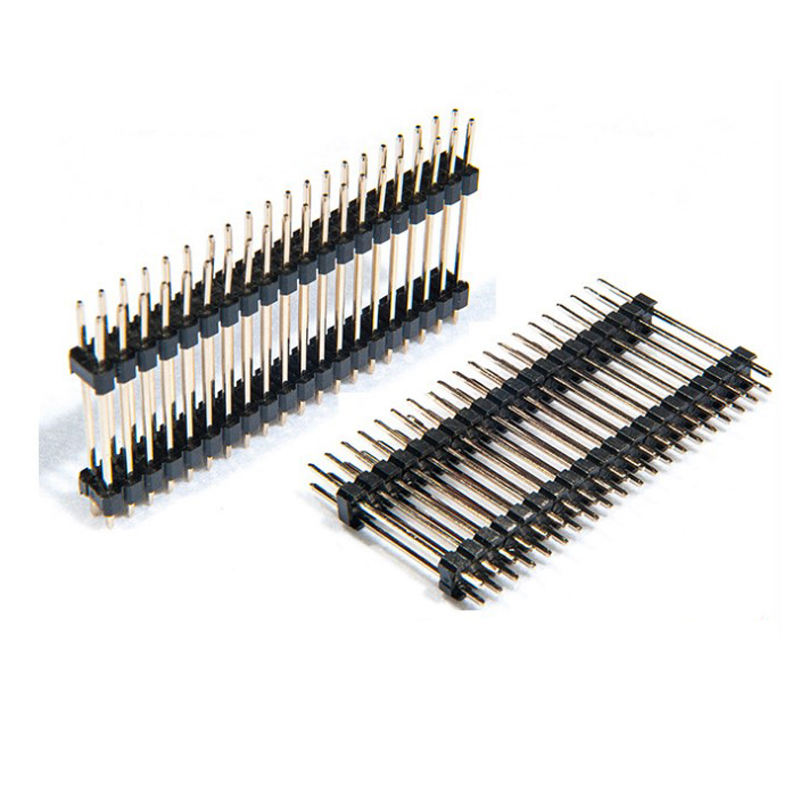

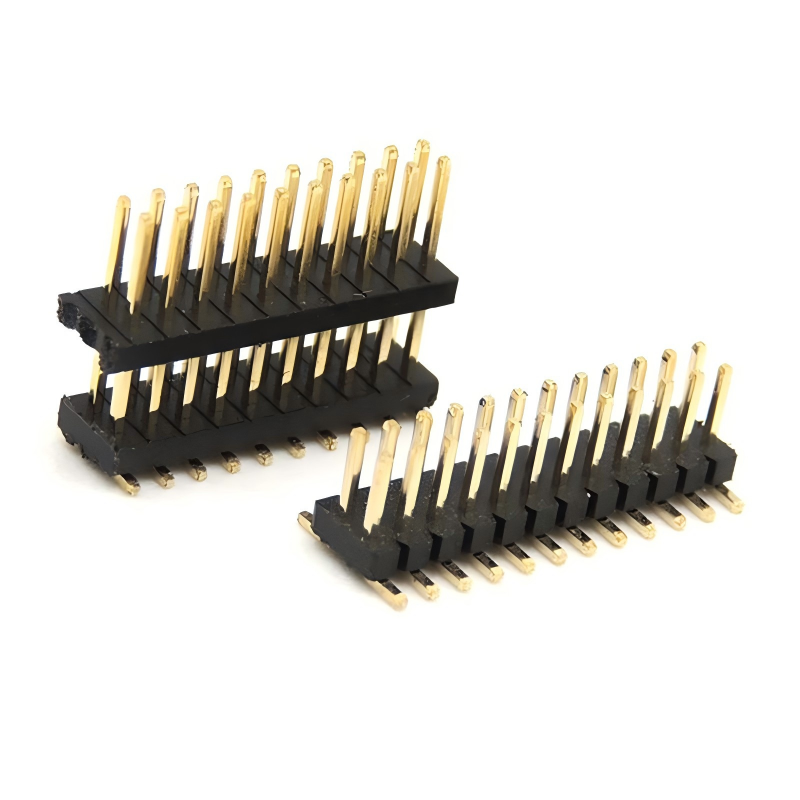

Die gerade männliche Stiftleiste mit zwei Reihen und 2,0 mm Rastermaß ist der kompakte 0,079"-Steckverbinder, der von Servoantriebsherstellern und FA-Controller-Anbietern gewählt wird, wenn 2,54 mm zu breit ist, aber 1,27 mm keine Logikspannung führen kann. Messing-Quadratstifte Ø0,50 mm in schwarzem PBT+GF UL94 V-0 (oder PA6T), 180° Durchsteckmontage, goldblitzbeschichtet über Nickel im Steckbereich. Lieferung als abbrechbarer Stecker 2×5 / 2×10 / 2×20 – die Anzahl der Pins für Servo CN1 (Encoder A/B/Z + I/O + COM), SPS 16DI/16DO-Tochterkarten, EtherCAT-Slave-I/O-Blöcke.

Es ist die mechanische Kopie der KLS1-207B Dual-Row Straight​ und 长江 A2005WRB 2,0-mm-Dual-Row​ – gleiches 2,0-mm-Rastermaß, gleicher Ø0,5 SQ-Pin, gleiche 500 V AC DWV – mit werkseitiger direkter Lieferzeit.

Materialien

• Isolator: PBT  schwarz UL94 V-0; PA6T-Option (ICKEY 6T) für 260℃ bleifreie Welle; Nylon 6T/GWT 750℃-Option

• Stift: Messing C2680 Ø0,64 mm quadratisch; Phosphorbronze C5210-Option für >500 Zyklen (Amphenol Quickie verwendet PB)

• Beschichtung: Goldblitz 0,05 µm über 50 µ" Ni auf 5,84 mm Steckbereich; Mattzinn 2–3 µm auf 3,0 mm Schwanz; selektive 30 µ" (0,76 µm) Goldoption bei 500 Stück MOQ

• Kunststoffoptionen: Einzelkunststoff 2,5 mm Höhe / Doppelkunststoff verstärkt (biegefest).

Anwendungsindustrien

• Telecom-Switch-Backplane​ – 3×20 gruppiert (SIG/PWR/GND) für 1U ToR-Leitungs-Kantenkarte

• Datenserver-Riser/Mezzanine​ – 3×10 für NVMe-Riser-Karte zum Mainboard

• 5G DU/CU Fronthaul-Karte​ – 3×39 (117-Pin) Telemetrie + Synchronisation + Management-Bus (Kinghelm KH-2.54PH180-3X39P Anwendungsfall)

• Speicherarray-Controller​ – 3×40 Dreireihen für Laufwerk-Backplane-Interposer

• Industrielles DCS / VME64x angrenzend​ – TE Eurocard DIN41612 96-Positionen-Geschwister für STE Bus / Futurebus+ (TE 650470-5 Klasse)

• Optische Übertragung / OTN​ – 3×5 Strom+Steuerungsleiste auf SFP28-Leitungs-Kanten-Tochterkarte

Anpassungsoptionen

• Anzahl: 3×2 / 3×5 / 3×10 / 3×20​ / 3×39 / 3×40

• Abstandshalter: 2,5 mm Isolatorbasis (Standard) / + Stiftansatz / 4,3 mm Doppelkunststoff

• Schwanz: 3,0 mm (Standard) / 6,0 mm (6T) / 11,5 mm gesamt (Kinghelm L11.5 Klon) / Press-Fit Eye-of-Needle

• Isolator: PBT V-0 schwarz (Standard) / PA6T / Nylon 6T / Farbe

• Beschichtung: Goldblitz / 30 µ" selektiv​ / Vollzinn / Duplex

• Stift: Messing (Standard) / Phosphorbronze

• Ausrichtung: Gerade (Standard) / Rechtwinklig

Schritt-Custom-Prozess

1. Anforderungssammlung → 2. Technische Bewertung & Angebot → 3. 3D-Zeichnungsprüfung & Bestätigung → 4. Werkzeug / Prototyp → 5. Musterprüfung (Kontakt R, Haltekraft, Reflow) & Freigabe → 6. Massenproduktion → 7. Endkontrolle & Versand

Unser Service

Musterverfügbarkeit & Richtlinien

Muster werden unseren Kunden auf Anfrage kostenlos zugesandt, solange sie bereit sind, die Fracht zu bezahlen, oder wir können die Fracht für einige alte Kunden von unserer Seite bezahlen, oder der Kunde kann die Fracht im Voraus bezahlen, und wir können Muster auch mit unserem Kurier versenden.

Garantien/Gewährleistungen/Allgemeine Geschäftsbedingungen

Wir bieten eine Produktqualitätsgarantie.
Eine 15-tägige Expresslieferung ist gewährleistet.
Zahlungsbedingungen beinhalten T/T, unterliegen jedoch der Verhandlung, wie z.B. L/C, PayPal, Western Union und mehr.

After-Sales-Service

Exzellenter Service wird über unser Netzwerk von Niederlassungen und die Hauptniederlassung angeboten.
Bitte kontaktieren Sie unsere Marketing-Vertriebsabteilung telefonisch oder per E-Mail, oder besuchen Sie unser Büro, wenn es Ihnen passt.
Neben dem freundlichen Service bieten wir die wettbewerbsfähigsten Preise und flexible Zeitpläne.

FAQ

F: Was ist Ihr MOQ?

A: Unser MOQ beträgt normalerweise 1000 Stück, aber wir akzeptieren kleine Bestellmengen zum Testen.

F: Kann ich Ihre Fabrik besuchen?

A: Willkommen, unsere Fabrik zu besuchen, und wir zeigen Ihnen unseren professionellen Produktionsprozess, und wir hoffen, dass wir eine langfristige Zusammenarbeit mit Ihnen haben können.

F: Was ist Ihre Musterzeit? Was ist Ihre Lieferzeit?

A: 7 Tage für Muster und 15-20 Tage für die Massenproduktion. Es hängt von der Menge ab.

F: Wie inspiziere ich meine Waren?

A: Sie können inspizieren, indem Sie die Fabrik besuchen, oder eine dritte Partei bitten zu inspizieren, oder durch Bildinspektion.

F: Wie viel kostet der Versand in mein Land?

A: Die Fracht wird von der Spedition basierend auf Ihrem Bruttogewicht und CBM angegeben.

F: Woher weiß ich, ob Sie meine Bestellung versendet haben?

A: Die Sendungsverfolgungsnummer (DHL, UPS, FedEx, TNT, EMS usw.), der Luftfrachtbrief oder der B/L per See werden Ihnen zugesandt, sobald Ihre Waren versendet wurden. Wir verfolgen auch die Lieferung und halten Sie auf dem Laufenden. Der hilfreiche After-Service wird angeboten. Wir unterstützen, was Sie verkaufen.

F: Kann ich personalisierte/kundenspezifische Produkte herstellen?

 A: Sicher, senden Sie uns einfach Ihre Zeichnung oder Ihr Muster.
