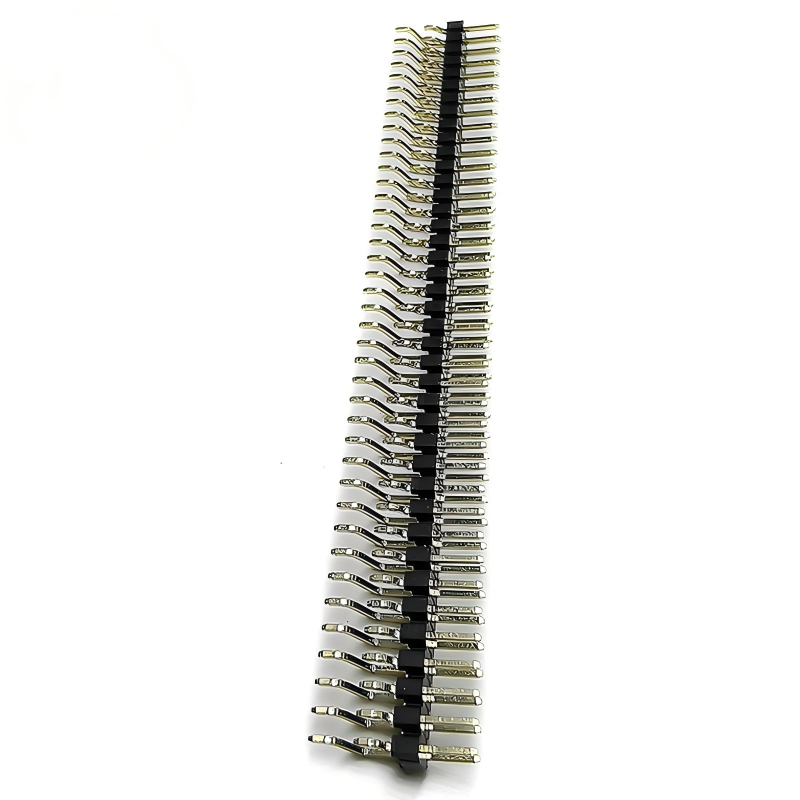

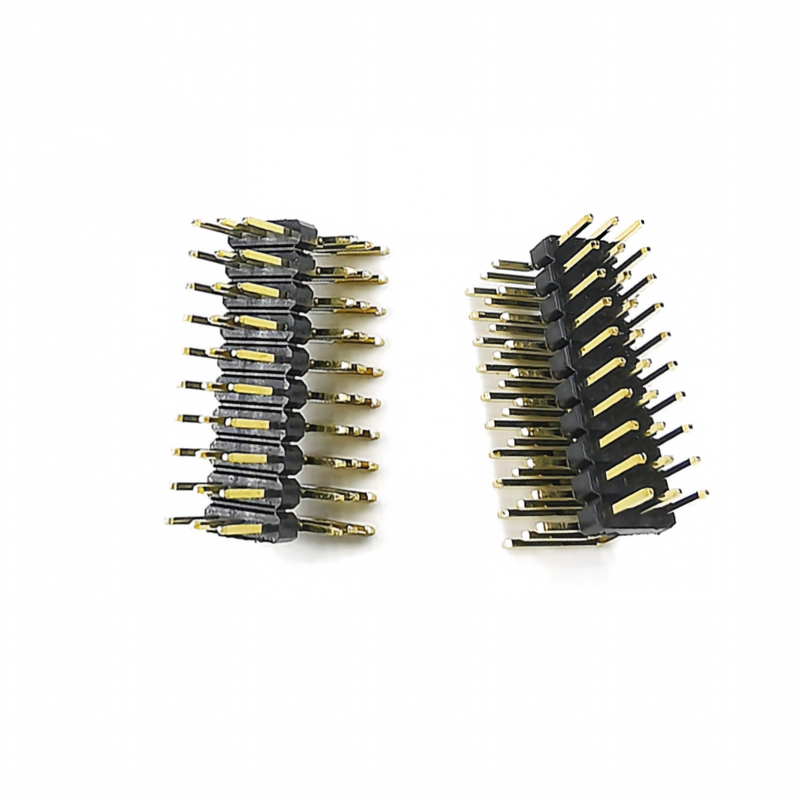

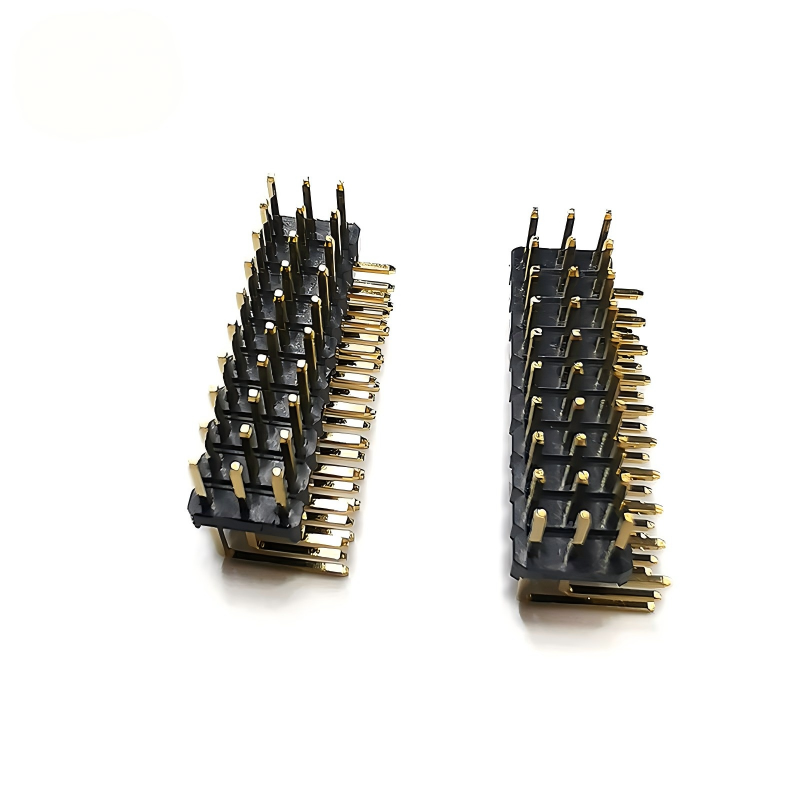

3.96 mm dreischichtige Bearbeitungspinnkopf für CNC-Maschinenwerkzeuge und industrielle Steuerungen
Beschreibung des Produkts
| Artikel |
Spezifikation |
| Schwingung |
3.96 mm (0,156 Zoll), Zentrum zu Zentrum |
| Zeilen |
3‐Reihe |
| Typ der Montage |
Durchlöcherlöser (DIP) -Lötung; Geradewinkel (optional) |
| Verfügbare Positionen |
Benutzerdefinierte Anzahl der Stifte pro Reihe; insgesamt 3 bis 40 Positionen, OEM akzeptabel |
| Stecknadelkonstruktion |
mit einer Breite von mehr als 10 mm |
| Querschnitt der Nadel |
Quadratisch bearbeitete Nadel (eingebundene Größe erhältlich) |
| Nennstrom |
7 Maximal pro KontaktHRB-Konnekt... |
| Nennspannung |
300 V Wechselstrom |
| Kontaktwiderstand |
≤ 10 mΩ (anfänglich) |
| Widerstand gegen Isolierung |
≥ 1000 MΩ Gleichspannung 500 V |
| Dielektrische Spannung |
1500 V Wechselstrom, 1 Minute |
| Betriebstemperaturbereich |
-40 °C ~ +120 °CHRB-Konnekt... |
| Paarungszyklen |
Mindestens 500 Zyklen |
| Einhaltung der Vorschriften |
RoHS 2.0, REACH |
| Kompatibles Paarungsstück |
Zusammengepasste 3,96 mm weibliche dreireie Bearbeitungssteckdose |
Unsere3.96 mm dreischichtige, bearbeitete Nadelkopfist eine hochzuverlässige Schaltplatte-zu-Schaltplatte/Schaltplatte-zu-Kabel-Verbindung, die speziell für CNC-Werkzeugmaschinen, PLC-Systeme und schwere industrielle Steuerungen entwickelt wurde.Es verwendet vollständig CNC-bearbeitete feste Kontakte, um eine überlegene mechanische Stabilität zu gewährleisten, geringer Kontaktwiderstand und gleichbleibende Leistung unter Vibrationen, Temperaturzyklus und wiederholten Paarungszyklen.für die Bearbeitung von Mischsignal- und Niedrigleistungskreisläufen für Fabrikautomationsgeräte. Vollständig RoHS & REACH-konform, unterstützt durchlöchendes DIP-Lötwerk für industrielle Montagebedingungen.
Einzelheiten zum Material
| Komponente |
Material und Veredelung |
| Gehäuse / Isolator |
hochwertiges PA6T/PBT-Thermoplastik,UL94 V-0 Flammschutzmittel; Schwarze Standardfarbe WayconnIch... |
| Kontaktbasismaterial |
Hochfeste Messing/Kupferlegierung, CNC-Gewinnung |
| Plattierung der Grundschicht |
Unterplattierung mit Nickel (Korrosionsschutz) |
| Kontaktoberflächenbearbeitung |
Standard: Zinn über Nickel; Option: Selektive/volle Goldbeschichtung für Hochschwingungs- / Langlebigkeitsanwendungen |
| Aufbewahrungsstruktur |
Injektionsgeformte Verriegelung, Pins fest im Gehäuse verriegelt, um zu verhindern, dass die Pins durch Stoß und Vibration losgehen |
Anwendungsbereiche und typische Endgeräte
- CNC-Werkzeugmaschinen: CNC-Steuerungshalle, Servo-Treiberoberfläche, Maschinen-E/A-Erweiterungshalle, Signalverbindung des numerischen Steuerungssystems
- Industrieautomation und SteuerungenPLC-Module, Bewegungssteuerungskarten, industrielle Relaissteuerungseinheiten, Feldbus-Peripherieplatten
- Fabrik-Automatisierungsausrüstung: Automatische Steuerungen für Produktionslinien, Roboter-Hilfssteuerungen
- Industriegeräte für Strom und Energie: Industrielle Leistungsüberwachungseinheiten, Innensignalverbindungen für Wechselrichter
- Prüf- und Messgeräte: industrielle Prüfgeräte, eingebettete industrielle Steuerungsgeräte
Geeignet für Szenarien, die eine hohe mechanische Zuverlässigkeit, Anti-Vibration, lange Lebensdauer und häufige Wartung im Feld erfordern.
Anpassungsmöglichkeiten

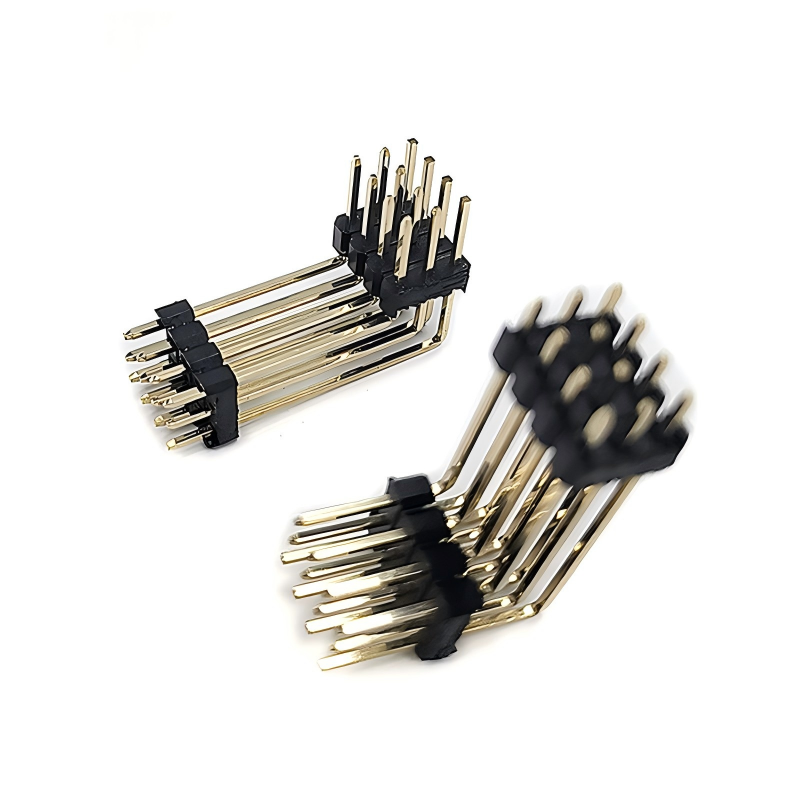

- Ausrichtung: Gerade vertikal / 90° rechten Winkel
- Anpassung der Nadellänge und der durchlöchrigen Schwanzlänge von PCB
- Plattierung: Standart-Zinn-Nickel; Vollgold/Selektivgold auf Anfrage
- Gesamtspitzenpositionen: individuelle Pin-Kombinationen für das Drei-Reihen-Layout
- Spezielle Stand-off- / erhöhte Gehäusehöhe
- Nach Maßgabe der Verordnung (EU) Nr. 1308/2013
Warum Sie uns wählen
- Professioneller Hersteller industrieller Steckverbinder mit Schwerpunkt auf verarbeiteten Spinnverbindungslösungen für Automatisierungsgeräte
- Kostenlose technischen Proben zur Validierung durch den Kunden
- Inhouse-Formen- und CNC-Bearbeitungskapazität, schnelle Vorlaufzeiten für kundenspezifische Änderungen
- Strenge QC-Prüfungen von Anfang bis Ende: Abmessungsprüfung, Kontaktwiderstand, Hochspannungswiderstand, Vibrationsprüfung
- OEM- und ODM-Unterstützung für Hersteller von Werkzeugmaschinen und industriellen Steuerungen weltweit.
Häufig gestellte Fragen
F: Was ist Ihr MOQ?
A: Unser MOQ beträgt in der Regel 1000 Stück, aber wir akzeptieren kleine Bestellmengen zum Testen.
F: Kann ich Ihre Fabrik besuchen?
A: Willkommen, um unsere Fabrik zu besuchen, und wir werden Ihnen unseren professionellen Produktionsprozess zeigen, und hoffen, dass wir eine langfristige Zusammenarbeit mit Ihnen haben können.
F: Was ist Ihre Musterzeit? Was ist Ihre Lieferzeit?
A: 7 Tage für Proben und 15-20 Tage für die Massenproduktion.
F: Wie überprüfe ich meine Ware?
A: Sie können durch einen Besuch in der Fabrik oder durch die Inspektion durch einen Dritten oder durch eine Bilderinspektion überprüfen.
F: Wie viel kostet der Versand in mein Land?
A: Die Fracht wird von der Frachtgesellschaft auf der Grundlage Ihres Bruttogewichts und Ihrer CBM bereitgestellt.
F: Woher weiß ich, ob meine Bestellung ausgeliefert wird?
A: Die Nachverfolgungsnummer ((DHL, UPS, FedEx, TNT, EMS, etc.), Luftfrachtbrief oder B/L per See werden Ihnen gesendet, sobald Ihre Waren ausgeliefert sind. Wir verfolgen auch die Lieferung und halten Sie informiert.Der hilfreiche Nachdienst wird angebotenWir unterstützen, was Sie verkaufen.
F: Kann ich personalisierte Produkte herstellen?
A: Natürlich, schicken Sie uns einfach Ihre Zeichnung oder Probe.
