Produktdetails:
|
| Beschreibung: | dvi Brett fpc | Art: | FFC-Kabel |
|---|---|---|---|
| Service: | ODM-Soem nehmen an | Mittellage: | vergoldetes/verzinntes Kupfer |
| Neigung: | 0.5mm | Farbe: | weiß/gelb |
| Markieren: | Flachkabel DVI-Brett-FPC,Flachkabel 50pin FPC,Flachkabel DV FFC |
||

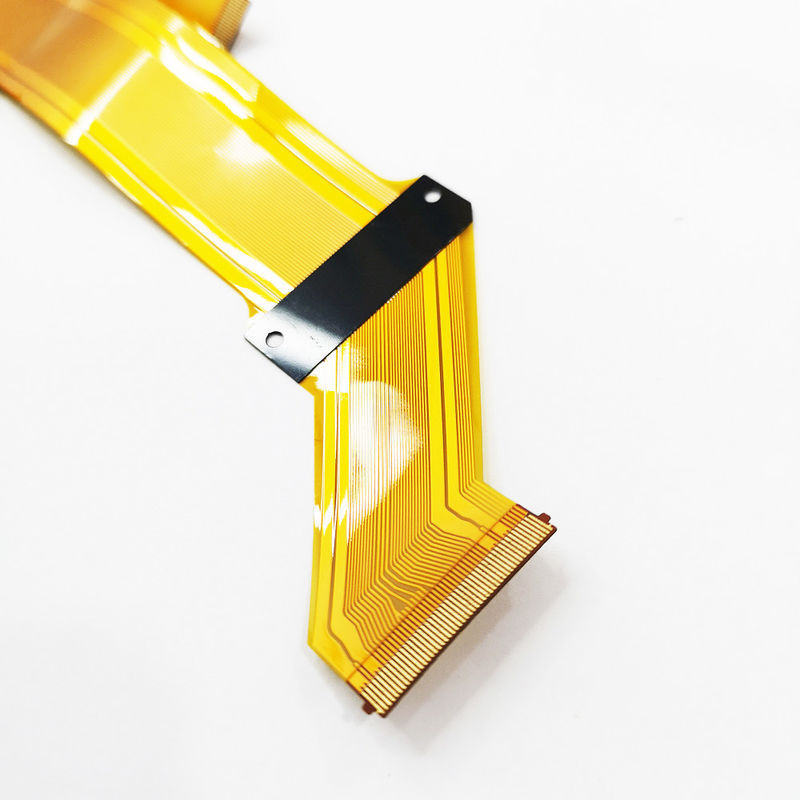

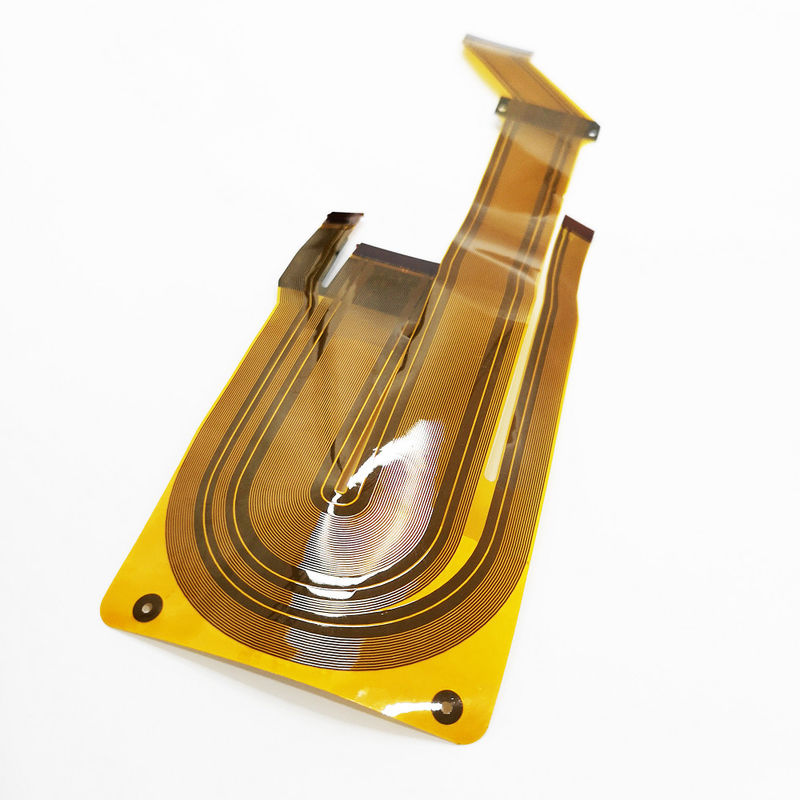

FPC-Kabel-Dateneingabe Dvi-Brett 50pin für DV
Produkt-Beschreibung
| Einzelteile | Paramerers |
| Doppelte Seite/Mulyti-Schicht | |
| Maximale Plattengröße | 32' *20 ' (800mm*508mm) |
| Minimale Bahn/Abstand IL | 0.075mm/0.075mm (3mil/3mil) |
| Minimaler ringförmiger Ring auf innerer Seite der Schicht eine | 3mil (0.075mm) |
| Maximales Cugewicht OL | 6oz (210um) |
| Maximales Cugewicht 1L | 12oz (420um) |
| Fertige Brettstärke | 0.20-6mm |
| Schichtzählung | 2-32L |
| Schicht auf Schichts-Ausrichtung | ±3mil (±76um) |
| Minimaler fertiger Lochdurchmesser | 0.15mm (6mil), 0.1mm (4mil) für HDI |
| Lochposition Genauigkeit | ±2mil (±50um) |
| Schlitz hloe Toleranz | ±3mil (±75um) |
| PTH-Durchmessertoleranz | ±2mil (±50um) |
| NPTH-Durchmessertoleranz | ±1mil (25±um) |
| Max Aspect-Verhältnis PTH | 10:1 |
| Kupfer auf der Wand der Löcher | 0.4-2mil (10-50um) |
| Grapic-Muster-Ausrichtungstoleranz | ±3mil (0.075um) |
| Minimale Bahn/Abstand 1L (Mil) - kupferner Gewichtsabhängiger | 3mil/3mil (75um/75um) |
| Die Bahn Radierungstoleranz | ±1mil (±25um) |
Anwendung
Unsere Produkte sind auf Telekommunikation, Datenverarbeitungsnetzen, medizinischer Ausrüstung und vielen anderen High-Techen Gebieten weitverbreitet.
Unsere Dienstleistungen
Mit unseren Berufsabteilungen können wir anbieten:
PWB-Entwurf
PWB-Fertigung: PWB-Datei oder Gerber-Datei brauchten
Versammlung PWBs PCBA SMD SMT: Bom-Liste brauchte
Elektronischer Entwurf
Rücktechnik - PWB-Kopie, PWB-Klon, IC decodieren
Komponenten-Beschaffung
Endprodukt-Test PWBs PCBA
Massenproduktion
Prodcutions-Lohnherstellung
NDA - Nicht-Freigaben-Vereinbarung
Unsere PWB-Herstellungs-Fähigkeit
| Einzelteil | Spezifikation | |
| 1 | Numbr der Schicht | 1-16 Schichten (Standard) |
| 2 | Material | FR4, Aluminium, FPC |
| 3 | Oberflächenende | HASL (WENN), Vergolden, Enig, Immersionsgold, Immersions-Zinn, OSP |
| 4 | Endbrett-Stärke | 0.2mm-6.00 Millimeter (8mil-126mil) |
| 5 | Kupferne Stärke | 1/2 Unze Minute; 12 Unze maximal |
| 6 | Lötmittel-Maske | Grün/schwarz/weiß/rot/blau/Gelb |
| 7 | Min. Trace Width u. Zeilenabstand | 0.075mm/0.1mm (3mil/4mil) |
| 8 | Min.Hole-Durchmesser für CNC Driling | 0.1mm (4mil) |
| 9 | Min.Hole-Durchmesser für das Lochen | 0.9mm (35mil) |
| 10 | Größte Plattengröße | 610mm*508mm |
| 11 | Loch-Position | +/-0.075mm (3mil) CNC Driling |
| 12 | Leiter Width (W) | 0.05mm (2mil) oder; +/--20% von der Originalvorlage |
| 13 | Loch-Durchmesser (H) | PTH L: +/-0.075mm (3mil); Nicht--PTH L: +/-0.05mm (2mil) |
| 14 | Entwurfs-Toleranz | 0.125mm (5mil) CNC-Wegewahl; +/-0.15mm (6mil) durch das Lochen |
| 15 | Verzerrung u. Torsion | 0,70% |
| 16 | Isolationswiderstand | 10Kohm-20Mohm |
| 17 | Leitfähigkeit | <50ohm> |
| 18 | Prüfspannung | 10-300V |
| 19 | Platten-Größe | 110×100mm (Minute); 660×600mm (maximal) |
| 20 | Schicht-Schichtfehlausrichtung | 4 Schichten: 0.15mm (6mil) maximal; 6 Schichten: 0.25mm (10mil) maximal |
| 21 | Min.spacing zwischen Lochrand zum Circuitymuster einer inneren Schicht | 0.25mm (10mil) |
| 22 | Min.spacing zwischen Brett ouline zum Schaltkreismuster einer inneren Schicht | 0.25mm (10mil) |
| 23 | Brettdickentoleranz | 4 Schichten: +/-0.13mm (5mil); 6 Schichten: +/-0.15mm (6mil) |
| 24 | Widerstand-Steuerung | +/--10% |
| 25 | Unterschiedliches Impendance | +-/10% |
FAQ
Q1: Was ist die Hauptarten von PWB- und PCBA-Service?
: Hauptausschuß der industriellen Geräte/der medizinischen Geräte/mitteilsame Geräte/drahtlose Geräte Comsumer-Elektronik Geräte.
Q2: Sind Sie eine Fabrik oder Geschäftsfirma?
: Wir sind eine Fabrik Service Soems eins PWB-PCBA End.
Q3: Wieviele SMD-Linien haben Sie?
: 8 Linien, Ausrüstung von Japan, YAMAYA-Marke.
Q4: Wenn ich PWB-Kopie oder PWB-Entwurf oder PWB-Neukonstruktion benötige?
: Mit unseren Berufsteams. mit vollen Erfahrungen können wir gute Dienstleistungen für Sie erbringen:
a, schematische Datei PWBs;
b, Beschreibung der speziellen Funktion;
c, zwei oder Arbeitsproben;
d, irgendwelche Detailinformationen, die Sie zur Verfügung stellen können.
