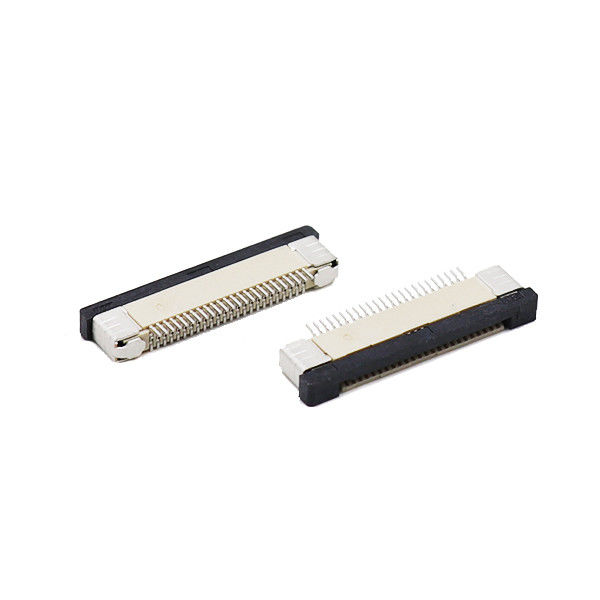

FFC/FPC-Steckverbinder 0,5 mm Rastermaß FPC H=2,0 2,5 3,0 Slider-Serie SMT
Produkt-Highlights
- 0,5 mm feines Rastermaß, 40 Positionen, SMT-Oberflächenmontage, 3 Stapelhöhenoptionen: 2,0 mm / 2,5 mm / 3,0 mm, eine Teilefamilie deckt mehrere Gehäusehöhenanforderungen ab
- ZIF-Flip-Lock-Betätiger-Design, geringe Steckkraft, klares Klick-Feedback zur Vermeidung von unvollständigem FPC-Sitz und Feld-Intermittenzfehlern
- Phosphorbronze-Kontakte mit selektiver Vergoldung, stabile Kontaktleistung für LVDS, MIPI-DSI, RGB-Parallel-Display-Signalübertragung
- Hochtemperatur-LCP-Gehäuse, vollständig kompatibel mit bleifreiem Reflow-Löten; gestanzte Tape-on-Reel-Verpackung für Hochgeschwindigkeits-SMT-Massenproduktion
- Obenliegender Kontakt / untenliegender Kontakt optional; unterstützt Standard-FPC/FFC-Flachflexkabel mit 0,3 mm Dicke.
- RoHS-2.0 & REACH-konform; strenge Chargenkonsistenz, Musterunterstützung, kundenspezifische Modifikationen für OEM-Projekte verfügbar
Beschreibung
| Rastermaß |
0,5 mm |
| Höhe |
2,0 mm |
4-60 Pins verfügbar |
|
3,0 mm |
36-40-45-50-54-55-60 Pins verfügbar |
| Montagetyp |
SMT/ZIF |
| Kontaktposition |
Einseitiger Kontakt |
| Typ |
Schiebeschloss |
| Strombelastbarkeit |
0,5 A/Pin Max |
| Spannungsfestigkeit |
50 V AC/DC MAX |
| PrüfspannungVoltage |
250 V AC, 1 Min. |
| Abdeckungsmaterial |
LCP UL94V-0 Schwarz |
| Gehäuse |
LCP UL94V-0 Natur |
| Terminal/Kontakt |
Kupferlegierung |
| Beschichtung |
Zinnbeschichtung / Vergoldung |
| Betriebstemperatur |
-40 °C bis +85 °C |
| Lieferzeit |
7-10 Werktage |
Typische Anwendungen
- Display- und Touch-Geräte: TFT-LCD, OLED-Bildschirmmodule, Touch-Controller, industrielle Mensch-Maschine-Schnittstellen-Panels, POS-Terminals
- Eingebettete und Unterhaltungselektronik: Single-Board-Computer, Handheld-Geräte, tragbare Instrumente, Drucker, Smart-Home-Bedienfelder
- Industrielle Steuerungsausrüstung: Industrielle Sensoren, Datenerfassungsmodule, Hilfseinheiten für die Fabrikautomatisierung, interne Display-Schnittstellen von Überwachungskameras
- Medizinische elektronische Geräte: Patientenüberwachungsgeräte, diagnostische Hilfsmodule (nicht implantierbar), interne Flex-Verbindungen von tragbaren medizinischen Instrumenten
- IOT & Peripherie-Hardware: Gateway-Zubehör, Smart-Wearable-Zubehör, interne Signalverbindungen von Test- und Messgeräten
FAQ
F1: Kann ich H2.0 / H2.5 / H3.0 Teile direkt auf derselben Leiterplatte austauschen?
A: Ja. Diese Produktfamilie verwendet ein einheitliches SMT-Pad-Layout. Sie können die Stapelhöhe durch Wechseln der Teilenummer ändern; keine Leiterplattenänderung erforderlich. Die physische Gehäusehöhe unterscheidet sich jedoch und muss mit dem mechanischen Gehäuseabstand übereinstimmen.
F2: Was passiert, wenn das FPC unvollständig eingesetzt wird?
A: Der Flip-Lock-Betätiger kann nicht vollständig geschlossen werden, wenn das FPC nicht richtig sitzt. Wenn es im Zustand des teilweisen Einsetzens zwangsweise geschlossen wird, treten intermittierende Signal- oder Unterbrechungsfehler auf. Bestätigen Sie immer ein deutliches "Klick"-Geräusch beim Verriegeln des Betätigers.
F3: Kann ich für Nacharbeiten einen manuellen Lötkolben verwenden?
A: Manuelle Lötung ist für begrenzte Reparaturen zulässig. Halten Sie die Löttemperatur bei <= 350 °C, die Lötzeit pro Pin <= 3 Sekunden. Berühren Sie niemals das LCP-Kunststoffgehäuse mit der heißen Lötspitze, da das Schmelzen des Gehäuses zu dauerhaften Schäden am Steckverbinder führt. Maximal zulässige Nacharbeitszeiten: 2 Mal pro Steckverbinder.
F4: Welches FPC / FFC-Kabel sollte ich kaufen, um diesen Steckverbinder zu ergänzen?
A: Standard: 0,5 mm Rastermaß, 40 Leiterbahnen, 0,30 mm Gesamtdicke. Prüfen Sie, ob Sie eine Versteifungsverstärkung am Einführungsende des FPC benötigen.
F5: Unterstützt dieser Steckverbinder Hochgeschwindigkeits-MIPI / LVDS-Signale?
A: Er unterstützt die Übertragung gängiger Display-Schnittstellensignale. Für Hochgeschwindigkeits-Differenzsignale hängt die Gesamtleistung des Systems von der Impedanzkontrolle des FPC, dem Leiterbahndesign der Leiterplatte und dem Masse-Layout ab. Wir empfehlen eine gemeinsame Validierung mit Ihrem FPC-Lieferanten.
F6: Was ist die Haltbarkeit von rollenverpackten Steckverbindern?
A: Unter originaler versiegelter Verpackung, Lagerung <= 40 °C / <= 70 % RH, beträgt die Haltbarkeit 6 Monate. Nach dem Öffnen der Rolle die SMT-Montage innerhalb von 72 Stunden unter normalen Werkstattbedingungen abschließen, um eine Oxidation der Kontakte zu vermeiden.
F7: Können Sie Altium / KiCad PCB-Footprint-Dateien und Datenblätter bereitstellen?
A: Ja. Kontaktieren Sie unser Verkaufsteam, um das offizielle Datenblatt, das 3D-STEP-Modell und die PCB-Footprint-Bibliothek für die technische Bewertung anzufordern.
F8: Kann ich Kleinmengenmuster vor der Massenbestellung erhalten?
A: Musterservice ist für die Designvalidierung verfügbar. Standard-Muster werden schnell geliefert; kundenspezifische Varianten erfordern eine Angebotserstellung für die Werkzeug-Lieferzeit.
