2.54mm Doppelreihe 2x20 Pin PCB weibliche Kopfzeile

Beschreibung des Produkts

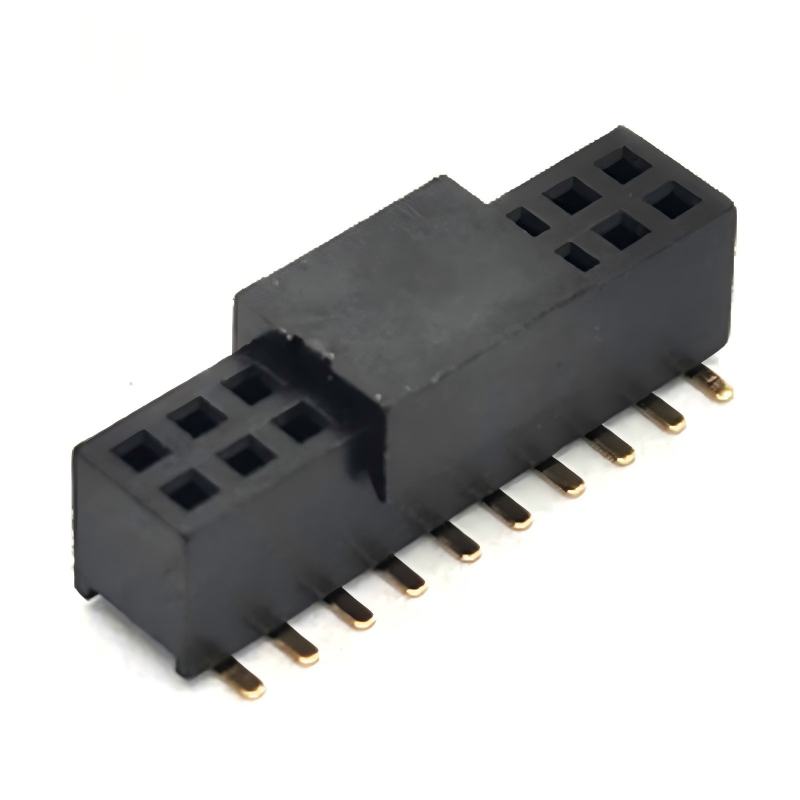

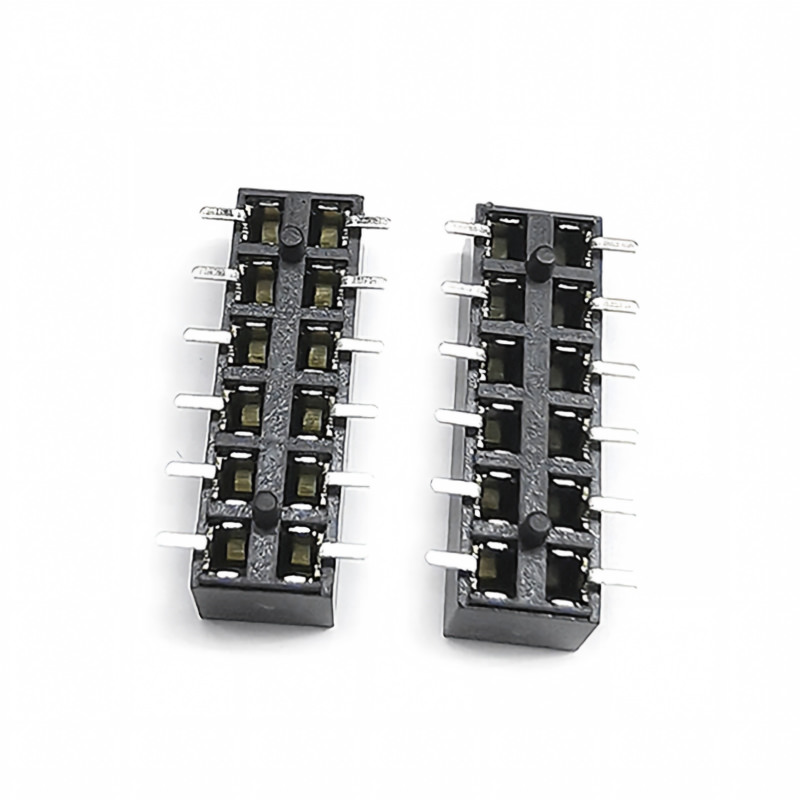

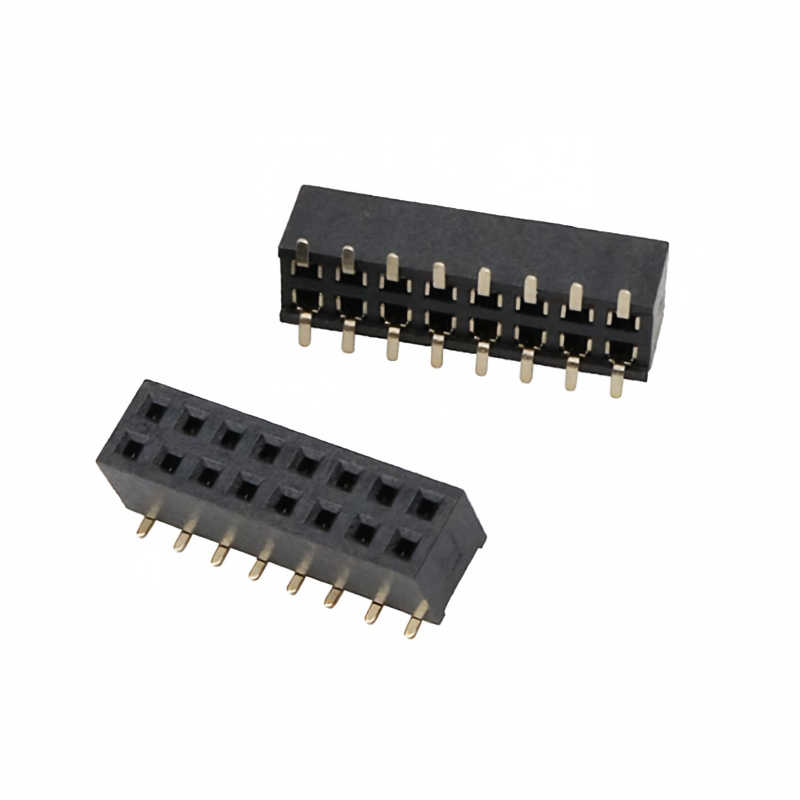

Die1.27mm Pitch Female Header, 2-Reihe SMT-Typ mit Pegist eine kompakte Platten-zu-Platten-Verbindung für PCB-Montagen, bei denenbegrenzte Plattenfläche, kontrollierte Steckverbinderhöhe und genaue SMT-Platzierungsind wichtig.

Mit einem1.27 mm (0,050") Abstand, Doppelreihenkontakt, Oberflächenbau und optionale/anpassbare mechanische Abmessungen,Dieser weibliche Kopf ist für kompakte elektronische Module geeignet, die eine zuverlässige Kopplungsoberfläche zwischen PCBs benötigen.

DiePositionsaufstellung 820ist für Anwendungen mit geringer bis mittlerer Kontaktzahl geeignet, während es maßgeschneidert istIsolationshöhe und Lötbeinlängeermöglicht es Ingenieuren, den Stecker an unterschiedliche PCB-Stackhöhen, Paarungsdistanzen und Montagebedingungen anzupassen.

Das integrierteStecknadelbietet eine zusätzliche mechanische Positionierungsfunktion während der PCB-Montage und hilft, den Stecker mit dem PCB-Fußabdruck auszurichten.

Anpassungshöhe und Lötbeinlänge

Entworfen um Ihr PCB-Stack-Up

Einer der wichtigsten Vorteile dieser Steckverbinderkonfiguration ist die Möglichkeit, dieIsolationshöhe und Lötbeinlänge.

Anstatt das PCB-Design zu zwingen, eine feste Steckgeometrie zu berücksichtigen, können die Ingenieure den Stecker um die eigentliche mechanische Struktur herum spezifizieren.

Die Anpassung kann für folgende Bereiche in Betracht gezogen werden:

• PCB-PCB-Abstand
• Höhe des Koppelverbinder
• Komponentenfreigabe
• Störungen im Gehäuse
• Anforderungen an die Lötgelenke
• PCB-Dicke
• Automatisierte SMT-Montage

Die Industrielieferanten von 1,27 mm weiblichen Kopfplatten bieten häufig anpassbare Isolierhöhen und Pin/Tail-Längen für verschiedene PCB-Abstandsanforderungen an.

Anpassungsmöglichkeiten
Anzahl der Pins: 2 bis 50 Pins zusätzlich zum Standard 20P
Beschichtung: Blitzgold / Hartgold / mattes Zinn
Merkmal: Hinzufügen von Polarisierungsschlüssel, Lokalisierungspfähle
Verpackung: Richten Sie die Rollenmaße für Ihren SMT-Zuführer ein
Anpassung des Gehäusematerials an höhere Temperaturanforderungen

Anwendungen

Industrieelektronik

geeignet für

• Industrielle Steuerungen
• Kontrollplatten
• Elektronik mit PLC-Bezug
• Messgeräte
• Automatisierungsmodule

Kommunikationsgeräte

Zu den möglichen Anwendungen gehören:

• Netzausrüstung
• Kommunikationsmodule
• Schnittstellenplatten
• Eingebettete Kommunikationssysteme

Eingebettete Rechner

Durch den kompakten 1,27 mm großen Abstand eignet sich dieser Steckverbinder für:

• Eingebettete Computerplatten
• Prozessormodule
• Ausdehnungsplatten
• Kompakte Rechenplattformen

Anzeige und HMI-Elektronik

Zu den Anwendungen gehören:

• Anzeigesteuerung
• HMI-Module
• LCD-Schnittstellenplatten
• Elektrische Steuerung mit Touchscreen

Verbraucherelektronik

Zu den möglichen Verwendungen gehören:

• Intelligente Geräte
• Portable elektronische Ausrüstung
• Kompakte Steuermodule
• Audio- und Videoelektronik

Elektronik für die Automobilindustrie

Zu den möglichen Anwendungen gehören:

• Fahrzeugsteuerungsmodule
• Anzeigeelektronik
• Instrumentenkreise
• Elektronik für Infotainment
