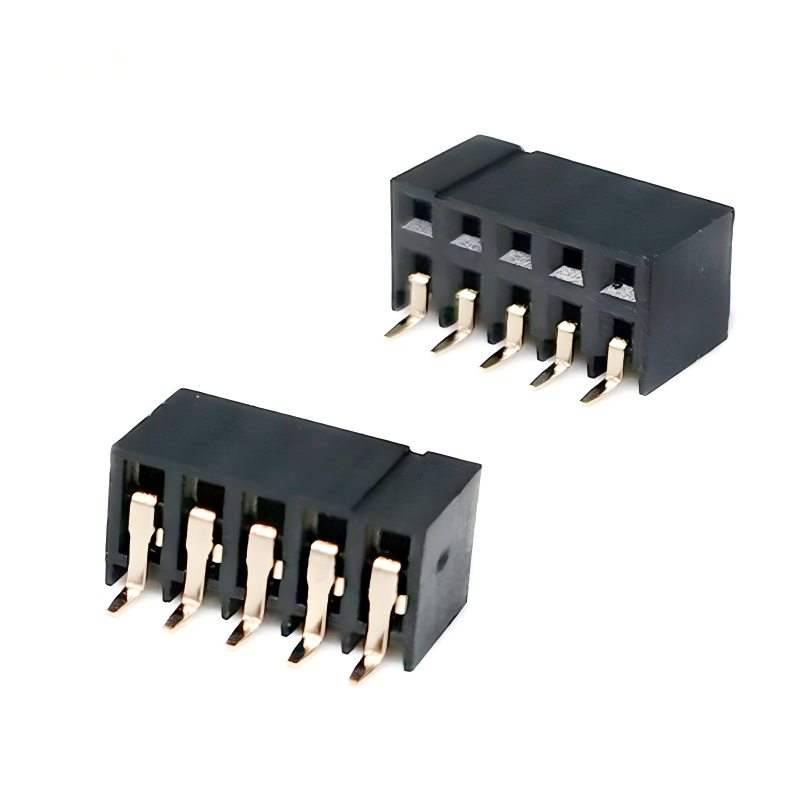

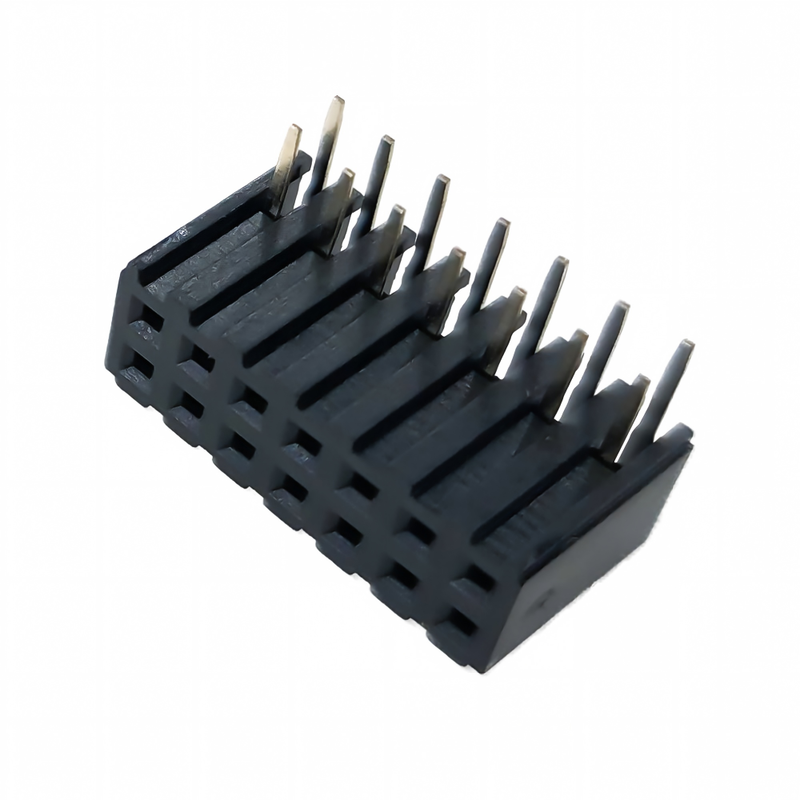

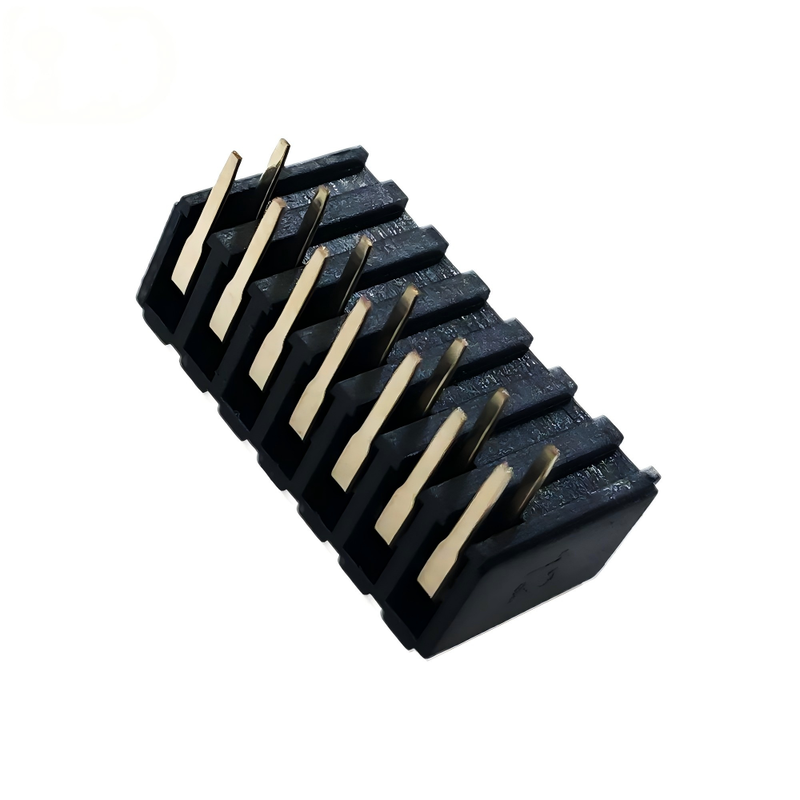

Name: Kundenspezifische 2,54-mm-Raster-Buchsenleisten, zweireihig für industrielle Automatisierungssteuerungssysteme
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: weiblicher Titel
Price: 4.10 USD
Availability: InStock

Zu Hause > Produkte > Weibliches Titel-Verbindungsstück >

Kundenspezifische 2,54-mm-Raster-Buchsenleisten, zweireihig für industrielle Automatisierungssteuerungssysteme

2 54-mm-Raster-Buchsenleisten

zweireihige Buchsenleisten-Steckverbinder

Markenname:

XTKCONN

Zertifizierung:

CE,SGS,ROHS,ISO9001

Modellnummer:

weiblicher Titel

Kontakt mit uns

Bitte um ein Angebot

Kundenspezifische 2,54-mm-Raster-Buchsenleisten, zweireihig für industrielle Automatisierungssteuerungssysteme

Produktdetails

Beendigungsstil:

Lot

Paket:

Klebebandverpackung

Temperaturbereich:

-40 bis 85 Grad Celsius

Material:

Plastik

Haltbarkeit:

Hoch

Kontaktnabel Material:

Phosphorbronze

Aktuelle Bewertung:

Verbindungstyp:

Zum Aufstecken

Hervorheben:

2 54-mm-Raster-Buchsenleisten

zweireihige Buchsenleisten-Steckverbinder

Zahlungs- und Versandbedingungen

Min Bestellmenge

1000 Stück

Preis

Negotiable Price

Verpackung Informationen

Innenverpackung: in Rolle; Außenverpackung: Rolle im Karton

Lieferzeit

5-7 Tage

Zahlungsbedingungen

L/C, T/T, Payyal

Versorgungsmaterial-Fähigkeit

3KK Stk

Verwandte Produkte

Kundenspezifische 2,54-mm-Raster-Buchsenleisten, zweireihig für industrielle Automatisierungssteuerungssysteme

Beste Preis erhalten

2.0mm Pitch Doppelreihe weibliche Kopfhaut vertikale Steckdose

Beste Preis erhalten

Video

Stift FeMännlich Header Verbinder Dual-Seite SMTs 1.27mm Kasten-10

Beste Preis erhalten

2.54 Doppelreihe vertikaler Rechtswinkel 2x4-Pin-PCB-Konnektor-Kopf für männliche und weibliche Verbindungen

Beste Preis erhalten

Kontakt mit uns

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

Kontaktieren Sie uns jetzt

Produktbeschreibung

2,54-mm-Rastermaß 20-polige Buchsenleiste für Leiterplatten, Buchse-Stecker, SMT-Typ

Produktbeschreibung

Artikel	Spezifikation
Produktname	Kundenspezifische 2,54-mm-Rastermaß-Buchsenleisten mit zwei Reihen
Rastermaß	2,54 mm (0,100 Zoll)
Reihenanzahl	Doppelt / Zweireihig
Pin-Bereich	2×2 bis 2×40 Pins (insgesamt 4 bis 80 Positionen)
Montagetyp	Durchsteckmontage (THT) / SMT-Oberflächenmontage (kundenspezifisch wählbar)
Ausrichtung	Gerade vertikal / Rechtwinklig / Kundenspezifische Stapelhöhe
Nennstrom	3 A pro Kontakt
Nennspannung	250 V AC
Kontaktwiderstand	≤ 20 mΩ
Isolationswiderstand	≥ 1000 MΩ
Spannungsfestigkeit	AC 500 V, 1 Minute
Betriebstemperatur	‑40 °C bis +105 °C
Reflow-Beständigkeit	Max. 260 °C, 5-10 s (SMT-Version)
Steckzyklen	100-500 Zyklen (abhängig von der Beschichtung)
Konformität	RoHS 2.0, REACH, UL94-V-0 Gehäuse

Unsere kundenspezifischen 2,54-mm-Buchsenleisten mit zwei Reihen sind Board-to-Board-Leiterplatten-Buchsenverbinder, die speziell für industrielle Automatisierungssteuerungssysteme entwickelt wurden. Dieser Standard-Formfaktor mit 0,100-Zoll-Rastermaß liefert stabile Signal- und Niedrigleistungsverbindungen für SPS-Module, E/A-Karten, Bewegungssteuerungsgeräte und industrielle Embedded-Controller. Im Gegensatz zu massenproduzierten Standard-Buchsenleisten passen wir Pinanzahl, Montageart, Gehäusehöhe, Beschichtungsdicke und mechanische Merkmale an Ihr industrielles Leiterplattenlayout, Ihre Vibrationsumgebung und Ihre Produktionsprozessanforderungen an. Diese Buchsen eignen sich sowohl für die Durchsteck- als auch für die SMT-Reflow-Montage und lösen gängige Industrieprobleme: intermittierende Kontakte unter Vibration, Lötverformung, begrenzter Platzbedarf und gemischte Signal-Niedrigleistungsübertragungsszenarien.

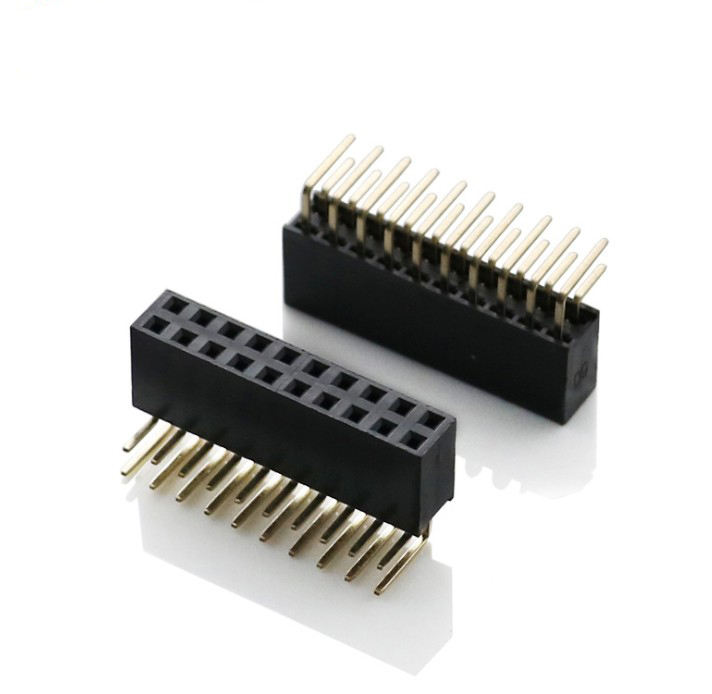

Kundenspezifische 2,54-mm-Raster-Buchsenleisten, zweireihig für industrielle Automatisierungssteuerungssysteme

Materialdetails

Komponente	Standardmaterial	Kundenspezifische Optionen
Isolatorgehäuse	PA66-GF, UL94-V-0 flammhemmendes Schwarz	PA6T / LCP Hochtemperaturkunststoff für starke Reflow-Profile
Kontaktklemme	Phosphorbronze (hohe Federkraft)	Messing für kostengünstige Anwendungen ohne Vibration
Basisschicht	50 μ" Nickelsperrschicht	—
Kontaktflächenbeschichtung	Verzinnt (kostengünstig)	3-15 μ" Goldflash / Vollvergoldung für stark vibrierende Industrieumgebungen

Kundenspezifische Optionen
Pinanzahl: 2-50 Pins verfügbar neben Standard 20P
Beschichtung: Goldflash / Hartgold / Mattzinn
Merkmal: Hinzufügen von Polschlüsseln, Positionierstiften
Verpackung: Anpassung der Rollenabmessungen für Ihren SMT-Feeder
Gehäusematerial-Upgrade für höhere Temperaturanforderungen

Anwendungsindustrien & Typische Endprodukte

Geeignet für kompakte Board-to-Board-Verbindungen, bei denen Durchsteckverbinder zu viel Platz auf der Platine beanspruchen.

Industrielle Steuerung & Automatisierung: Kleine SPS-Module, Sensor-Interface-Boards, Datenerfassungskarten, Feldbus-Sub-Boards
IoT & Edge Smart Hardware: BLE/LoRa/Wi-Fi-Funkmodule, interne Board-zu-Board-Verbindung von Gateways, Smart-Sensor-Knoten
Medizinische elektronische Geräte: Tragbare Diagnoseinstrumente, Hilfsmodule zur Patientenüberwachung (RoHS-konformes Material)
Mini-Consumer-Geräte: Handheld-Geräte, Wearable-Module, Mini-Entwicklungsboards, JTAG / ISP-Debug-Schnittstellenverbinder.
Neue Energie & Prüfgeräte: Hilfsplatinen für Batteriemanagementsysteme, interne Verbindungen von Prüfvorrichtungen, kompakte Sub-Module zur Leistungssteuerung

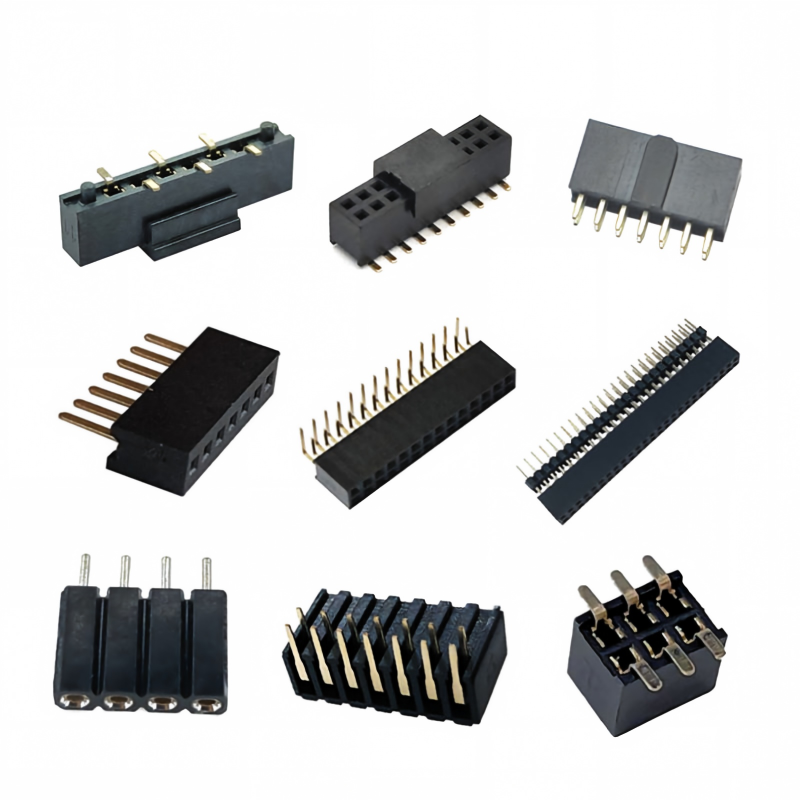

Factory Direct Customized 2.54mm Pitch Female Headers Fast Delivery for Industrial Automation Control System

Zusammenfassung der kundenspezifischen Optionen

Pinanzahl: 2x2 bis 2x40 Positionen
Montage: Durchsteckmontage / SMT-Oberflächenmontage
Ausrichtung: Gerade vertikal / Rechtwinklig
Änderung der Gehäusehöhe/Stapelhöhe
Beschichtung: Zinn, selektives Gold, Vollvergoldung
Polungsschlüssel / Positionierbolzen
Material-Upgrade auf Hochtemperatur-LCP / PA6T

Unterstützung passender männlicher Stiftleisten

Unser Service

Musterverfügbarkeit & Richtlinien

Muster werden unseren Kunden kostenlos auf Anfrage zugesandt, solange sie bereit sind, die Fracht zu bezahlen, oder wir können die Fracht für einige alte Kunden von unserer Seite bezahlen, oder der Kunde kann die Fracht im Voraus bezahlen, und wir können Muster mit unserem Kurier versenden.

Garantien/Gewährleistungen/Allgemeine Geschäftsbedingungen

Wir bieten eine Produktqualitätsgarantie.
Eine schnelle Lieferung von 15 Tagen ist gewährleistet.
Zahlungsbedingungen beinhalten T/T, sind aber verhandelbar, wie L/C, PayPal, Western Union und mehr.

After-Sales-Service

Exzellenter Service wird über unser Netzwerk von Niederlassungen und die Hauptniederlassung angeboten.
Bitte kontaktieren Sie uns telefonisch oder per E-Mail, oder besuchen Sie uns, wenn es Ihnen passt.
Neben dem freundlichen Service bieten wir die wettbewerbsfähigsten Preise und flexible Terminplanung.

FAQ

F: Was ist Ihr MOQ?

A: Unser MOQ beträgt normalerweise 1000 Stück, aber wir akzeptieren kleine Bestellmengen zum Testen.

F: Kann ich Ihre Fabrik besuchen?

A: Willkommen in unserer Fabrik, und wir zeigen Ihnen unseren professionellen Produktionsprozess, und wir können eine langfristige Zusammenarbeit mit Ihnen aufbauen.

F: Was ist Ihre Musterzeit? Was ist Ihre Lieferzeit?

A: 7 Tage für Muster und 15-20 Tage für die Massenproduktion. Es hängt von der Menge ab.

F: Wie inspiziere ich meine Waren?

A: Sie können die Fabrik besuchen, eine dritte Partei zur Inspektion beauftragen oder eine Bildinspektion durchführen.

F: Wie viel kostet der Versand in mein Land?

A: Die Fracht wird von der Spedition basierend auf Ihrem Bruttogewicht und CBM angegeben.

F: Woher weiß ich, ob Sie meine Bestellung versendet haben?

A: Die Sendungsverfolgungsnummer (DHL, UPS, FedEx, TNT, EMS usw.), der Luftfrachtbrief oder der B/L per See werden Ihnen zugesandt, sobald Ihre Waren versendet wurden. Wir verfolgen auch die Lieferung und halten Sie auf dem Laufenden. Der hilfreiche After-Service wird angeboten. Wir unterstützen, was Sie verkaufen.

F: Kann ich personalisierte/kundenspezifische Produkte herstellen?

A: Sicher, senden Sie uns einfach Ihre Zeichnung oder Probe.
