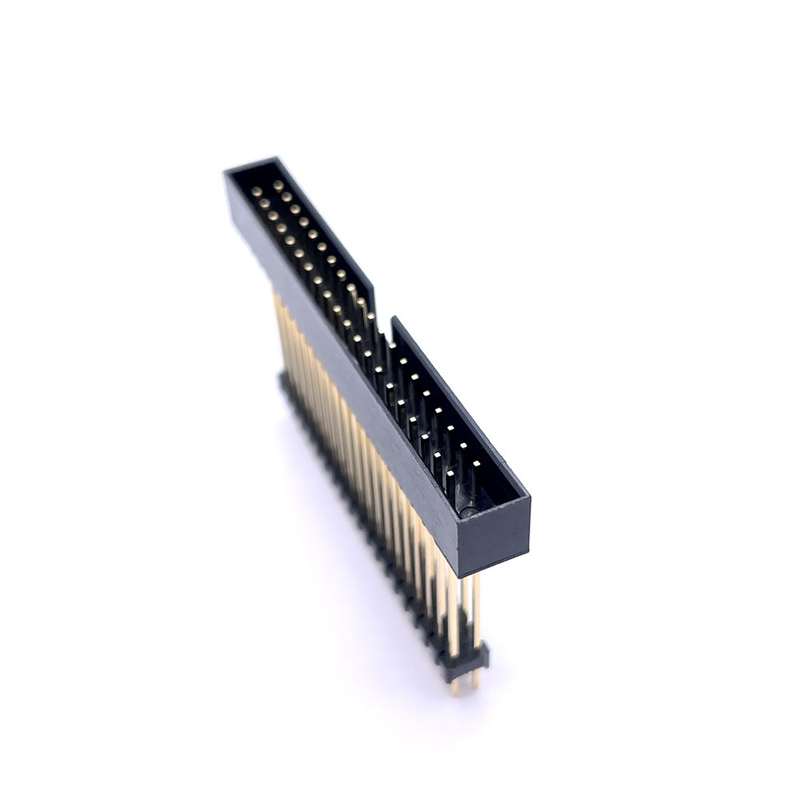

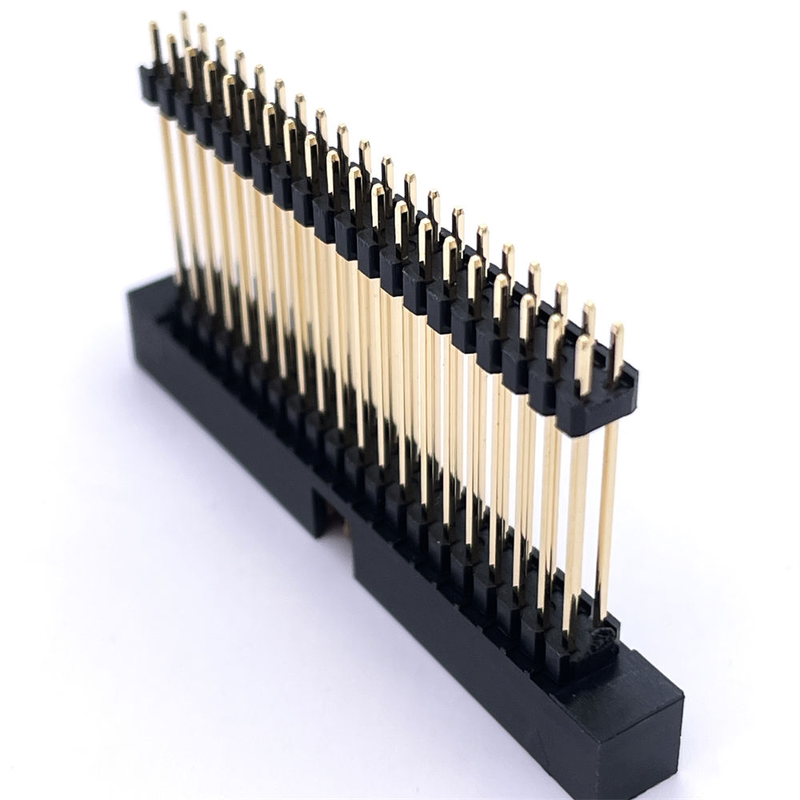

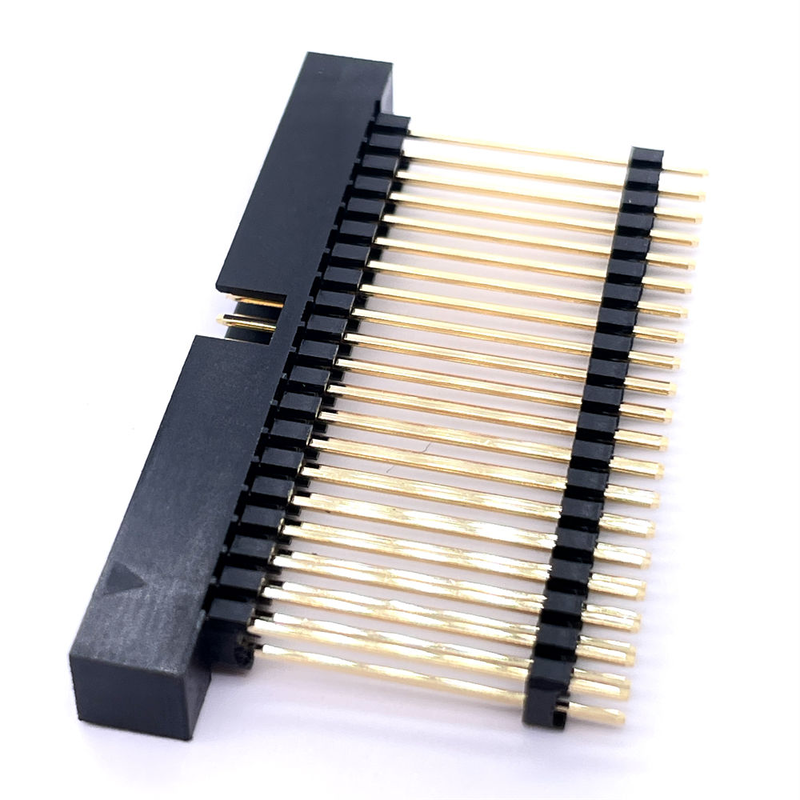

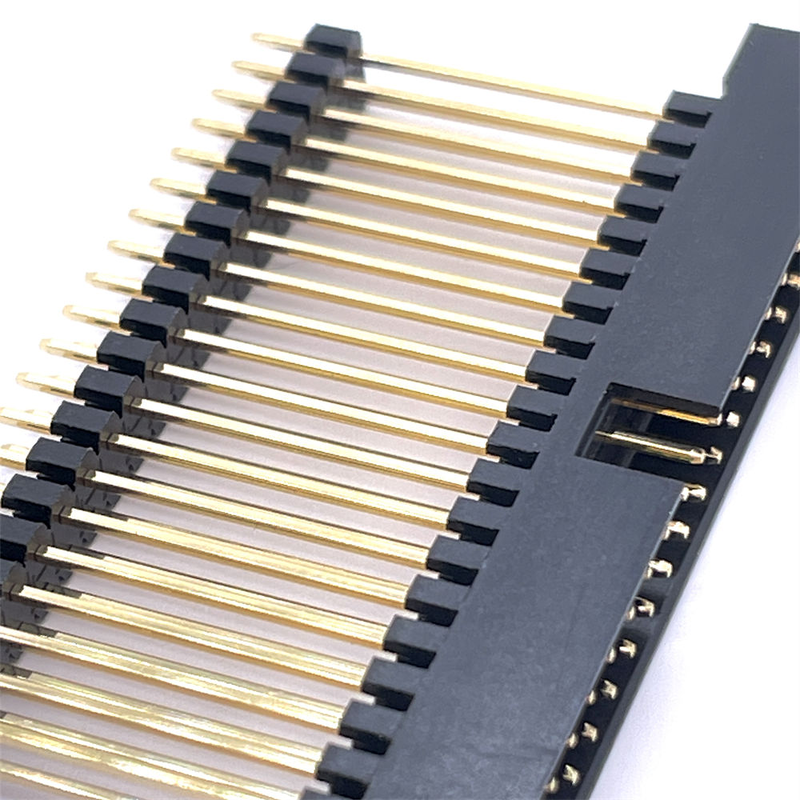

2,0-mm-Box-Header H5,65 2x20p gerade zweireihig vergoldeter kundenspezifischer hochwertiger elektrischer Steckverbinder Box Header

Hervorhebung

• Multi‑Form-Anpassung unterstützt: gerade / rechtwinklig / SMT-Anschluss; kundenspezifische Kunststoffisolatorhöhe verfügbar
• SMT-Pick‑and‑Place-Kappe optional, voll kompatibel mit Tape & Reel automatisierten Montagelinien
• 2,0-mm-Rastermaß, zweireihig 2x20P, geschirmter Box-Header, vergoldete Kontakte für stabile Signalübertragung
• RoHS‑konformes, hochwertiges Phosphorbronze-Kontaktmaterial, lange Steckzyklenlebensdauer
• Flexible Pin‑Anzahl-Erweiterung: 2x2P bis 2x40P auf Anfrage

Produktbeschreibung

Querverweis & alternative Ersatzteile

Direkter mechanischer und elektrischer Drop‑in Ersatz für Mainstream-Marken 2,0-mm-zweireihige Box-Header-Serien.

Hinweis: Bitte überprüfen Sie die genaue Pinbelegung, die Isolatorhöhe H5,65 und die Beschichtungsdicke anhand Ihres Originaldatenblatts, bevor Sie das Design übernehmen. Funktioniert als Alternative zu Molex / TE / JAE äquivalenten 2,0-mm-geschirmten Box-Header-Serien; kundenspezifische Anpassung des Footprints ist verfügbar, wenn Ihr Projekt geringfügige Änderungen erfordert.

Produktmerkmal

1. Geschirmtes Box‑Gehäuse verhindert Fehlsteckungen und schützt Pins vor physischen Schäden während der Montage
2. Phosphorbronze-Kontakte behalten eine stabile Federkraft bei Vibrationen und Temperaturschwankungen bei
3. Vergoldeter Kontaktbereich reduziert den Kontaktwiderstand und verhindert Oxidation für langfristige Zuverlässigkeit
4. Mehrere Anschlussoptionen (gerade/rechtwinklig/SMT) passen sich an verschiedene Leiterplattenlayoutanforderungen an
5. Optionale Pick‑and‑Place-Kappe für SMT-Hochgeschwindigkeits-Automontage
6. Kundenspezifische Isolatorhöhe, Pinanzahl und Beschichtungsdicke für projektspezifische Anforderungen

Produktvorteil

• Direkte Werkslieferung, stabile Dimensionskonsistenz; 100% interne Qualitätskontrolle vor dem Versand
• Unterstützt Tape & Reel-Verpackung, direkte Zuführung zur SMT-Pick‑and‑Place-Maschine ohne sekundäre manuelle Handhabung
• Schnelle Anpassung für nicht‑standardmäßige Höhen / Pinanzahlen / Beschichtungsanforderungen
• Kostengünstige Alternative zu importierten Markenprodukten ohne Einbußen bei der elektrisch‑mechanischen Leistung
• RoHS-konform, geeignet für industrielle, medizinische und Consumer‑Projekte

Anwendung

• Industrielle Steuerplatinen & Embedded-Systemmodule
• Kommunikationsgeräte, Signalübertragungsschnittstellen
• Interne Verbindungen von medizinischen Geräten
• Mess- und Prüfgeräte
• Unterhaltungselektronik, Stromversorgungsplatinenanschlüsse
• Automatisierungsausrüstung Signalverbindung PCBA

Verpackungsmethode

1. Tube (Schlauchverpackung): Antistatischer Schlauch, für Prototypen, Kleinserien & manuelle Montage; nicht geeignet für automatische SMT-Maschinen
2. Tape & Reel: EIA‑481 Standard-Trägerband & Rolle, mit optionaler Pick‑and‑Place-Kappe. Bereit für die direkte Beladung auf SMT-Automaten für die Massenproduktion.

Bitte geben Sie den gewünschten Verpackungstyp bei der Bestellung an.

Lieferzeit

• Muster: 3 Werktage
• Massenproduktionsaufträge: 1‑3 Wochen (abhängig von der Komplexität der Anpassung & Materialverfügbarkeit)

Fabrikzertifizierung & Kundenservice

• Zertifizierungen: UL94V‑0, RoHS, REACH
• Musterrichtlinie: Kostenlose Muster verfügbar, schnelle Mustererstellung
• MOQ: Niedrige MOQ für Standardartikel; kundenspezifische Teile unterliegen Werkzeuganforderungen
• Kundenservice: Anpassung der Pinanzahl, Änderung der Isolatorhöhe, Änderung des Anschlusstyps, Abstimmung der Beschichtungsdicke, spezielle Verpackungsanforderungen.

Kundenleitfaden

1. Bestätigen Sie kritische Abmessungen: Rastermaß 2,0 mm, Körperhöhe 5,65 mm, zweireihig 2x20P vor dem Design‑in
2. Wählen Sie den Anschlusstyp: Gerade THT / Rechtwinklig / SMT entsprechend Ihrem Leiterplattenaufbau
3. Bestätigen Sie die Beschichtungsspezifikation: Goldbeschichtungsdicke für hochzuverlässige Szenarien; Verzinnung für kostensensitive Consumer-Projekte
4. Verpackungsauswahl: Wählen Sie Tape & Reel, wenn Ihre Produktionslinie automatisierte SMT-Pick‑and‑Place verwendet; wählen Sie Tube für Laborprototypen & manuelle Montage
5. Überprüfung des Gegensteckers: Überprüfen Sie den Gegenstecker-Footprint & die mechanische Passform vor der Massenbestellung.

Laden Sie 2D/3D-Zeichnungen und Datenblätter auf Anfrage für Ihre Leiterplattenbibliothek herunter.

FAQ

F: Was ist Ihre MOQ?

A: Unsere MOQ beträgt normalerweise 1000 Stück, aber wir akzeptieren kleine Bestellmengen zum Testen.

F: Kann ich Ihre Fabrik besuchen?

A: Willkommen, unsere Fabrik zu besuchen, und wir zeigen Ihnen unseren professionellen Produktionsprozess. Wir hoffen, dass wir eine langfristige Zusammenarbeit mit Ihnen haben können.

F: Was ist Ihre Musterzeit? Was ist Ihre Lieferzeit?

A: 7 Tage für Muster und 15-20 Tage für die Massenproduktion. Es hängt von der Menge ab.

F: Wie inspiziere ich meine Waren?

A: Sie können inspizieren, indem Sie die Fabrik besuchen, oder eine dritte Partei bitten zu inspizieren, oder durch Bildinspektion.

F: Wie viel kostet der Versand in mein Land?

A: Die Fracht wird von der Spedition basierend auf Ihrem Bruttogewicht und CBM angeboten.

F: Woher weiß ich, ob Sie meine Bestellung versendet haben?

A: Die Sendungsverfolgungsnummer (DHL, UPS, FedEx, TNT, EMS usw.), der Luftfrachtbrief oder der B/L per See wird Ihnen zugesandt, sobald Ihre Waren versendet wurden. Wir verfolgen auch die Lieferung und halten Sie auf dem Laufenden.

F: Kann ich personalisierte/kundenspezifische Produkte herstellen?

 A: Sicher, senden Sie uns einfach Ihre Zeichnung oder Probe.
