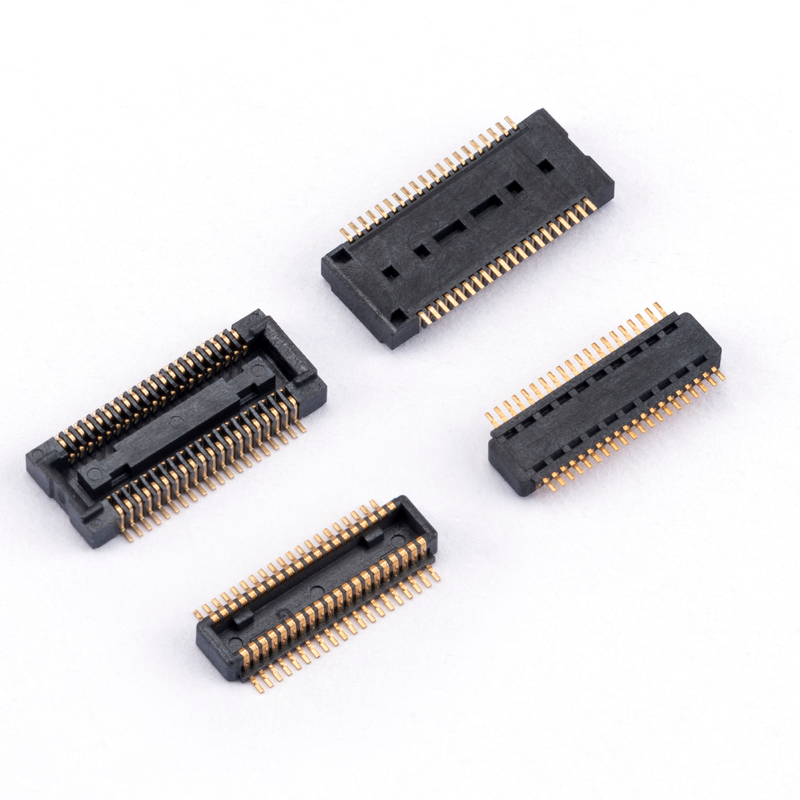

0.4mm Doppelreihe vertikale SMT wasserdichte männlich-weibliche PCB-Board-to-Board-Anschlussplatte
Beschreibung des Produkts
| Artikel |
Spezifikation |
| Art der Ware |
Anschlüsse von Board-to-Board / BTB-Anschlüsse |
| Anschluss-Stil |
Männliches und weibliches Paar |
| Schwingung |
0.4 mm |
| Anzahl der Zeilen |
Dual Row. |
| Typ der Montage |
SMT (Surface Mount Technology) |
| Anbaurichtung |
Vertikal / 180° |
| Kontaktmaterial |
Kupferlegierung / Phosphor Bronze |
| Kontaktplattierung |
Gold überzogen |
| Isoliermaterial |
LCP (Flüssigkristallpolymer) |
| Farbe des Isolators |
Schwarz |
| Verbindungshöhe |
Nach Anwendungsbedarf angepasst |
| Kontaktstellen |
Mehrere Pinnzahlen verfügbar |
| Betriebstemperatur |
Typisch -40 °C bis +85 °C (modellabhängig) |
| Nennspannung |
Bis zu 30V/60V (modellabhängig) |
| Nennstrom |
Bis zu 0,3 A/Kontakt (typische Feinspitzkonstruktion) |
| Kontaktwiderstand |
ca. ≤ 90mΩ (modellabhängig) |
| Widerstand gegen Isolierung |
≥ 50 MΩ |
| Widerstand gegen Spannung |
100-150V Wechselstrombereich (modellabhängig) |
| Haltbarkeit |
30-50 Paarungszyklen (modellabhängig) |
| Verpackung |
Klebeband und Rolle für SMT-Montage |
Der Anschluss ist das leistungsstärkste Anschlussprodukt aller Anschlussprodukte.IndustrieautomationDerzeit beträgt der Hauptabstand von Plattenanschlüssen 0,4 mm, 0,5 mm, 0,8 mm, 1,00 m, 1 mm.27 mm und so weiter.
Merkmal
1. Platzersparende vertikale PCB-Verbindung
Das vertikale SMT-Board-to-Board-Design ermöglicht es, zwei PCB in einer gestapelten Konfiguration zu verbinden, was es für Produkte geeignet macht, bei denen der PCB-Speicherplatz begrenzt ist.
Typische Anwendungen:
- Kompakt eingebettete Systeme
- Industrielle Steuerungen
- Intelligente Geräte
- Portable elektronische Ausrüstung
2. Flexible Stapelhöhenoptionen
Der Stecker unterstützt mehrere Paarungshöhen:
4.0mm / 4.5mm / 5.0mm / 5.5mm / 6.0mm / 6.5mm / 7.0mm / 7.5mm / 8.0mm / 8.5mm
Dies ermöglicht es den Ingenieuren, den geeigneten PCB-Ausstand nach Gehäusestruktur und Anforderungen an das interne Bauteillayout auszuwählen.
3. SMT Herstellungsverträglichkeit
Das SMT-Terminal-Design unterstützt automatisierte Oberflächenmontageprozesse, wodurch die PCB-Montage vereinfacht und die Produktionseffizienz verbessert wird.
Die gängigen SMT-BTB-Anschlüsse verwenden für automatisierte Platzierungsgeräte Verpackungsoptionen mit Band und Rolle.
Zahlungsfrist und Lieferung
1Lieferzeit: 3-15 Werktage nach Bestellbestätigung und Zahlungserhalt.
2Handelsbedingungen: FOB Shenzhen oder EXW.
3Zahlungsfrist: 100% T/T im Voraus vor der Produktion.
4Zahlungsart: T/T, PayPal, Western Union oder andere Methoden.
5. Muster: Muster sind zur Überprüfung der Qualität und Spezifikation verfügbar, und es ist kostenlos für 1-30 Stück.
6Verpackung: Innen: PE-Tasche, Tray, Tube, Box, Tape+Reel Außen: Exportkarton
7Versandart: UPS, DHL, FEDEX, EMS und Luft- und Seeverkehr.
Technischer Auswahlführer
0.4mm Pitch Board zu Board Connector
Empfohlen für
- Ultradünne Unterhaltungselektronik
- Tragbare Geräte
- Kompakte Anzeigemodule
- Elektronik zum Tragen
Vorteile:
- Höhere Kontaktdichte
- Verringerte PCB-Bereichsfläche
- geeignet für miniaturisierte Modelle
0.5mm Pitch BTB Stecker
Empfohlen für
- Module für die industrielle Steuerung
- Kommunikationsgeräte
- Eingebettete Computergeräte
- Intelligente elektronische Produkte
Vorteile:
- Gleichgewicht zwischen Größe und mechanischer Festigkeit
- Flexible Auswahlmöglichkeiten
- geeignet für allgemeine PCB-Verbindungen mit hoher Dichte
0.8mm Pitch Board Steckverbinder
Empfohlen für
- Industrieelektronik
- Module für die Automobilindustrie
- Server- und Computergeräte
- Anwendungen mit höheren mechanischen Anforderungen
Vorteile:
- Stärkere Paarungsstruktur
- geeignet für Konstruktionen mit einer höheren Pinzahl
- Leichtere Montage im Vergleich zu ultrafeinen Schrägsteckverbindern
Anwendungen
Industrieelektronik
- Industrie-Steuerplatten
- Automatisierende Ausrüstung
- Eingebettete Steuerungen
- Messgeräte
Kommunikationsgeräte
- Netzwerkgeräte
- Kommunikationsmodule
- Einheiten zur Signalverarbeitung
Verbraucherelektronik
- Intelligente Endgeräte
- Portable elektronische Geräte
- Anzeigemodule
- Eingebettete Systeme
KI und Computer-bezogene Hardware
Zu den möglichen Anwendungen gehören:
- KI-Edge-Computing-Geräte
- Eingebettete KI-Steuerungen
- Intelligente Endgeräte
- Kompakte Rechenmodule
Vorteil
Kompaktes 0,8mm-Pitch-Design für platzsparende PCB-Layouts
Durch die 0,5 mm große Schrägstruktur können im Vergleich zu herkömmlichen Schrägsteckverbindern mehr Signalkontakte in einen begrenzten PCB-Bereich integriert werden.
Dadurch eignet es sich für:
- Kompakte industrielle Steuerungen
- Eingebettete Computersysteme
- Kommunikationsmodule
- Intelligente elektronische Geräte
Feinpitch-BTB-Anschlüsse werden üblicherweise für Anwendungen ausgewählt, bei denen eine geringere PCB-Größe und eine höhere Komponentendichte erforderlich sind.
Zuverlässige modulare Verbindung von PCB zu PCB
Das männliche/weibliche Paarungskonzept ermöglicht eine direkte Verbindung zwischen zwei Leiterplatten und unterstützt modulare elektronische Architekturen.
Zu den typischen Designvorteilen gehören:
- Reduzierte Anforderungen an die Verkabelung
- Vereinfachte interne Montage
- Verbesserung der Raumnutzung
- Einfachere Modulintegration
SMT für die automatisierte Fertigung kompatibel
Die SMT-Endstruktur ermöglicht die Kompatibilität mit modernen PCB-Baulinien, einschließlich automatisierter Platzierungs- und Reflow-Lötverfahren.
Dies hilft den Herstellern bei der Optimierung:
- Produktionseffizienz
- Einheitlichkeit der Montage
- PCB-Fertigungsabläufe
Häufig gestellte Fragen
F: Haben Sie einen Katalog? Können Sie mir den Katalog schicken, damit ich alle Ihre Produkte überprüfen kann?
A: Ja, Sie können uns online kontaktieren oder eine E-Mail senden, um den Katalog zu erhalten.
F: Ich kann das Produkt nicht in Ihrem Katalog finden.Kannst du das Produkt für mich machen?
A: Unser Katalog zeigt die meisten unserer Produkte, aber nicht alle. Sagen Sie uns einfach, welches Produkt Sie benötigen und wie viele Sie wollen. Wenn wir es nicht haben, können wir auch eine neue Form entwerfen und herstellen, um es zu produzieren.Für Ihre Referenz, eine gewöhnliche Form zu machen, dauert etwa 35-45 Tage.
F: Können Sie eine Probe liefern? Sind diese Proben kostenlos?
A: Ja, wir liefern 5 bis 10 Stück kostenlose Muster für die Prüfung.
F: Was ist mit Ihrer Lieferzeit?
A: Bestandsgüter werden innerhalb von 1 Tag geliefert; kundenspezifische Waren werden innerhalb von 5-7 Tagen geliefert
F: Wie kann ich meine Bestellung versenden?
A: Für kleine Pakete schicken Sie sie per Express, wie DHL, FedEx, UPS, TNT, EMS. Das ist Tür-zu-Tür-Service. Für große Pakete können wir sie per Luft oder See schicken. Wir verwenden Standard-Exportkartons.Wir sind verantwortlich für alle Schäden, die während der Lieferung entstehen..
6. F: Welche Art der Zahlung akzeptieren Sie? Kann ich in RMB zahlen?
A: Wir akzeptieren T/T (überweisung), Western Union und PayPal. Bitte stellen Sie sicher, dass wir den gleichen Betrag wie die Rechnung erhalten können. Und Sie können Geld in RMB bezahlen. Kein Problem.
7F: Wie wäre es mit der Qualitätskontrolle Ihres Unternehmens?
A: Wir halten uns streng an ISO9001, IQC, OQC, IPQC, QA. Die Qualitätssicherung nimmt 10% unserer Abteilung ein. Der CCD-Test wird auf 99% der Produktanwendungen unseres Unternehmens angewendet.
F: Ich brauche Ihre Preisliste für alle Ihre Produkte.
A: Wir haben keine Preisliste für alle unsere Produkte. Weil wir so viele Artikel haben, ist es unmöglich, alle ihre Preise auf einer Liste zu machen,und die Preise ändern sich ständig wegen der Materialkosten und der MengeUnd Sie können uns eine Liste aller Artikel geben, die Sie benötigen; Wir werden sorgfältig bestätigen, eine nach der anderen und geben Ihnen eine Spezifikation und Preisliste
F: Können Sie kundenspezifische Produkte und kundenspezifische Verpackungen herstellen?
A: Ja. Wir haben viele maßgeschneiderte
Bei der individuellen Verpackung gibt es kein Problem, da wir Ihr Logo oder andere Informationen auf die Verpackung setzen.Ich muss nur darauf hinweisen, dass es einige zusätzliche Kosten verursachen wird.
F: Welche Zertifikate haben Sie?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 usw.
