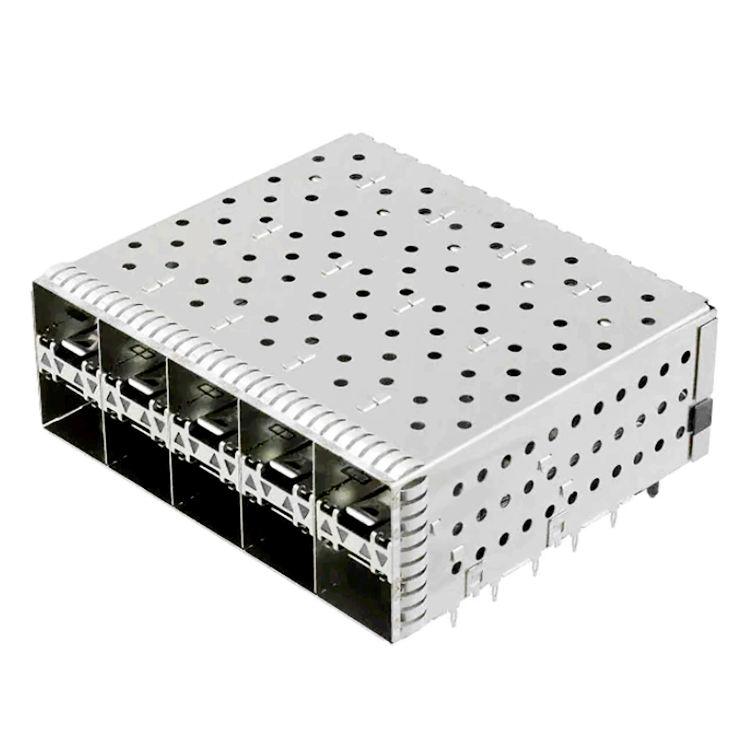

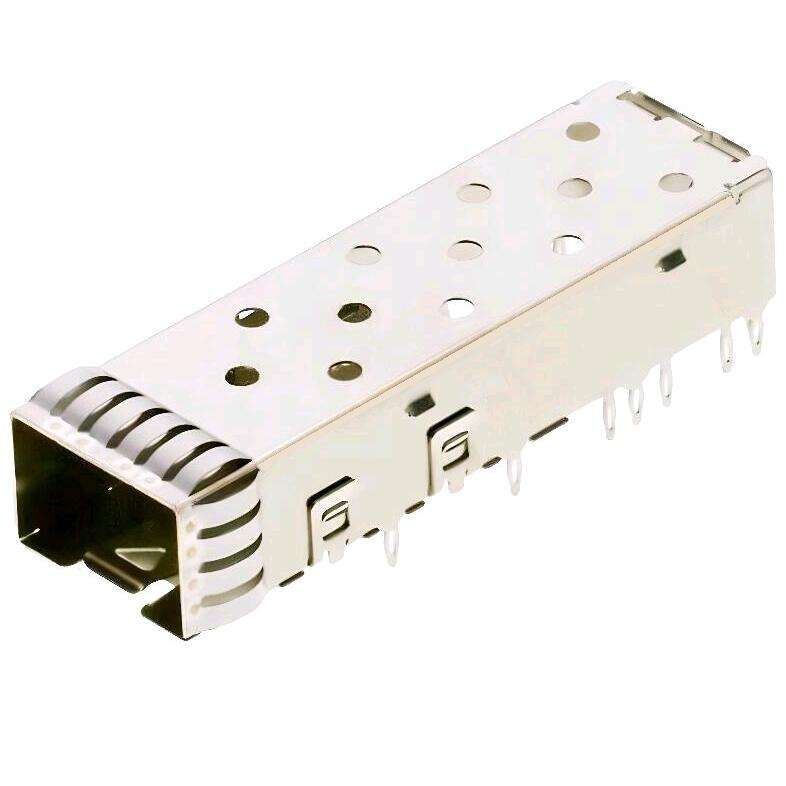

SFP+ Cage 2x5 mit Lichtleiter, Rechtwinkliger Durchsteckstecker mit integriertem Stecker, Gestapeltes EMI-abgeschirmtes Rack-Style I/O-Gehäuse – 200-poliger Press-Fit SFP-Stecker für 10G/25G Switch & Server PCB
Beschreibung
Der SFP+ Cage 2x5 mit Lichtleiter ist ein komplettes Hot-Swap-I/O-Verbindungssystem: ein gestapeltes Metallgehäuse + 200-poliger rechtwinkliger Durchsteckstecker + integrierte Dual-Lichtleiter, geliefert als eine gestapelte Rack-Style-Baugruppe. Er nimmt SFP-, SFP+- und SFP28-Transceiver, DAC- und AOC-Kabel auf und wird über Press-Fit-konforme Pins auf der Host-Leiterplatte montiert – kein Wellenlöten, keine Handverdrahtung.
Entwickelt für Rack-Montagegeräte mit hoher Portdichte (1U/2U ToR-Switches, Blade-Server, 5G-Fronthaul-Boxen, Firewall-Appliances), liefert der vertikale 2x5-Stack zehn 10G/25G-Lanes und beansprucht dabei etwa die Frontplattenbreite eines 1x4-Gehäuses. Die integrierten Lichtleiter bringen Status-LEDs auf die Frontplatte; das Vollmetallgehäuse mit Federkontaktdichtungen schirmt EMI ab und schützt die Signalintegrität bei 10G NRZ und 25G PAM4
|
Parameter
|
Spezifikation
|
|
Teiltyp
|
SFP+ Cage Baugruppe mit integriertem Stecker (gestapelt 2x5)
|
|
Formfaktor
|
SFP / SFP+ / SFP28 abwärtskompatibel
|
|
Port-Matrix
|
2 x 5 (10 Ports gesamt, gestapelt)
|
|
Positionen
|
200 (20 × 10)
|
|
Pitch
|
0,8 mm
|
|
Montage
|
Durchsteckmontage, Rechtwinklig
|
|
Press-Fit (Standard) / SMT-Löt-Tail / Gemischt
|
Press-Fit (konformer Pin, Ø0,64 mm) / optionaler SMT-Tail
|
|
Stecker-Kontakt
|
Phosphorbronze, Goldauflage über Nickel (30 µ" min im Steckbereich)
|
|
Gehäusematerial
|
Kupferlegierung / Neusilber, vernickelt
|
|

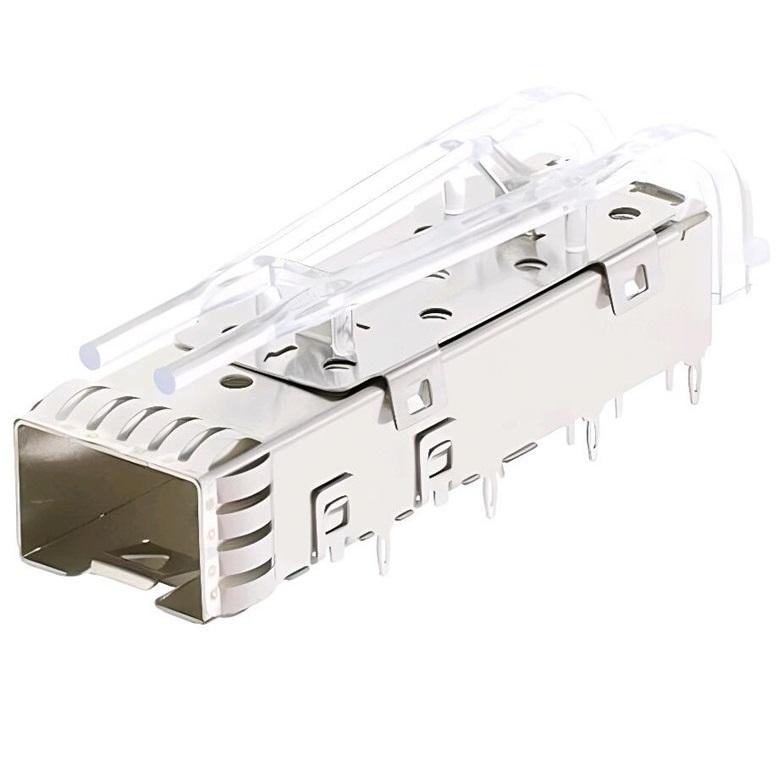

Lichtleiter
|
PMMA / PC klar, Innen + Außen-Konfiguration, 2 LED-Kanäle pro Port
|
|
EMI-Merkmal
|
Federkontakte (oben/links/rechts/unten), optionale Elastomer-Dichtung
|
|
Leiterplattenführung
|
Ja (integrierte Polarisationsstifte)
|
|
Datenrate
|
1,25 G / 10,3125 G (SFP+) / 25,78 G (SFP28)
|
|
Strombelastbarkeit
|
0,5 A pro Kontakt
|
|
Kontaktwiderstand
|
≤ 70 mΩ
|
|
Isolationswiderstand
|
≥ 1000 MΩ
|
|
Spannungsfestigkeit
|
300 V AC / 750 V AC Spitze
|
|
Steckzyklen
|
≥ 100 (Modul-Einstecken/Ausstecken)
|
|
Einsteckkraft (Modul)
|
≤ 40 N
|
|
Aussteckkraft (Modul)
|
≤ 11,5 N
|
|
Betriebstemperatur.
|
-55 °C bis +85 °C (einige Ausführungen bis +105 °C)
|
|
Lagertemperatur.
|
-55 °C bis +105 °C
|
|
Flammability Rating
|
UL 94 V-0 (LCP/PBT-Gehäuse)
|
|
Konform
|
SFF-8431, INF-8074i, RoHS 2.0, REACH
|
|
Kreuzreferenz
|
TE 1-2132403-6 / Molex 076093-5001 / 076047-5003
|
|
MOQ
|
500 Stück
|
|
Muster-Lieferzeit
|
5–7 Werktage
|
|
Massenlieferzeit
|
3–4 Wochen
|
|
Verpackung
|
Schale (antistatisch), optionaler Schlauch
|
5 Hauptverkaufsargumente
-
Integrierter Dual-Lichtleiter (Innen + Außen)– Kanäle Link/ACT/Speed LED-Signale von der Leiterplatte zur Frontblende für alle 10 Ports; kein separater LED-Halter, keine Panel-Nacharbeit.
-
Durchsteckmontage Rechtwinklig + Press-Fit– 200-poliger (20×10) Stecker mit konformen Press-Fit-Tails und rechtwinkligem Ausgang; lötfreie Montage, kompatibel mit Standard-SMT-Reflow + Press-Prozess.2x5 Gestapeltes Rack-Style-Gehäuse
-
– 10 SFP+ Ports in einer gestapelten Gehäusebaugruppe, vertikaler Stack spart 50% Frontplattenbreite gegenüber 1x10 linear; integrierte Leiterplattenführungen für Blind-Pairing.Vollflächige EMI-Abschirmung
-
– Neusilber/Kupferlegierungsgehäuse mit Beryllium-Kupfer-Federkontakten oben/seitlich/unten, ≥60 dB @ 1–10 GHz, erfüllt FCC/CE für 10G/25G NRZ & PAM4.Pin-zu-Pin-Kreuzreferenz zu TE / Molex
-
– Land Pattern & Mechanik entsprechen TE 1-2132403-6, Molex 076093-5001, Amphenol SF-SFP+-2x5; keine Leiterplatten-Neugestaltung für Legacy-Designs.Warum 2x5 Gestapeltes Rack-Style?
Layout
|
Ports
|
Frontbreite
|
Anwendungsfall
|
1x10 linear
|
|
10
|
~140 mm
|
Gemischte Geschwindigkeits-Panels
|
2x5 gestapelt
|
|
10
|
~140 mm1x4 + 1x6
|
1x4 + 1x6
|
1x4 + 1x6
|
|
10
|
~140 mm
|
Gemischte Geschwindigkeits-Panels
|
Option
|
|
Verfügbare Auswahl
|
Port-Matrix
|
|
1x1 / 1x4 / 1x6 / 2x1 / 2x2 / 2x4 /
|
2x5 / 2x6 / 2x8Lichtleiter
|
|
Keine / Nur Außen / Nur Innen / Innen+Außen (Standard)
|
Anschluss
|
|
Press-Fit (Standard) / SMT-Löt-Tail / Gemischt
|
Gehäuseoberfläche
|
|
Ni-plattiert / Sn-plattiert / Schwarz oxidiert
|
EMI
|
|
Nur Federkontakt / + Elastomer-Dichtung / + leitfähiger Schaumstoff
|

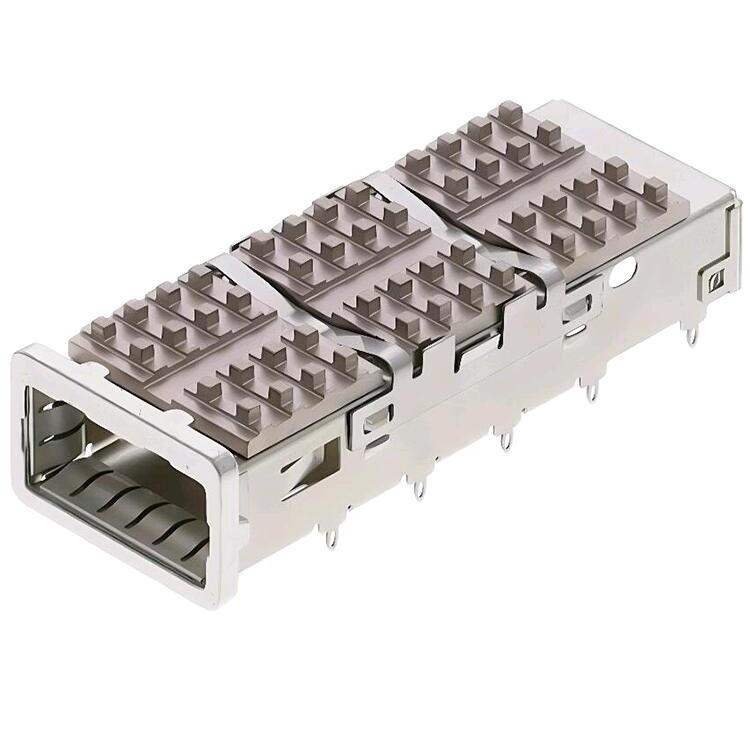

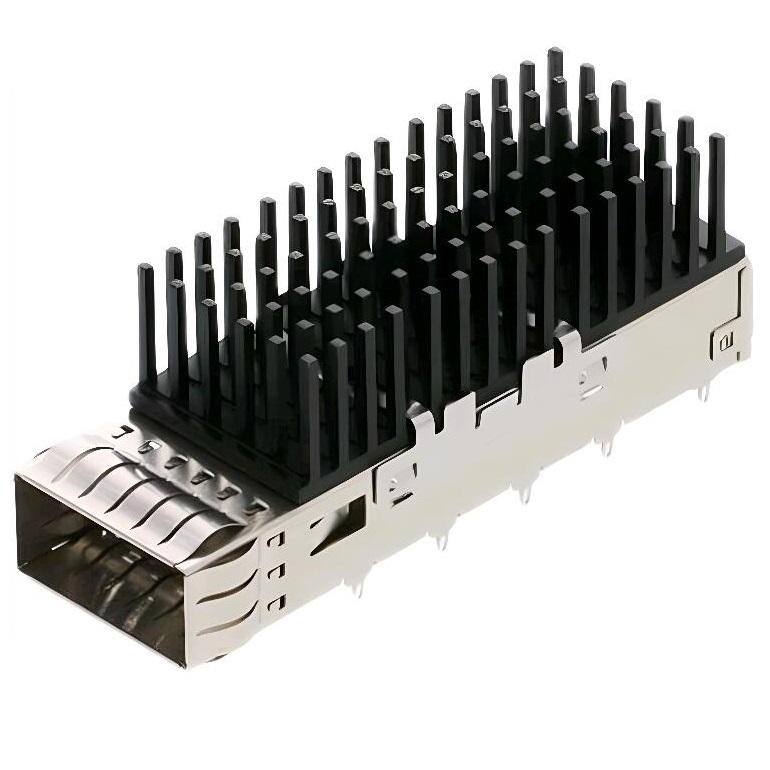

Kühlkörper
|
|
Keiner (Standard) / Oberer Kühlkörper / Seitenflossen
|
Kontaktbeschichtung
|
|
Goldauflage / 15 µ" / 30 µ" / 50 µ"
|
Logo
|
|
Lasermarkierung auf Gehäuseoberseite (MOQ gilt)
|
FAQ
|
F: Wie schnell können wir ein Angebot erhalten?
A: Wenn die Spezifikation bestätigt ist, kann unser Angebot innerhalb von 24 Stunden unterbreitet werden.
F: Können Sie Muster zur Bewertung bereitstellen?
A: Ja, Muster können Ihnen zur Bewertung zugesandt werden.
F: Wie lange dauert die Bearbeitung und der Versand einer Bestellung?
A: Wenn Artikel auf Lager sind, versenden wir sie normalerweise innerhalb der nächsten 3 bis 7 Werktage nach Eingang einer Bestellung.
F: Was ist Ihr Handelsbegriff?
A: FOB, FCA, CFR, CIF, EXW, DDU sind verfügbar. Wir können Ihnen auch helfen, die günstigste und effizienteste Versandmethode zu wählen. F: Was ist die Zahlungsbedingung?
A: Unterstützung Alibaba Trade Assurance Bestellungen online bezahlen, T/T, PayPal usw.
F: Wie lange ist die Garantiezeit?
A: Das Produkt wird mit einer 1-jährigen eingeschränkten Garantie geliefert.
F: Können Sie OEM & ODM-Service anbieten?
A: Ja, unser professionelles F&E-Team wird Ihnen helfen, Ihre Ideen zu verwirklichen.
