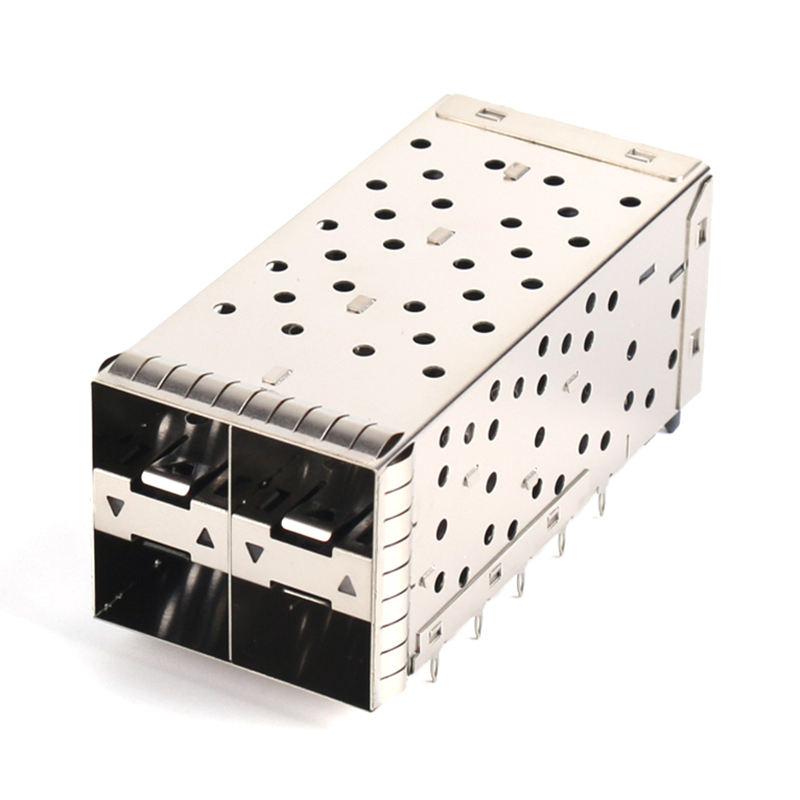

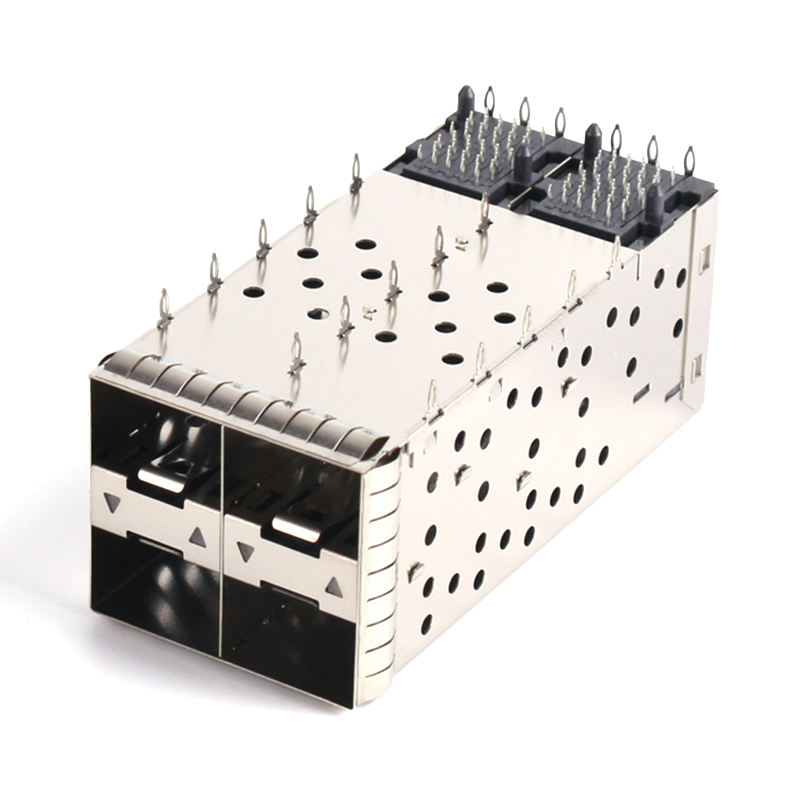

2x2 SFP+ Käfig ohne Lichtrohr Metall-EMI-geschützter Glasfaser-E/A-Anschluss, Press-Fit 20-Positions-Empfänger, Rack-Style Stapelkäfig für 10G/25G-Switch und Server-PCB
Beschreibung des Produkts
1, Vollmetall-EMI-Schutz, Null-Licht-Rohr, maximale HF-Einschränkung.
2Ein integrierter Press-Fit-Empfänger mit 20 Positionen.
32x2 gestapelte Architektur im Rack-Stil.
4Einfallersatz für TE / Amphenol / Molex.
5, Kostenoptimiert für die Produktion in großen Mengen.
|
Parameter
|
Spezifikation
|
|
Art der Ware
|
SFP+ Käfig 2 × 2 (ohne Lichtrohr) + integrierte Behälter
|
|
Unterstützung des Formularfaktors
|
Rückwärtskompatibel mit SFP (1G) / SFP+ (10G) / SFP28 (25G)
|
|
Portkonfiguration
|
2×2 Stapelt (4 Ports insgesamt)
|
|
Positionen pro Hafen
|
20 (insgesamt 80 Kontakte in 4 Häfen)
|
|
Schwingung
|
0.8 mm
|
|
Montageart
|
Durchlöcher, rechten Winkel
|
|
Kündigung
|
Press-Fit Compliant Pin (Ø0,64 mm) / optionale SMT-Lötzeile
|
|
Kontaktmaterial des Behälters
|
Phosphorbronz, Goldflash über Nickel (30 μ" optional)
|
|
Material der Käfigschalen
|
Kupferlegierung/Nickel-Silber, nickelliert
|
|
Leuchtröhre
|
Keine(feste Käfigwand, maximale EMI-Integrität)
|
|
EMI-Schutz
|
Beryllium-Kupfer-Federfinger mit vollem Umfang (oben / links / rechts / unten)
|
|
Datenrate
|
1.25 Gbps 10.3125 Gbps (unterstützt SFP28 25,78 Gbps Module)
|
|
Aktuelles Rating
|
0.5 A pro Berührung
|
|
Kontaktwiderstand
|
≤ 70 mΩ
|
|
Widerstand gegen Isolierung
|
≥ 1000 MΩ
|
|
Widerstand gegen Spannung
|
300 V Wechselstrom
|
|
Paarungszyklen
|
≥ 100 Einfügungen (Modul-Hot-Swap)
|
|
Betriebstemperatur
|
-40 °C bis +85 °C
|
|
Flammenbewertung
|
UL 94 V-0 (LCP-Gehäuse)
|
|
Konforme Standards
|
SFF-8431, INF-8074i, RoHS 2.0, REACH
|
|
Kompatible Module
|
Optische Transceiver (SFP/SFP+/SFP28), DAC, AOC
|
|
MOQ
|
500 Stück
|
|
Vorlaufzeit der Probenahme
|
57 Arbeitstage
|
|
Vorlaufzeit für die Massenproduktion
|
3~4 Wochen
|
|
Verpackung
|
Anti-statische Schachtel/Röhre, Feuchtigkeitsschutzbeutel optional
|
|
Kreuzbezüge
|
TE 1567788-x / Amphenol SF-SFP+-2x2 / Molex 74737 Reihe
|
|
Szenario
|
Mit Lichtrohr
|
ohne Lichtrohr (dieses Produkt)
|
|
EMI-kritische Konstruktionen
|
Kunststofflichtrohr verursacht Öffnung → RF-Leckage-Risiko
|
Massivmetallwand → Nullblende → maximale Abschirmung
|
|
Kostenbewusstes Großvolumen
|
Kosten für zusätzliche Bauteile + Montage
|
Weniger Teile, weniger Platzierungen, geringere BOM
|
|
LED-Zustand auf der Gesichtsplatte nicht erforderlich
|
Verlorene Eigenschaft
|
Saubere Frontplatte, Status über Software/Fernbedienung verwaltet
|
|
Schwierige Industrieumgebungen
|
Leicht gelbe Rohre, Risse, Sammeln von Staub
|
Keine optische Komponente aus Kunststoff, die abgebaut werden kann
|
|
Ultradichte 1U-Schalter
|
Leichtes Rohr erhöht die Tiefe und Komplexität des Stapelns
|
Kürzeres Profil der Z-Achse, einfachere mechanische Stapelung
|
Anpassungsmöglichkeiten
|
Option
|
Wahlmöglichkeiten
|
|
Port-Matrix
|
1×1 / 1×2 / 1×4 / 1×6 / 2×1 / 2×2 (dieses Modell) / 2×4 / 2×5 / 2×6 / 2×8
|
|
Kündigung
|
Press-Fit (Standard) / SMT-Lötschwanz / gemischt
|
|
Enden des Käfigs
|
Nickelplattiert (Standard) / Zinnplattiert / Schwarz oxidiert
|
|
EMI-Erhöhung
|
Nur Federfinger (Standard) / + leitfähige Elastomerdichtung / + leitfähiges Schaumband
|
|
Heizkessel
|
Keine (Standard) / Oberflächenspender aus Aluminium / Seitenspender
|
|
Kontaktplattierung
|
Goldflash (Standard) / 15 μ" / 30 μ" / 50 μ"
|
|
Farbe des Behälters
|
Schwarz (Standard) / Maßgeschneidert (MOQ)
|
|
Branding
|
Lasermarkierung auf der Oberfläche des Käfigs (MOQ gilt)
|
