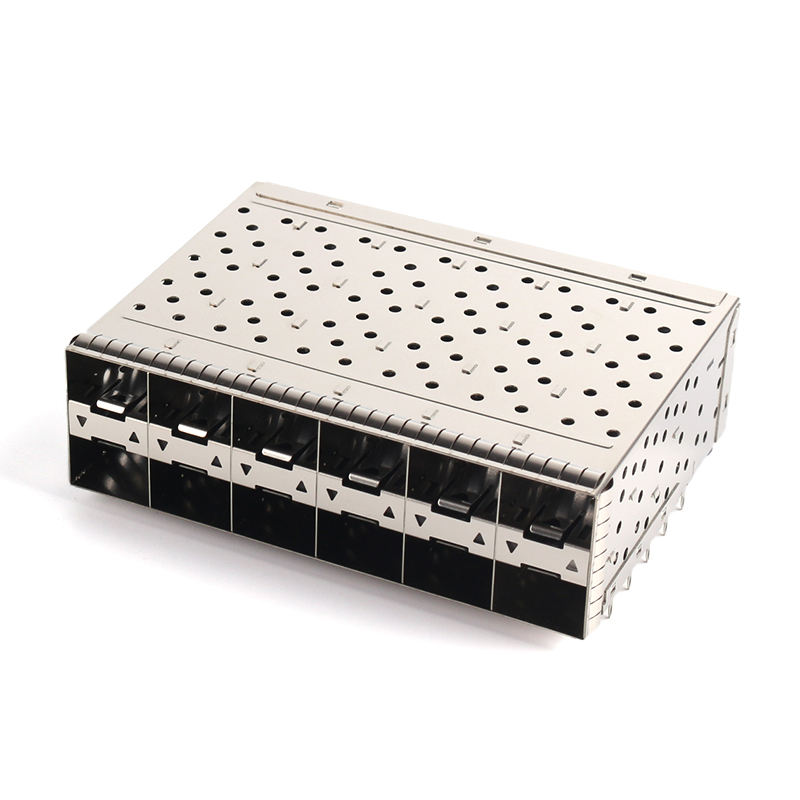

SFP28 / SFP+ 2×6 Käfigmontage mit äußeren Lichtrohr, Press-Fit 240-Positions-Empfänger, 30μ "Gold auf der Kontaktfläche
Beschreibung des Produkts
|
Parameter
|
Spezifikation
|
|
Typ des Teils
|
SFP+ / SFP28 Käfigmontage mit integriertem Behälter (2×6 gestapelt)
|
|
Formfaktor
|
Rückwärtskompatibel mit SFP/SFP+/SFP28
|
|
Port-Matrix
|
2 × 6 (insgesamt 12 Häfen)
|
|
Positionen
|
240 (20 × 12)
|
|
Schwingung
|
0.8 mm (0,032 Zoll)
|
|
Montierung
|
Durchlöcher, rechten Winkel
|
|
Kündigung
|
Einheitliche Ausrüstung (Ø0,64 mm, 3,0 mm Schwanz) / optionale SMT
|
|
Kontaktmaterial
|
Phosphor-Bronze/Kupferlegierung
|
|
Kontaktplattierung
|
30 μ" (0,76 μm) Goldmin auf dem Paarungsgebiet, über PdNi/Ni; Zinn auf Press-Fit-Schwanz
|
|
Material für Käfige
|
mit einer Dicke von mehr als 0,05 mm
|
|
Leuchtröhre
|
Nur äußerer Typ(PMMA/PC), 2 ̊3 LED-Kanäle pro Port
|
|
EMI-Eigenschaft
|
Außen- + innere Beryllium-Kupfer-Federfinger, optionale Elastomerdichtung
|
|
Datenrate
|
1.25 G / 10.3125 G (SFP+) / 25.78 G (SFP28 PAM4)
|
|
Aktuelles Rating
|
0.5 A/Kontakt
|
|
Kontaktwiderstand
|
≤ 70 mΩ
|
|
Widerstand gegen Isolierung
|
Bei einer Leistung von ≥ 1000 MΩ @ 500 V Gleichstrom
|
|
Widerstand gegen Spannung
|
300 V Wechselstrom / 750 V Spitze
|
|
Paarungszyklen
|
≥ 100 (Einfügen des Moduls)
|
|
Einsetzungskraft (Modul)
|
≤ 40 N
|
|
Abtriebskraft (Modul)
|
≤ 11,5 N
|
|
Betriebs-Temp.
|
-55 °C bis +105 °C (einige Bauten -40 ~ +85 °C)
|
|
Beurteilung der Flammen des Gebäudes
|
UL 94 V-0 (LCP)
|
|
Konformität
|
SFF-8431, INF-8074i, SFF-8402, RoHS 2.0, REACH
|
|
Kreuzrichter.
|
Die Ausrüstung wird von der Luftversorgungsanstalt für Luftversorgung erzeugt.
|
|
Typische Abmessungen
|
L 63,25 × W 86,0 × H 25,4 mm (Referenzindustrie 2 × 6)
|
|
MOQ
|
500 Stück
|
|
Vorlaufzeit der Probenahme
|
57 Arbeitstage
|
|
Massenlaufzeit
|
3~4 Wochen
|
|
Verpackung
|
Hartes antistatisches Tablett
|
5 Wichtige Verkaufsargumente
1, Nur äußere Lichtleitungen
2, 30 μ" Min Gold auf dem Paarungsgebiet.
3, 240-Position Press-Fit-Empfänger (20×12).
4, 2 × 6 Stapel-Rack-Style = 12 Ports in kompakter Z-Höhe.
5, Voll-Perimeter EMI-Spring + Nickel-Silber Käfig.
Anwendungsszenarien
Datencenter 25G ToR-Switches (48-Port = 4× 2×6 Käfige)
Enterprise SFP28-Zugangsschalter und Chassis-Leitungskarten
Server 25G/10G NICs (Multiport-Adapterkarten)
5G DU/CU Fronthaul-Transportkarten (CPRI/eCPRI)
Rackmount-Firewalls, IPS/IDS, Lastgleichgeräte
Industrie-Ethernet-Switches (DIN/19"-Rack), die LED-Status + EMI-Marge benötigen.
|
Marke
|
Äquivalent P/N
|
|
TE-Konnektivität
|
2007562-7, 2007567-5, 1-2007562-7
|
|
Prosper Elektronik
|
Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen.
|
|
Molex / Amphenol
|
2 × 6 SFP+ Außen-LP-Druck-Fit-Serie (auf Anfrage)
|
Qualität und Zuverlässigkeit
100%ige Kontinuität und Einsetzungsstärke der Druckvorrichtung pro Charge
Prüfung der Abmessungen des Käfigs CMM (± 0,05 mm)
Kontaktwiderstand und HIP-Pot nach IEC 60512
Wärmezyklus -55°+105 °C, 500 Zyklen
EMI-Schutz in GTEM-Zelle überprüft (≥ 60 dB @ 1 ‰ 10 GHz)
ISO 9001 / RoHS / REACH-Dokumentation für die Verbringung.
|
Option
|
Auswahlmöglichkeiten
|
|
Portmatrix
|

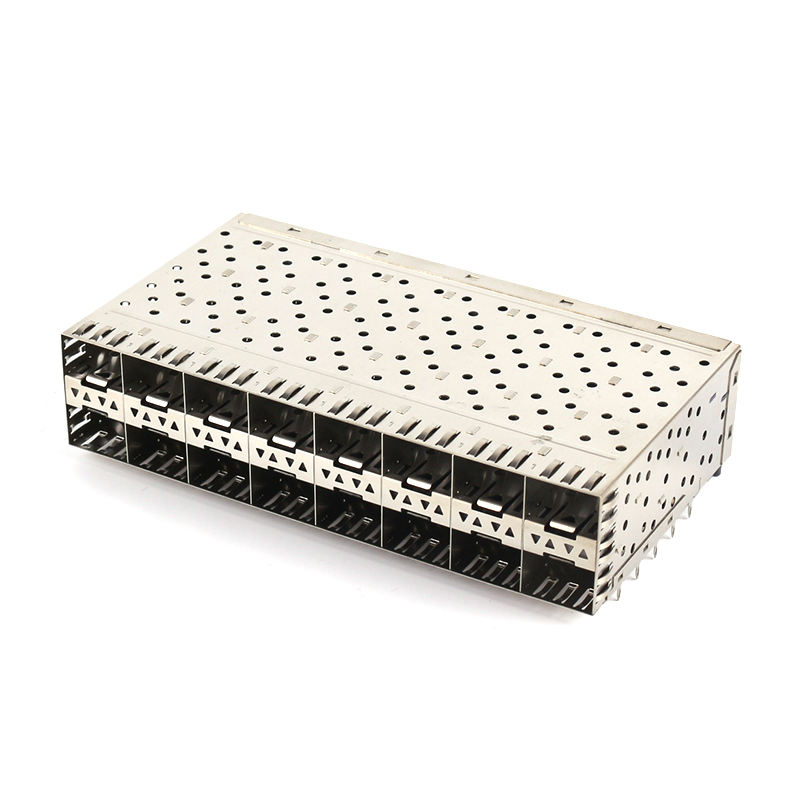

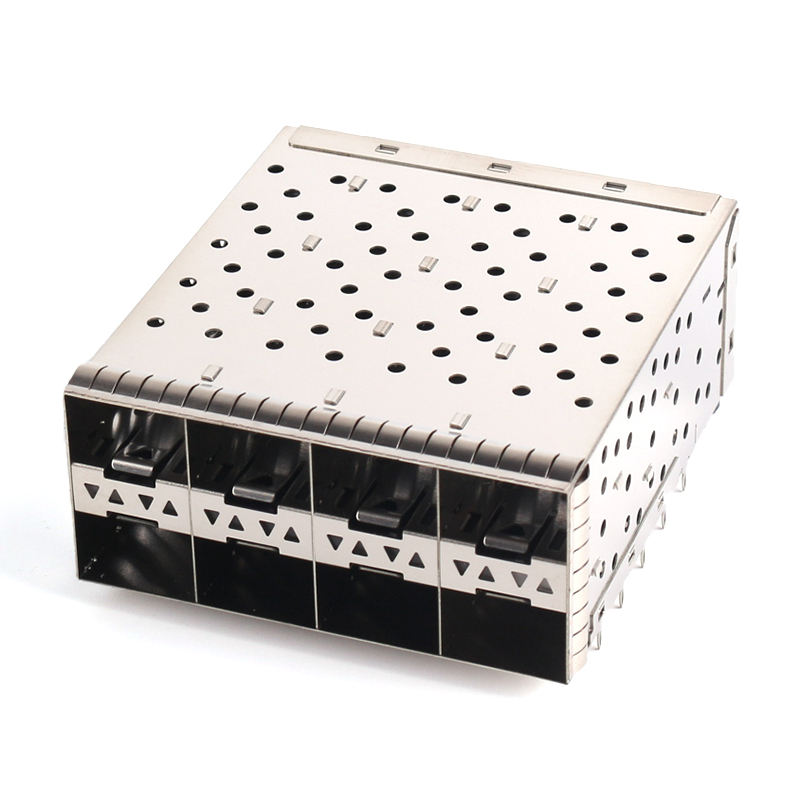

1x1 / 1x4 / 1x6 / 2x1 / 2x2 / 2x4 /2 × 6/ 2 x 8
|
|
Lichtrohr
|
Keine / Nur Außen (Standard) / Nur Innen + Außen / Nur Innen
|
|
Golddicke
|
Blitz 15 μ" /30 μ" (Standard)/ 50 μ"
|
|
Kündigung
|
Pressfit (Standard) / SMT-Schwanz / gemischt
|
|
Veredelung in Käfigen
|
Ni (Standard) / Sn / schwarzes Oxid
|
|
EWI
|
Nur Federfinger / + Elastomerdichtung / + leitfähiger Schaumstoff
|
|
Heizkessel
|
Keine / oberer Waschbecken / seitliche Flossen
|
|
Das Logo
|
Lasermarkierung auf der Käfigoberfläche (MOQ gilt)
|
Benutzerdefinierter Prozess (Wiederverwenden des Flussdiagramms)
Erforderniserhebung ¢ Parameter, Umgebung, qty, Vorlaufzeit
Technische Bewertung und Angebot
Überprüfung der 3D-Zeichnung und Kundenbestätigung
Schimmelentwicklung / Prototypenherstellung
Probenzuverlässigkeitstest und Kundenzulassung
Massenfertigung inline AOI + Überwachung der Druckvorrichtung
Endgültige Qualitätskontrolle und Versand ¥ 100% Inspektion, Hard Tray Pack, DHL/See/Luft
Häufig gestellte Fragen
F: Wie schnell können wir das Angebot erhalten?
A: Wenn die Spezifikation bestätigt wird, können wir unser Angebot innerhalb von 24 Stunden anbieten.
F: Können Sie Proben zur Bewertung zur Verfügung stellen?
A: Ja, wir können Ihnen Proben zur Bewertung zusenden.
F: Wie lange dauert die Bestellung?
Verarbeitung und Versand?
A: Wenn Artikel auf Lager sind, versenden wir sie in der Regel in den nächsten 3 bis 7 Werktagen nach Erhalt
Ich habe einen Befehl.
F: Was ist Ihr Handelsbegriff?
A: FOB, FCA, CFR, CIF, EXW, DDU sind verfügbar.
eine günstige und effiziente Beförderungsmethode.
F: Wie ist die Zahlungsfrist?
A: Unterstützen Sie Alibaba Handelssicherung Bestellung Online-Zahlung, T / T,
PayPal usw.
F: Wie lange dauert die Garantiezeit?
A: Das Produkt ist mit einer einjährigen Garantie ausgestattet.
F: Können Sie OEM & ODM liefern
Dienst?
A: Ja, unser professionelles F&E-Team wird Ihnen helfen, Ihre Ideen zu verwirklichen
