MIC-elektronische Komponenten 1×6 SFP+ Käfigmontage mit integriertem Press-Fit-Empfänger in 120 Positionen, Außenlichtrohr und EMI-Quellen 10G/25G Hot-Swappable I/O-Anschluss für Switch / NIC / 5G PCB
Beschreibung des Produkts
|
Parameter
|
Spezifikation
|
|
Marke / Serie
|
MIC Elektronische Komponenten SFP+ Käfigmontage
|
|
Formfaktor
|
Rückwärtskompatibel mit SFP/SFP+/SFP28
|
|
Port-Matrix
|
1 × 6 (linear mit 6 Ports)
|
|
Positionen
|
120 (20 × 6)
|
|
Schwingung
|
0.8 mm (0,031 Zoll)
|
|
Montierung
|
Durchlöcher, rechten Winkel
|
|
Kündigung
|
Einheitliche Ausrüstung (Ø0,64 mm, Rücken 2,05 mm) / optionale SMT
|
|
Kontaktmaterial
|
Phosphorbronz
|
|
Kontaktplattierung
|
Goldflash auf dem Paarungsbereich (30 μ" optional), Zinn auf dem Press-Fit-Schwanz
|
|
Material für Käfige
|
mit einer Dicke von mehr als 0,05 mm
|
|
Leuchtröhre
|
Außentyp PMMA, 2 LED-Kanäle pro Port (Link + ACT)
|
|
EMI-Eigenschaft
|
Innere + äußere Beryllium-Kupfer-Federfinger (Elastomerdichtung optional)
|
|
Datenrate
|
1.25 G / 10.3125 G (SFP+) / 25.78 G (SFP28)
|
|
Differenzimpedanz
|
100 Ω
|
|
Aktuelles Rating
|
0.5 A / Kontakt
|
|
Kontaktwiderstand
|
≤ 80 mΩ
|
|
Widerstand gegen Isolierung
|
Bei einer Leistung von ≥ 1000 MΩ @ 500 V Gleichstrom
|
|
Widerstand gegen Spannung
|
300 V Wechselstrom
|
|
Paarungszyklen
|
≥ 100 (Hot-Swap)
|
|
Betriebs-Temp.
|
-55 °C bis +105 °C (Industriebau -40 ~ +85 °C)
|
|
Beurteilung der Flammen des Gebäudes
|
UL 94 V-0 (LCP)
|
|
Konformität
|
SFF-8431, INF-8074i, SFF-8402, RoHS 2.0, REACH
|
|
Kreuzrichter.
|
Die in Anhang I der Verordnung (EG) Nr. 396/2005 aufgeführten Verfahren gelten nicht für die Verwendung von Amphenol.
|
|
Typische Abmessungen
|
L ≈ 86,0 × W ≈ 48,6 × H ≈ 12,3 mm (Referenzindustrie 1 × 6)
|
|
MOQ
|
500 Stück
|
|
Vorlaufzeit der Probenahme
|
57 Arbeitstage
|
|
Massenlaufzeit
|
3~4 Wochen
|
|
Verpackung
|
Anti-statische Schachtel
|

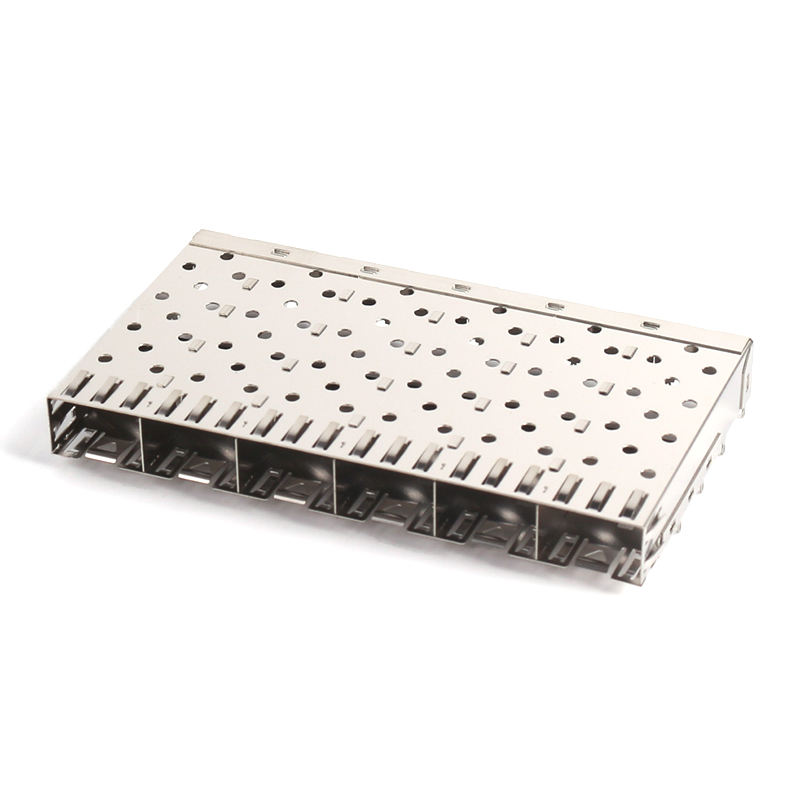

DieMIC 1×6 SFP+ Käfigmontageist eine verknüpfte, warmwechselbare I/O-Verbindung: linearer Sechs-Port-Nickel-Silber-Schutzkäfig + 120-Positions-Rechteckpressbehälter + äußere PMMA-Lichtrohranlage,als eine Pick-and-Place-Einheit ausgeliefertEs akzeptiert SFP-, SFP+ und SFP28-optische Transceiver, DAC- und AOC-Kabel und ist mitNull-Lötung.
Das lineare Format 1 × 6 ist dasZeile für branchenübliche Uplink-Verbindungenfür verwaltete Switches acht davon auf einem 48-Port 10G ToR-Switch paaren, und Sie erhalten 48 SFP+-Strecken mit sauberem, etikettenfreundlichem Abstand zwischen den Flächen.mit einer Breite von mehr als 20 mm,hält den LED-Zustand sichtbar und bewahrt gleichzeitig die Metallkäfigwand als kontinuierlichen EMI-Schild (der übliche Schwachpunkt in Innen-LP-Käfigen).
|
Abmessung
|
2×3 Stapelkäfig
|
MIC 1×6 Linear (dieses Produkt)- Ich weiß.
|
|
Breite der Vorderseite
|
Schmaler
|
Breiter (~ 48,6 mm), jedochEtikettierung in einer Zeile- Ich weiß.
|
|
Werkzeuge für die Vorderplatte
|
Bedarf an gestapelten Ausschnitten
|
Einfache rechteckige Schlitze
|
|
LED-Bedienbarkeit
|
Schwieriger auszurichten
|
Direkte Ausrichtung der äußeren LP, keine Bohrung an der Käfigwand
|
|
EMI-Wandintegrität
|
Häufig für die innere LP geschnitten
|
Festmauer, LP draußen→ bessere HF-Dichtung
|
|
Anwendungsfall
|
Portdichte 1U-Kern
|
Uplink-Reihen, 48-Port-Zugangsschalter, NICs- Ich weiß.
|
Qualität und Zuverlässigkeit
-
100%ige Kontinuität und Einsetzungsstärke der Druckvorrichtung pro Charge
-
Prüfung der Abmessungen des Käfigs CMM (± 0,05 mm)
-
Kontaktwiderstand und HIP-Pot nach IEC 60512
-
Wärmezyklus -55°+105 °C, 500 Zyklen
-
EMI-Schutz in GTEM-Zelle überprüft (≥ 60 dB @ 1 ‰ 10 GHz)
-
ISO 9001 / RoHS / REACH-Dokumentation für die Verbringung.
Kreuzbezüge (Drop-in-Ersatz)
|
Marke
|
Äquivalent P/N
|
|
TE-Konnektivität
|
2170305-2 (ohne LP), 2007250-1 / 2143294-1 (mit LP)
|
|
Amphenol
|
EU76-A20-xxxx (ExpressPort 1 × 6)
|
|
Molex
|
74754-0620 / 74754-0610
|
|
Wohlstand
|
Die in Absatz 1 genannten Anforderungen gelten nicht.
|
Anpassungsmöglichkeiten
|
Option
|
Auswahlmöglichkeiten
|
|
Lichtrohr
|
Keine / Nur Außen (Standard) / Nur Innen + Außen / Nur Innen
|
|
Golddicke
|
Blitz 15 μ" /30 μ" (optional)- Ich weiß.
|
|
Kündigung
|
Pressfit (Standard) / SMT-Schwanz / gemischt
|
|
Veredelung in Käfigen
|
Ni (Standard) / Sn / schwarzes Oxid
|
|
EWI
|
Nur Federfinger / + Elastomerdichtung / + leitfähiger Schaumstoff
|
|
Heizkessel
|
Keine / oberer Waschbecken (Anmerkung: einige TE 1×6 sind nicht mit dem Waschbecken kompatibel)
|
|
Portmatrix
|
1 × 1 / 1 × 2 / 1 × 4 /1 × 6/ 1 × 8
|
|
Das Logo
|
Lasermarkierung auf der Käfigoberfläche (MOQ gilt)
|
Häufig gestellte Fragen
F: Wie schnell können wir das Angebot erhalten?
A: Wenn die Spezifikation bestätigt wird, können wir unser Angebot innerhalb von 24 Stunden anbieten.
F: Können Sie Proben zur Bewertung zur Verfügung stellen?
A: Ja, wir können Ihnen Proben zur Bewertung zusenden.
F: Wie lange dauert die Bestellung?
Verarbeitung und Versand?
A: Wenn Artikel auf Lager sind, versenden wir sie in der Regel in den nächsten 3 bis 7 Werktagen nach Erhalt
Ich habe einen Befehl.
F: Was ist Ihr Handelsbegriff?
A: FOB, FCA, CFR, CIF, EXW, DDU sind verfügbar.
eine günstige und effiziente Beförderungsmethode.
F: Wie ist die Zahlungsfrist?
A: Unterstützen Sie Alibaba Handelssicherung Bestellung Online-Zahlung, T / T,
PayPal usw.
F: Wie lange dauert die Garantiezeit?
A: Das Produkt ist mit einer einjährigen begrenzten Garantie ausgestattet.
F: Können Sie OEM & ODM liefern
Dienst?
A: Ja, unser professionelles F&E-Team wird Ihnen helfen, Ihre Ideen zu verwirklichen
