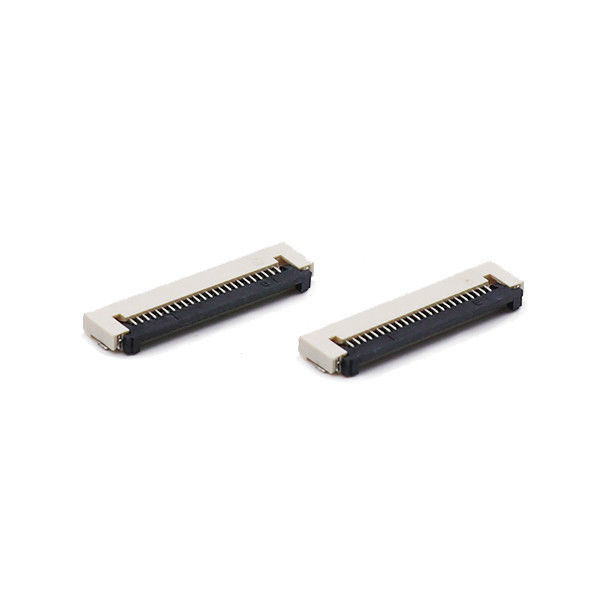

0.5mm Höhe 1,5mm ZIF SMT FPC-Anschluss
Superfeine und kleine FFC/FPC-Anschlüsse mit ZIF-, Slider-, Flip-Aktuator- und FPC-to-Board-Stil und einer Vielzahl von Schaltkreisgrößen bieten sowohl hohe Zuverlässigkeit als auch schnelle Datenraten.
DieistSerie sind FPC-Anschlüsse fürVerbraucherelektronik, mit einer Neigung von 0,5 mm, einem rechten Winkel und einer Höhe von 1,5 mm. Doppelseitige Kontakte mit oberen und unteren Kontakten tragen zu weniger Einschränkungen bei FPC- oder PCB-Layouts bei.Zurückschließungen sind in diesen Steckverbinder angenommen, wodurch die Widerstandsfähigkeit gegen Zugkraft erhöht und eine hohe Kontaktsicherheit gegen Vibrationen und Stürze erreicht wird.
Beschreibung
| Schwingung |
0.5 mm |
| Größe |
1.5 mm |
| Typ der Montage |
SMT/ZIF |
| - Nein. Ich weiß nicht.OfPositionen |
4-60-Pin |
| Kontaktort/Typ |
Doppelkontakt, Rückenverschluss, vergoldet |
PN:FPC**-T1S1-0015-A |
|
Bodenkontakt, Frontverschluss, mit Zinnplatte |
PN:FPC**-T1T1-0015-B |
| Aktuelles Rating |
0.5A/Pin Max |
| Nennspannung |
50V AC/DC MAX |
| WiderstandVAlterung |
250 V Wechselstrom, 1 Minute |
| Covermaterial |
LCP UL94V-0 schwarz |
| Wohnungen |
LCP UL94V-0 Natürliche |
| THals/Kontakt |
Kupferlegierung |
| Plattierung |
Zinnplattierung |
| Betriebstemperatur |
-40°C bis +85°C |
| Vorlaufzeit |
7-10 Arbeitstage |
Typische Anwendungsbereiche und Endgeräte
- Industrielle Kontrolle: HMI-Mensch-Maschine-Panels, eingebettete Anzeigemodule, handgeführte industrielle Prüfgeräte, Sensorverbindungstafeln
- Medizinische Elektronik: Tragbare Diagnosegeräte, Peripherie-Module zur Überwachung von Patienten (nicht implantierbar)
- Verbraucherelektronik: Thin-Client-Terminals, POS-Display-Einheiten, Smart-Home-Steuerungspanele, interne flex-Verbindungen von tragbaren Geräten
- IoT und intelligente Hardware: Unterplatte für Edge-Gateway-Displays, interne Signalverbindung der Überwachungskamera, intelligentes Schließfach und Steuergeräte für Automaten
- Nicht-Antriebsstrang für Fahrzeuge: Fahrzeug-Infotainment-Hilfsbildschirm, Innensteuerungsmodul (innerhalb des Temperaturbereichs)
Verpackung und Versand
FOB-Hafen: Shenzhen
Vorlaufzeit: 7 Arbeitstage
Verpackung: Walze in Karton
Verarbeitungsschritte
Stempelung / Einspritzung -> Überprüfung vor der Fertigung -> automatische Maschinensteckplatte -> zusammengebaute Rückdeckung -> elektrische Prüfung -> Druckprüfung -> Flachheitstest--> Erscheinungsprüfung--> FQC-Prüfung--> Lagerung.
Häufig gestellte Fragen
F: Kann ich ein paar Proben bekommen?
A: Ja, einige Proben sind kostenlos.
F: Wen kann ich kontaktieren, wenn ich eine technische Frage habe?
A: Wir verfügen über ein erfahrenes Team von technischen Vertriebsmitarbeitern, die bereit sind, alle Fragen zu beantworten und Sie bei Ihrem Projekt zu unterstützen.
F: Wenn bei Erhalt der Ware die defekten Produkte auftreten, wie geht man damit um?
1. Nähe unmöglich für die Waren nicht so gut wie vor dem Versand; wir haben viele Kontrollen, um zu bestätigen, die Produkte sind kein Problem. dann, wenn passiert, werden wir alle Verantwortung tragen.
2Erstens: warum das geschieht, wie es geschieht und wie man es in Zukunft kontrollieren kann; eine Tabelle erscheint für Ihre Überprüfung.
3Zweitens: Diskussion über die Lösungen.
4Schließlich übernehmen wir alle Gebühren bei Rücksendung und Umtausch der Ware oder bei verursachtem Verlust.
F: Wie garantieren Sie, dass meine Waren richtig sind?
A: Die Bestellung wird genau wie angefordert angeordnet; wir werden die Verpackung und Menge vor der Lieferung doppelt überprüfen. Auch werden wir Fotos von Ihnen machen, wenn erforderlich oder notwendig.
F: Welche Zahlung kann akzeptiert werden?
1Die Zahlungsbedingungen können je nach Menge und Erzeugnis flexibel sein.
2Normalerweise bevorzugen wir für neue Kunden 100% T/T vor dem Versand oder 30% T/T im Voraus vor dem Versand.
