Produktdetails:
|
Anwendung: | PWB-Brett | Isolator-Material: | PBT/PA6T |
---|---|---|---|
Operations-Temperatur: | -40~+105℃ | Isolationswiderstand: | Minute 1000MΩ |
Service: | OEM/ODM | Verarbeitung von Temperatur: | 260±5℃ für 10 Sekunden |
Markieren: | 2.0mm PWB-Verbindungsstücke verdrahten,um zu verschalen,180 Grad PWB-Verbindungsstücke verdrahten |

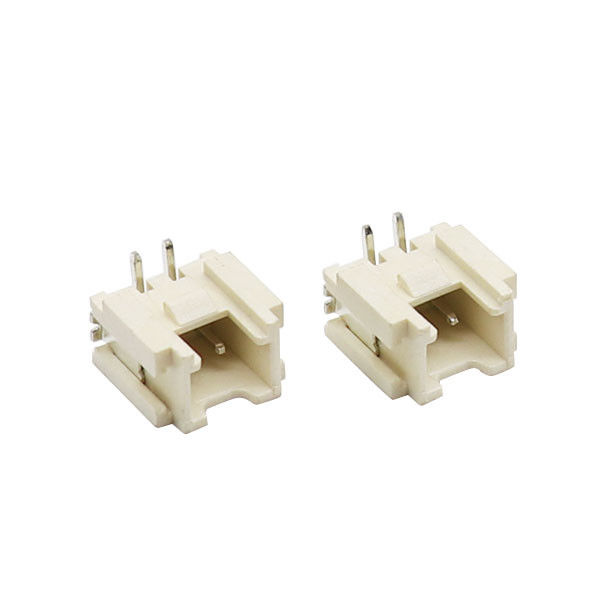

Vertikale Art 2.0mm Neigung PWB-Wohnungs-Oblaten-Anschluss-Draht, zum von 180 Grad zu verschalen
Produkt-Beschreibung
Neigung | 2.0mm |
Befestigung der Art | SMT |
Nein. Von den Positionen | 2-15p |
Nennstrom | WECHSELSTROM 2.0A |
Nennspannung | 250V AC/DC |
Durchgangswiderstand | 20m Ohm max |
Isolationswiderstand | 100m Ohm Minute |
Einfügungs-Kraft | Minute 20gf/Stift |
Operations-Temperatur | -25℃ zu +85℃ |
Stoßspannung | WECHSELSTROM 800V/1min |
Wohnung | 6T UL94V-0 |
Kontakt | Messing verzinnt |
Geschlecht | Frau |
Preisbedingung | UHRKETTE |
Haltbarkeitszyklen | 5000 Zyklen minimal |
Vorbereitungs- und Anlaufzeit | 7-10 Werktage |
Draht AWG-Lehre | #24-30 |
Zeichnung
Eigenschaft
Ideal für kompakte Anwendungen, das 2.00mm Draht-zu-Brett-Verbindungsstück-System liefert elektrische und mechanische Zuverlässigkeit in einem Hochtemperaturentwurf, der eine verschiedene Strecke der Industrieanforderungen trifft.
In den microminiature Draht-zubrettanwendungen manchmal können Betreiber richtige fügende Orientierung sicherstellen nicht, die zu Endproduktausfall führen kann. Die polarisierten Rippen des Oblate Draht-zu-Brett-Verbindungsstück-Systems mismating verhindern und fügende Anleitung zur Verfügung stellen. Designer des häufig medizinischen, Automobil- und Haushaltsgeräts haben eine Wirklichzustandsraumfrage auf ihrem PC-Brett wegen der Erhöhung des positiven Verschlusses der components.wafer-Draht-zu-Brett-Verbindungsstück-Systemeigenschaften in einem kompakten 2.00mm Neigungsentwurf.
Art
Etwas Kabel (beschrieb als Typ 1 durch Würth Elektronik oder Art A durch Molex), haben die herausgestellten Kontakte auf der gleichen Seite an jedem Ende. Andere Kabel (beschriftete Art - 2 oder schreiben D) haben die herausgestellten Kontakte auf Gegenseiten des Kabels (damit, wenn das Kabel flach liegt, ein Ende nach obenkontakte hat und das andere Ende hat Schriftbild nach untenkontakte).
